7.2.7 绘制模式
单击Drawing Mode
选项，可以修改结果绘制模式，这样就会弹出一个带有下列可选项的对话框（如图7-26所示）。
1.表面
表面是结果绘制的默认模式，选择了位移，变形就显示在网格上。
拖动Magnify滑块使其在0（所有的数值为0）和1（显示最终数值结果）之间滑动，可以减小或增大结果的放大倍率，可以显示结果的进展。图7-27为典型表面结果绘制模式生成的圆形。通过单击动画摄影机图标，可以录制.avi文件格式的动画，保存在数据树的Picture目录下。

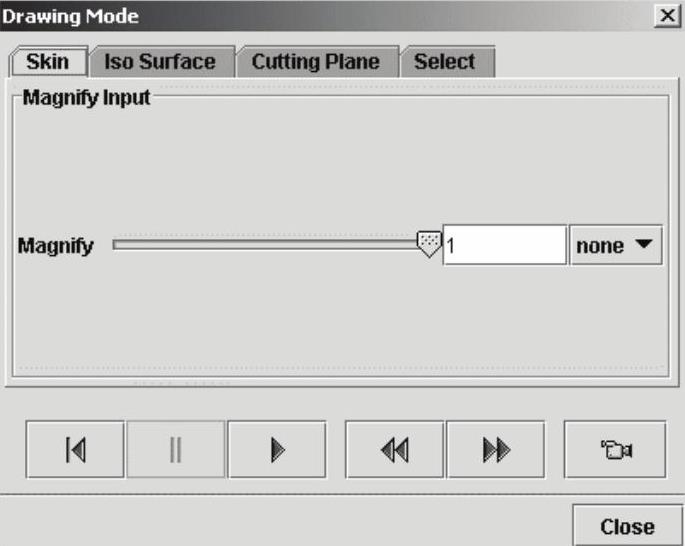

图7-26 选择表面模式

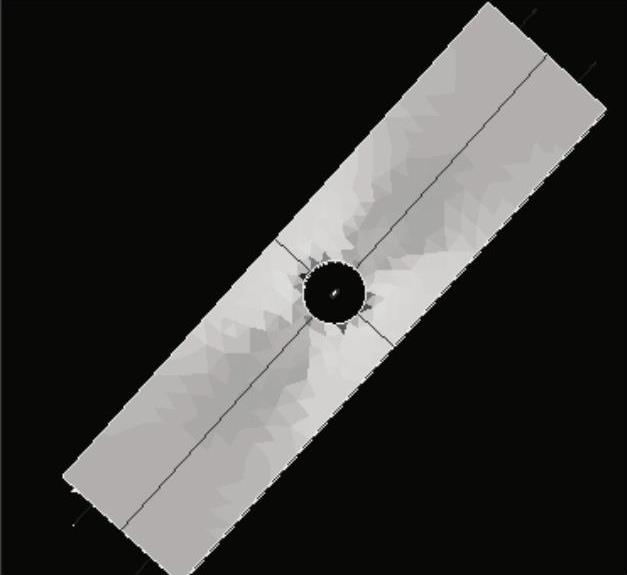

图7-27 表面结果绘制模式
2.等值面
如图7-28所示，等值面是用来显示几何体内部结果的一种方式，只在标量结果中可用，绘制的表面上的数值相等，数值是在从结果的下界向上界滑动的过程中选择的，如图7-29所示。
通过单击动画摄影机图标，可以录制.avi文件格式的动画，保存在数据树的Picture目录下。

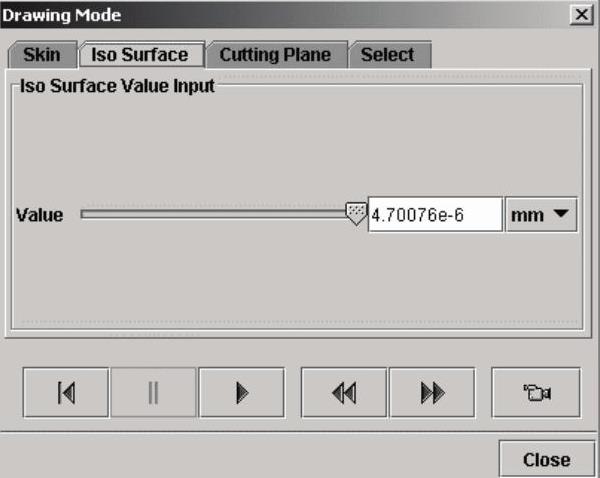

图7-28 选择标准平面模式

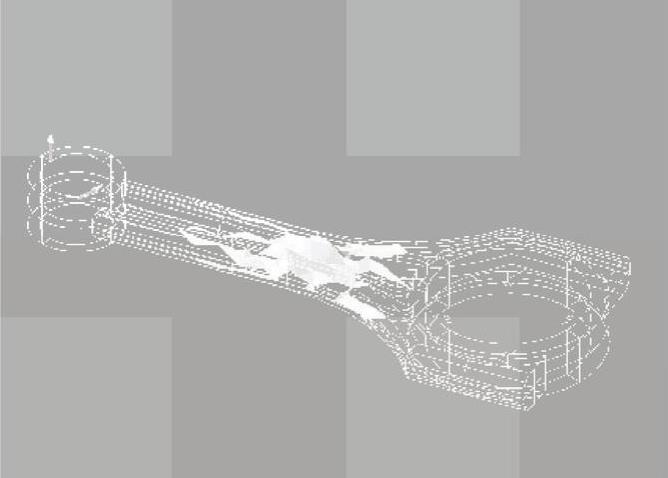

图7-29 标准平面结果绘制模式
3.切面
图7-30为选择切面模式的界面。该模式可以用来查看几何体的内部结果，用一个平面切割几何体并可以在任何方向（主轴或余弦方向）移动它。使用滑块穿过体并在当前平面显示结果（如图7-31所示），Max Value Plane（最大值平面）按钮自动显示选择的结果值最大的平面。通过单击动画摄影机图标，可以录制.avi文件格式的动画，保存在数据树的Picture目录下。

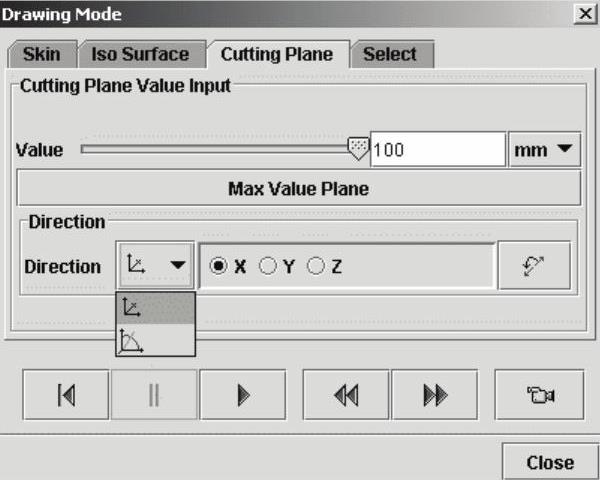

图7-30 选择切面模式

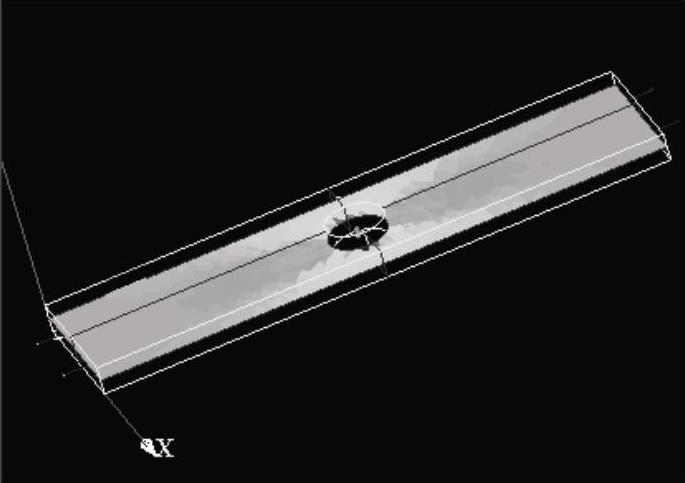

图7-31 切面结果绘制模式
4.子部分的选择
图7-32为选择子部分模式的界面。该模式允许选择模型显示结果的子部分，使用Local selection复选框激活或解除当前选择。该选择由CAD选项（点、线、面等）组成，可以选择正选择（显示）或负选择（隐藏）。
正选择（显示）显示选择子部分的结果，负选择（隐藏）隐藏选择子部分的结果，但显示剩余子部分的结果。Cumulative selection（累积选择）复选框允许给先前选择的子部分增加新的选择，使用隐藏或显示模式。图7-33为典型的使用子部分结果绘制模式显示的结果图。

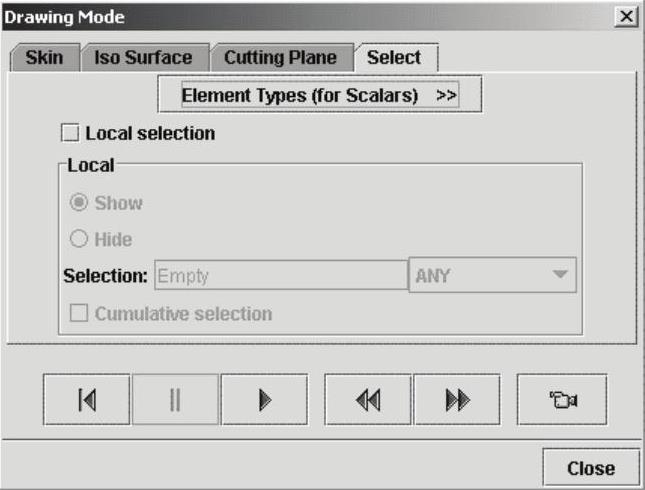

图7-32 选择子部分模式

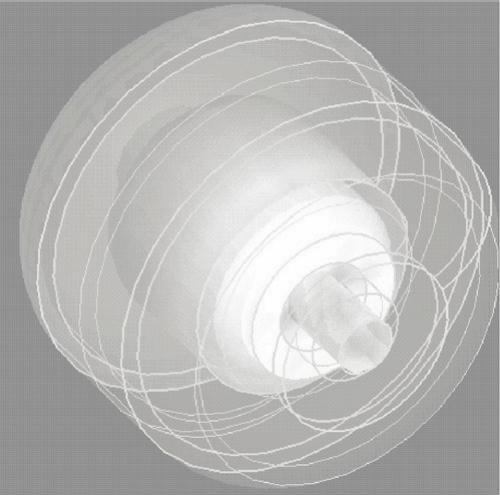

图7-33 子部分结果绘制模式
单元类型（Elements Type）提供限制显示特殊的单元类型，如图7-34所示。
