9.2.2 操作步骤
1.启动
（1）启动SAMCEF。
（2）在求解器设置对话框中进行如下定义：
●Domain：Structural Analysis。
●Solver：SAMCEF。
●Analysis type：Modal。
●Spatial Hypothesis：3 Dim。
（3）单击OK按钮。
2.导入模型
（1）进入Modeler模块。
（2）在菜单栏中选择File→Import Geometry命令。
（3）在弹出的对话框中单击
图标，选择本机SAMCEF的安装目录“X：\SAMCEFField\V5.2\examples\brep”，选择girder_box.brep后，单击Open按钮。
此时导入的模型如图9-10所示。数据树中生成的模型标识如图9-11所示。

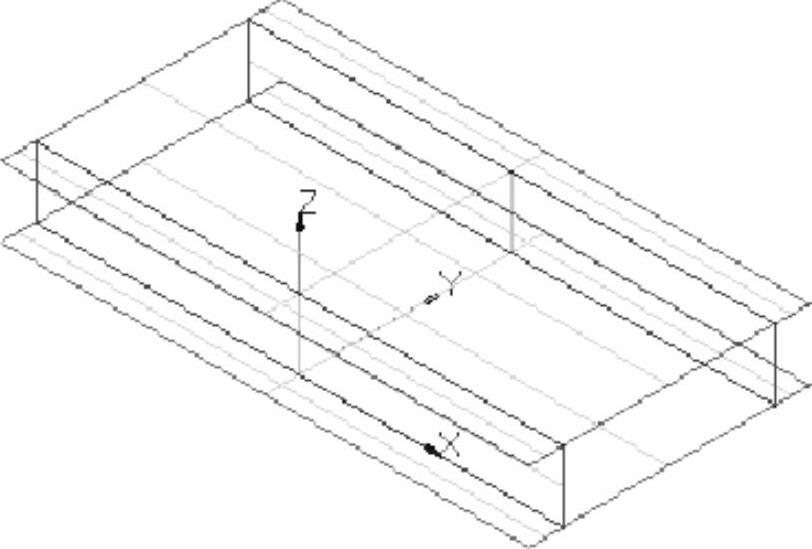

图9-10 导入的模型

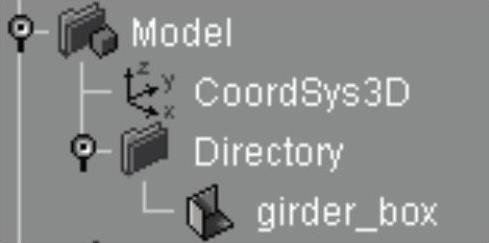

图9-11 模型在数据树中的标识
3.定义分析数据
（1）单击
模块图标，进入分析数据模块。
（2）在数据树中选择girder_box后单击工具条中的
按钮，定义几何属性。
（3）选择Shell作为模型的属性。
（4）将厚度（Thickness）设置为5mm。
（5）在Placed on文本框后的下拉列表框中选择Face，选择显示区域的所有面。
（6）单击Apply按钮后，再单击Close按钮退出。
（7）在数据树中选择grider_box后，单击工具条中的
按钮，定义材料特性。
（8）选择Elastic作为材料特征。
（9）输入钢材的材料性能数据如下。
●Type：Isotropic。
●Youngs modulus：2.1e11。
●Poisson ratio：0.3。
●Mass desnsity：7800。
（10）在Placed on文本框后的下拉列表框中选择Face，在显示区域里选择所有的面。
（11）单击Apply按钮后再单击Close按钮退出。

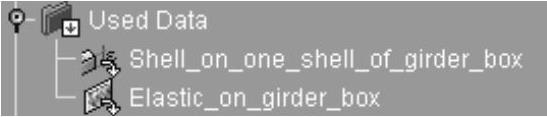

所有的数据定义完成后，数据树中的Used Data选项内容应如图9-12所示。
4.网格划分
（1）单击
模块图标，进入网格划分模块。
（2）选择数据树中的grider_box后，单击工具条中的
图标。
图9-12 数据树中的分析数据
（3）在Number of Divisions文本框中输入单元份数10。
（4）在Objects Selected列表中选择Edge。
（5）在显示区域选择图9-13所示的边线。
（6）单击Apply按钮。
（7）在Number of Divisions文本框中输入单元份数2。
（8）在Objects Selected列表中选择Edge。
（9）在显示区域选择图9-14所示的边线。

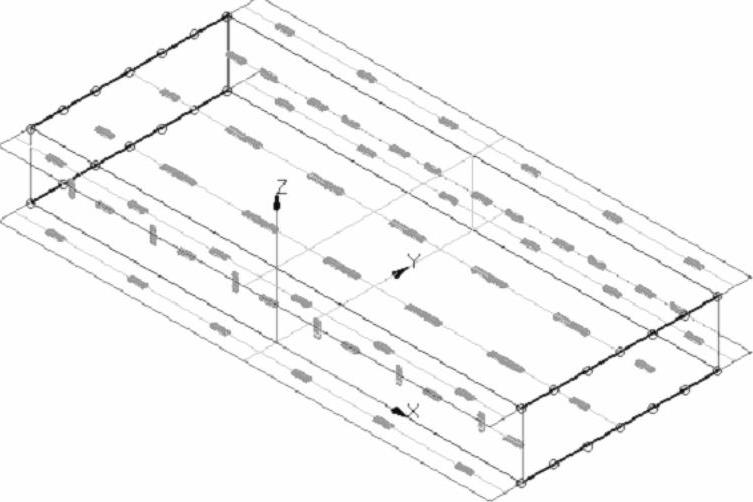

图9-13 选择边线一

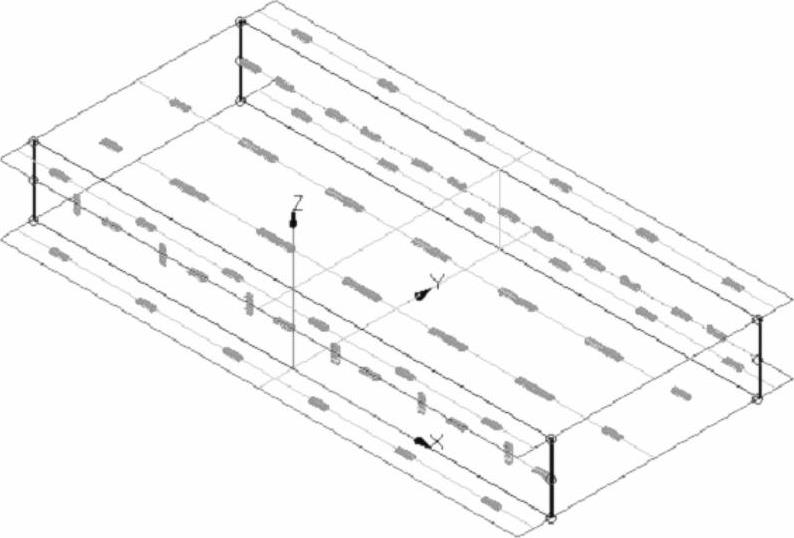

图9-14 选择边线二
（10）单击Apply按钮。
（11）在Number of Divisions文本框中输入单元份数6。
（12）在Objects Selected列表中选择Edge。
（13）在显示区域选择图9-15所示的边线。
（14）单击Apply按钮后，再单击Close按钮退出。
（15）选择数据树中的grider_box后，单击工具条中的
图标。
（16）在出现的对话框中单击OK按钮生成网格。
5.计算
（1）单击
模块图标，进入求解模块。
（2）单击
图标，设置求解路径。
（3）单击进入Eigen Values列表，设置Eigen值为10。
（4）单击
图标，开始计算。
6.查看结果
（1）单击
模块图标，进入结果显示模块。
（2）在数据树中选择Nodal displacements。

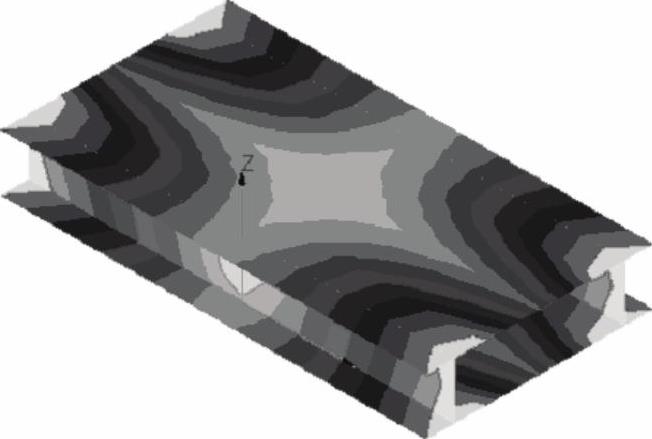

（3）单击鼠标右键，在弹出的快捷菜单中选择Criteria命令，在弹出的对话框中选择scaler和scalar magnitude；在显示区域观察计算结果，如图9-16所示。
7.对比结果

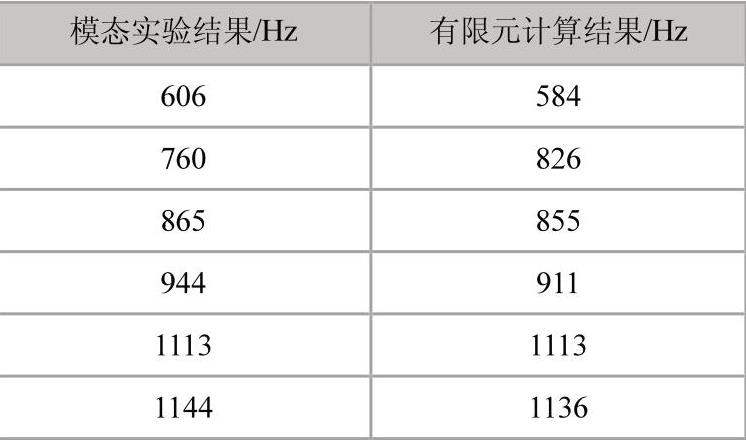

有限元计算结果与模态实验结果的对比如图9-17所示，可见结果的误差范围在5%之内。

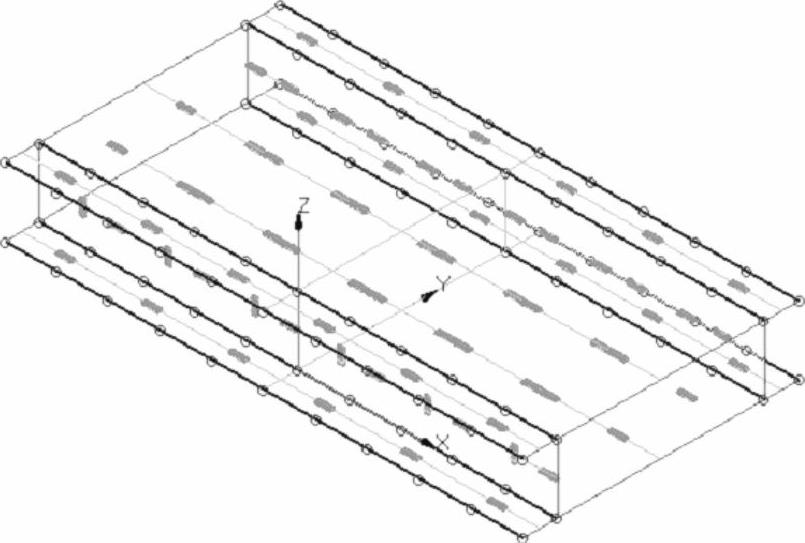

图9-15 选择边线三
图9-16 计算结果
图9-17 结果对比
