14.2.1  实例分析

14.2.1 实例分析

本实例比上一个实例稍复杂，同样针对初次接触SAMCEF Rotor的读者。本例同样介绍从建模到分析以及结果分析的全部过程，以便读者能够容易地跟随操作。

读者按照本实例的提示操作一次，可以在短时间内理解SAMCEF Field和SAMCEF Rotor的环境及使用方法。

在本书光盘中提供本实例中所有建模、分析和结果确认过程的最终数据库文件。通过查看算例文件，可以对整个分析过程获得一定的了解。

阶梯轴转子的各个轴段参数见表14-1，模型如图14-38所示。

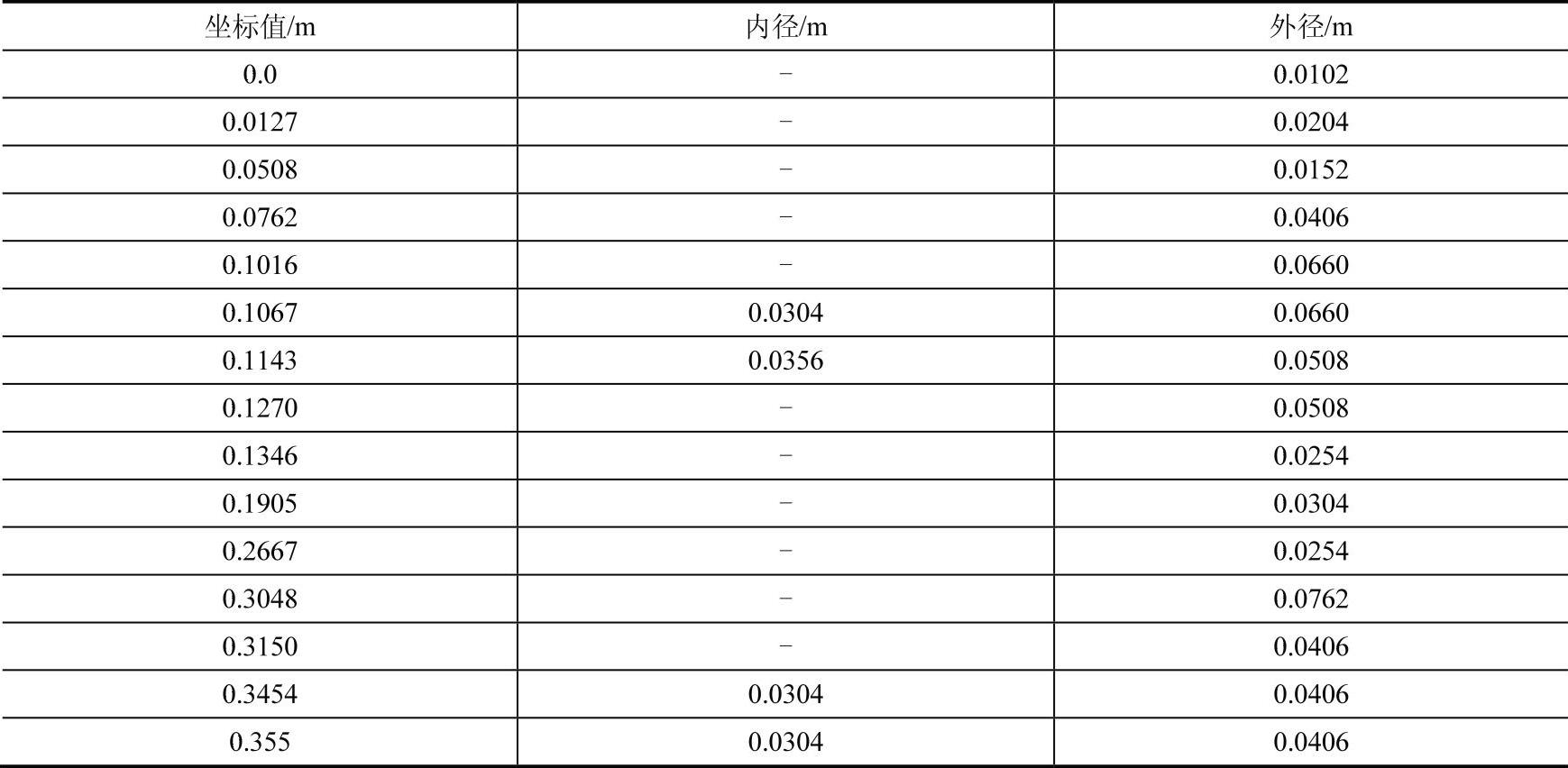

表14-1 阶梯轴转子的各轴段参数

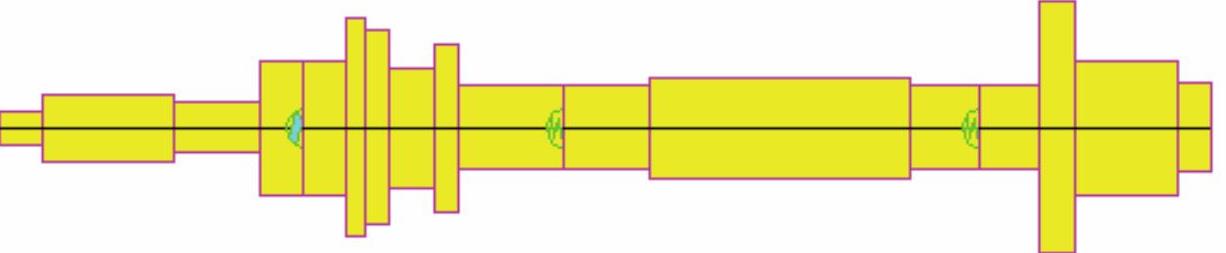

图14-38 阶梯轴转子模型

转子系统在0.0889m处安装了一个轮盘，其参数见表14-2。

在0.1651m和0.287m的位置分别加两个相同的轴承支撑。轴承支撑的刚度系数和阻尼系数见表14-3。

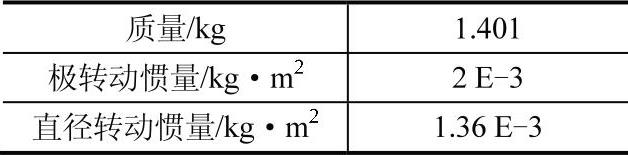

表14-2 轮盘的参数

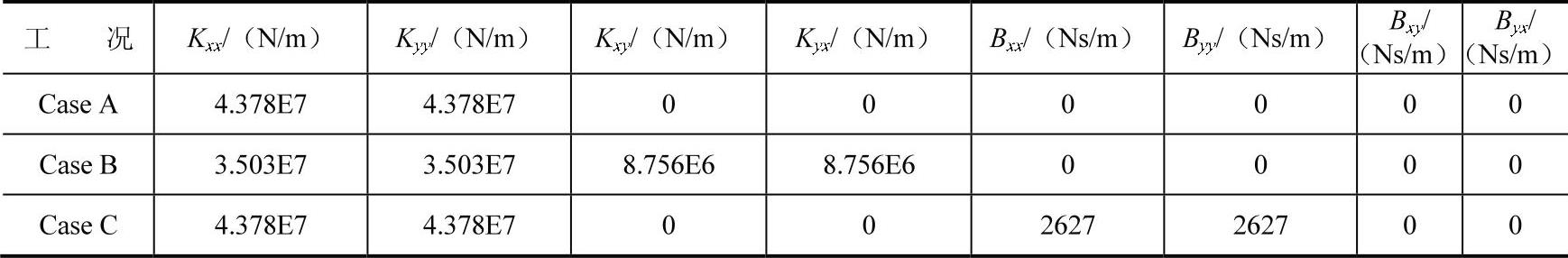

表14-3 轴承支撑的刚度系数和阻尼系数

本实例所介绍的各阶段的分析步骤与一般实际工作中的分析过程基本相同。其具体内容如下。

（1）建立分析模型。

（2）定义分析数据。

（3）划分有限元网格。

（4）求解。

（5）查看结果。

（6）直接法求解临界转速。
