单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理模块快捷命令图标。

1．网格划分

(1)确认数据树中Model下的Wirel已经被选中，或者直接在屏幕上单击线Wirel。

(2)单击Length图标。

(3)设置Average Mesh Size为10，单位为mm。

(4)单击Apply按钮。

(5)单击Generate图标。

(6)单击Apply按钮，生成梁模型单元。

2．数据树

(1)在数据树中用鼠标选中Model下的Directory，单击鼠标右键，在弹出的快捷菜单中选择Hide命令，将几何图形隐藏。

(2)采用同样的方法将Used Data中的项目隐藏。

(3)选中Mesh Model下的MeshWi_rel。

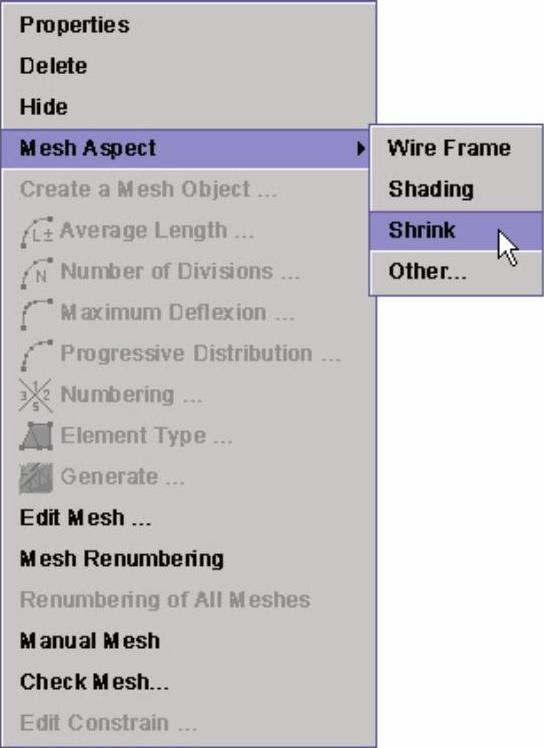

(4)单击鼠标右键，在弹出的快捷菜单中选择Mesh Aspect—S→rink命令，如图14-54所示。

图14-54 选择Shrink命令

此操作是收缩显示单元，便于看到单元内部的情况。

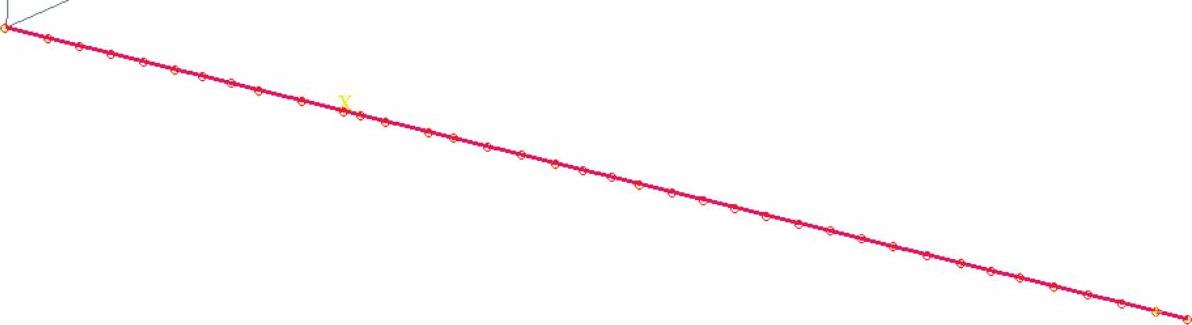

（5）在工具条上单击等轴侧3D着色显示图标，屏幕左上角弹出一个图形窗口，显示出图14-55所示的有限元模型。

图14-55 有限元模型

3.保存文件

（1）单击工具条中保存文件的快捷图标。

（2）选择文件保存的目录，如D：\Work。

（3）输入文件名rotor-beam。

（4）单击Save按钮保存文件。
