14.1.7  用直接法求解临界转速

14.1.7 用直接法求解临界转速

1.求解设置

（1）单击Convert and Launch图标。

（2）设置工作目录，浏览并选择目录D：\Samwork。

（3）设置求解需要的内存为100（单位为MB）。

（4）单击Eigen ValuesSweeping选项卡。

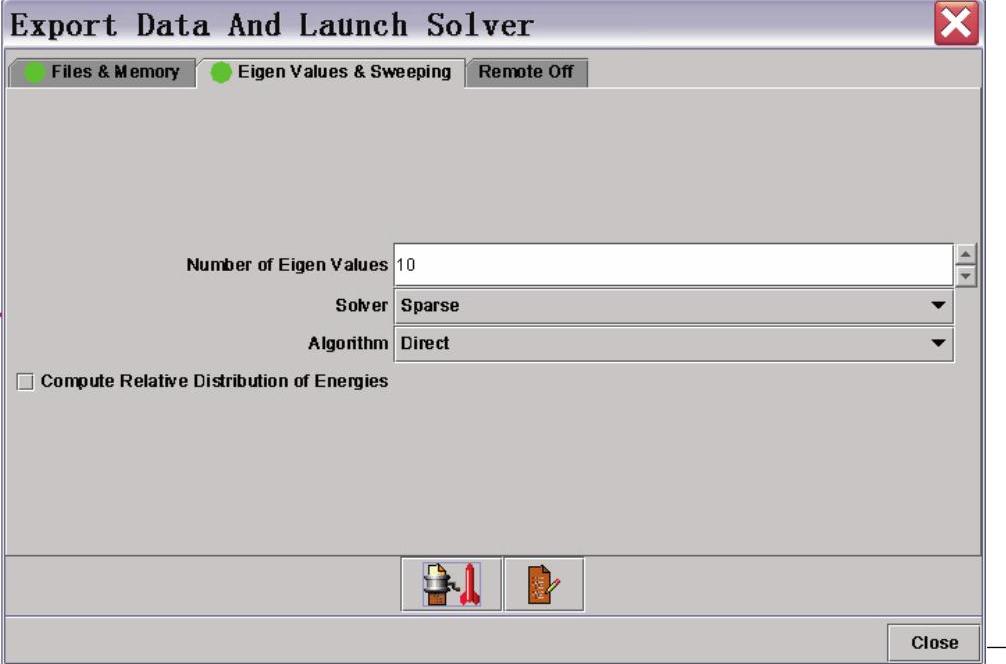

（5）图14-28所示为求解方法设置对话框。在Number of Eigen Values文本框输入特征值10。

图14-28 求解方法设置对话框

（6）Algorithm：临界转速计算方法设置为Direct（直接法）。

（7）单击图标，提交作业，并显示执行状态的监视对话框。

（8）当计算完成后，单击Close按钮，关闭监视对话框。

（9）再次单击Close按钮，关闭Solver Launch对话框。

（10）单击工具条中的保存文件快捷图标进行保存。

2.查看结果

（1）单击Result模块图标，进入结果显示模块。

（2）在数据树中选择Nodal Displacements。

（3）单击鼠标右键，在弹出的快捷菜单中选择Reference（S）命令，弹出Reference（S）对话框。

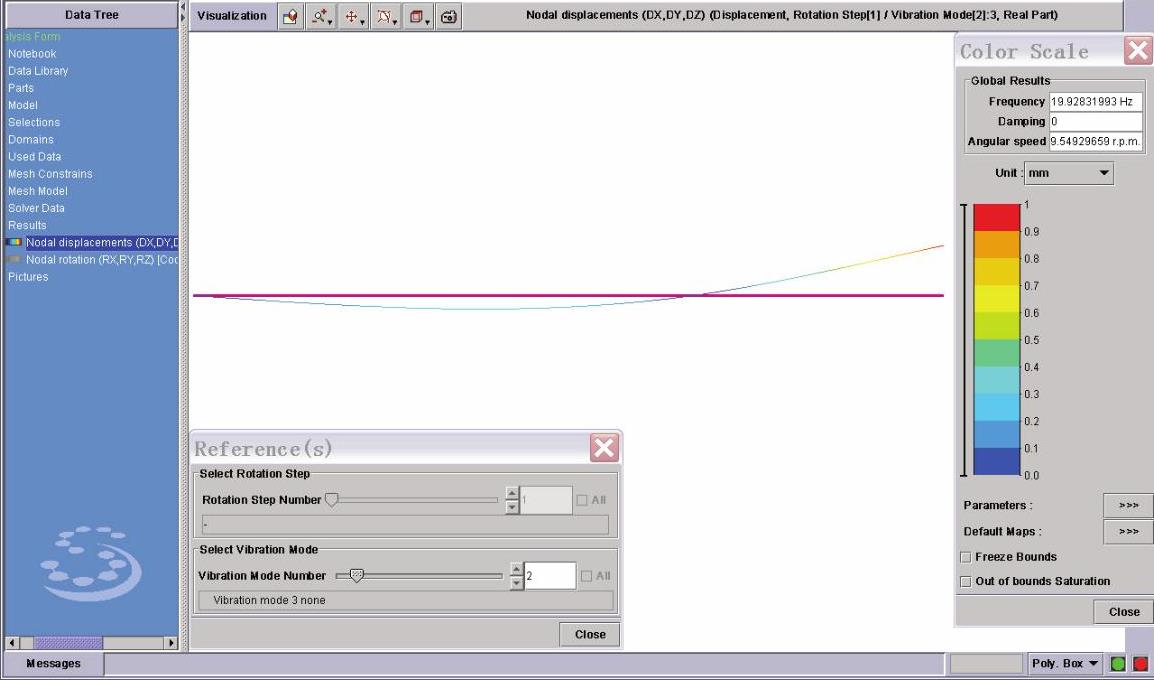

（4）用鼠标拖动滑块到频率阶数为2，第1阶正向涡动频率显示的临界转速振型图如图14-29所示。

图14-29 第1阶正向涡动临界转速振型图

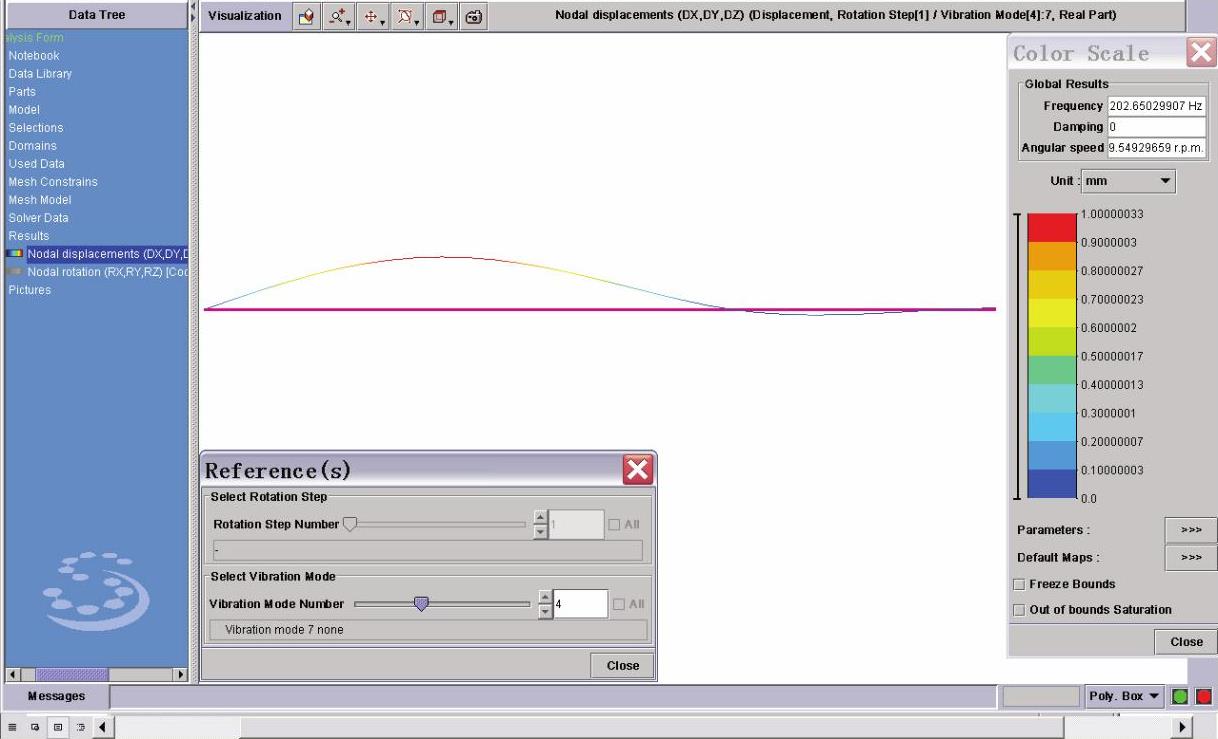

（5）用鼠标拖动滑块到频率阶数为4，第2阶正向涡动频率显示的临界转速振型图如图14-30所示。

图14-30 第2阶正向涡动临界转速振型图

（6）单击工具条中的保存文件快捷图标进行保存。
