14.6.5  求解

14.6.5 求解

单击Solver模块图标，进入求解模块。

（1）单击Convert and Launch图标。

（2）设置工作目录，浏览并选择目录D：\Samwork。

（3）设置求解需要的内存为100（单位为MB）。

（4）将Problem name设置为super-element.dat。

（5）选择Creation Parameters选项卡。

（6）在Number of Eigen Values文本框中输入特征值数10。

（7）选中Minimum Frequency复选框，设置为最小扫频频率0Hz。

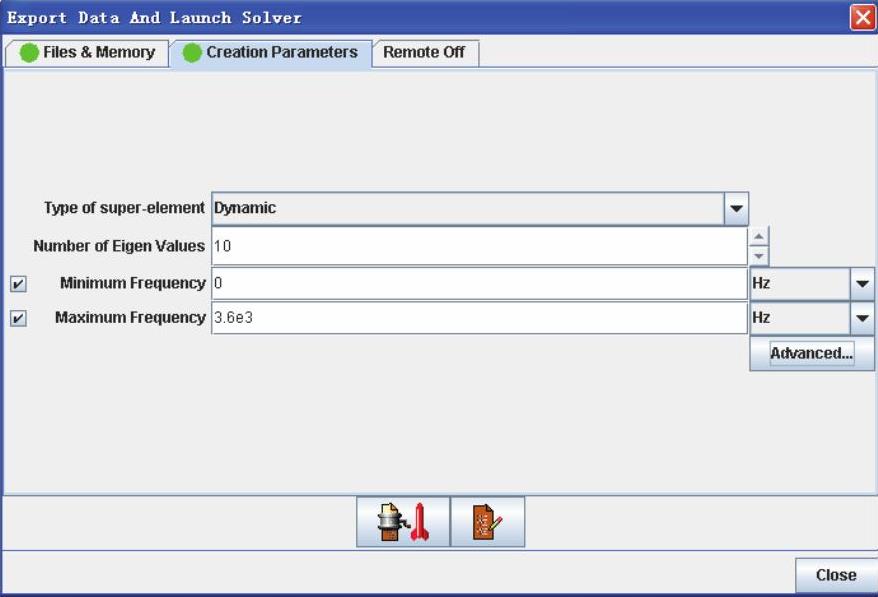

（8）选中Maximum Frequency复选框，设置为最大扫频频率3.6e3Hz。求解设置如图14-138所示。

图14-138 求解设置

一般情况下，最大频率应为转子工作频率的两倍。

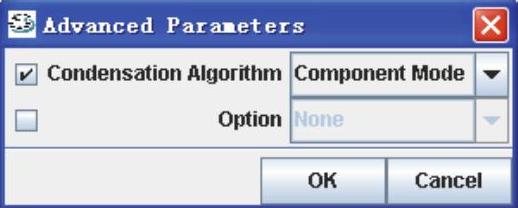

（9）单击Advanced按钮，弹出图14-139所示的对话框，进行高级参数设置。

（10）选中Condensation Algorithm复选框，选择凝结算法为Component Mode。

（11）单击OK按钮，返回图15-138所示对话框。

（12）单击图标，提交作业，并显示执行状态的监视对话框。

（13）当计算完成后，单击Close按钮，关闭监视对话框。

（14）再次单击Close按钮，关闭Solver Launch对话框。

（15）单击工具条中的保存文件快捷图标进行保存。

图14-139 高级参数设置
