14.6.2 建立分析模型
建立转子分析模型，并进行计算分析。
1.启动SAMCEF Field
（1）双击桌面上的SAMCEF Field图标，启动SAMCEF Field。
（2）在Domain下拉列表框中选择Rotor Dynamics。
（3）在Analysis Type下拉列表框中选择超单元创建Super Element Creation。
（4）单击“OK”按钮。
2.生成几何模型
（1）单击
图标。
（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0，单位为mm。
（3）输入第2个点坐标（5.1，0，0），即X：5.1，Y：0，Z：0。
（4）输入第3个点坐标（5.1，0，12.7），即X：5.1，Y：0，Z：12.7。
（5）输入第4个点坐标（10.2，0，12.7），即X：10.2，Y：0，Z：12.7。
（6）输入第5个点坐标（10.2，0，50.8），即X：10.2，Y：0，Z：50.8。
（7）输入第6个点坐标（7.6，0，50.8），即X：7.6，Y：0，Z：50.8。
（8）输入第7个点坐标（7.6，0，76.2），即X：7.6，Y：0，Z：76.2。
（9）输入第8个点坐标（20.3，0，76.2），即X：20.3，Y：0，Z：76.2。
（10）输入第9个点坐标（20.3，0，88.9），即X：20.3，Y：0，Z：88.9。
（11）输入第10个点坐标（20.3，0，101.6），即X：20.3，Y：0，Z：101.6。
（12）输入第11个点坐标（33，0，101.6），即X：33，Y：0，Z：101.6。
（13）输入第12个点坐标（33，0，106.7），即X：33，Y：0，Z：106.7。
（14）输入第13个点坐标（33，0，114.3），即X：33，Y：0，Z：114.3。
（15）输入第14个点坐标（25.4，0，114.3），即X：25.4，Y：0，Z：114.3。
（16）输入第15个点坐标（25.4，0，127），即X：25.4，Y：0，Z：127。
（17）输入第16个点坐标（25.4，0，134.6），即X：25.4，Y：0，Z：134.6。
（18）输入第17个点坐标（12.7，0，134.6），即X：12.7，Y：0，Z：134.6。
（19）输入第18个点坐标（12.7，0，165.1），即X：12.7，Y：0，Z：165.1。
（20）输入第19个点坐标（12.7，0，190.5），即X：12.7，Y：0，Z：190.5。
（21）输入第20个点坐标（15.2，0，190.5），即X：15.2，Y：0，Z：190.5。
（22）输入第21个点坐标（15.2，0，266.7），即X：15.2，Y：0，Z：266.7。
（23）输入第22个点坐标（12.7，0，266.7），即X：12.7，Y：0，Z：266.7。
（24）输入第23个点坐标（12.7，0，287），即X：12.7，Y：0，Z：287。
（25）输入第24个点坐标（12.7，0，304.8），即X：12.7，Y：0，Z：304.8。
（26）输入第25个点坐标（38.1，0，304.8），即X：38.1，Y：0，Z：304.8。
（27）输入第26个点坐标（38.1，0，315），即X：38.1，Y：0，Z：315。
（28）输入第27个点坐标（20.3，0，315），即X：20.3，Y：0，Z：315。
（29）输入第28个点坐标（20.3，0，345.4），即X：20.3，Y：0，Z：345.4。
（30）输入第29个点坐标（20.3，0，355），即X：20.3，Y：0，Z：355。
（31）输入第30个点坐标（15.2，0，355），即X：15.2，Y：0，Z：355。
（32）输入第31个点坐标（15.2，0，345.4），即X：15.2，Y：0，Z：345.4。
（33）输入第32个点坐标（0，0，345.4），即X：0，Y：0，Z：345.4。
（34）输入第33个点坐标（0，0，315），即X：0，Y：0，Z：315。
（35）输入第34个点坐标（0，0，304.8），即X：0，Y：0，Z：304.8。
（36）输入第35个点坐标（0，0，266.7），即X：0，Y：0，Z：266.7。
（37）输入第36个点坐标（0，0，190.5），即X：0，Y：0，Z：190.5。
（38）输入第37个点坐标（0，0，134.6），即X：0，Y：0，Z：134.6。
（39）输入第38个点坐标（0，0，127），即X：0，Y：0，Z：127。
（40）输入第39个点坐标（17.8，0，127），即X：17.8，Y：0，Z：127。
（41）输入第40个点坐标（17.8，0，114.3），即X：17.8，Y：0，Z：114.3。
（42）输入第41个点坐标（15.2，0，114.3），即X：15.2，Y：0，Z：114.3。
（43）输入第42个点坐标（15.2，0，106.7），即X：15.2，Y：0，Z：106.7。
（44）输入第43个点坐标（0，0，106.7），即X：0，Y：0，Z：106.7。
（45）输入第44个点坐标（0，0，101.6），即X：0，Y：0，Z：101.6。
（46）输入第45个点坐标（0，0，76.2），即X：0，Y：0，Z：76.2。
（47）输入第46个点坐标（0，0，50.8），即X：0，Y：0，Z：50.8。
（48）输入第47个点坐标（0，0，12.7），即X：0，Y：0，Z：12.7。
（49）单击
图标。
（50）在屏幕上用鼠标捕捉Ponit1～Point47（或者在数据树中捕捉）。
（51）选择Edit Line→Closed Line菜单命令，使其封闭。

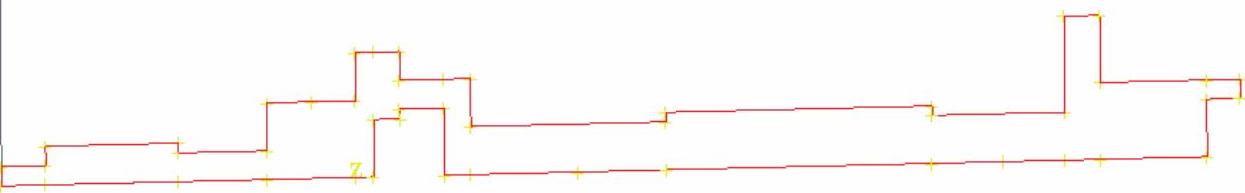

（52）单击Apply按钮，生成一条封闭线（Wire）。模型曲线如图14-132所示。
图14-132 模型曲线
（53）单击Face菜单，在模型树中选择Wire1，或在图形界面中选择。

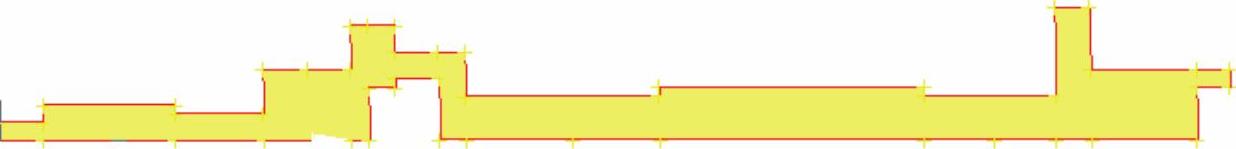

（54）单击Apply按钮，生成模型面，如图14-133所示。
图14-133 模型面
