14.6.3 定义分析数据
单击Analysis Data模块图标，进入分析数据模块，同时显示出分析数据的快捷命令图标。
1.定义属性
（1）在数据树中选择Face1，或者在屏幕上单击Face1。
（2）单击Behavior图标，弹出Behavior对话框。
（3）在Behavior下拉列表框中选择实体Volume Fourier，即体积傅里叶单元。

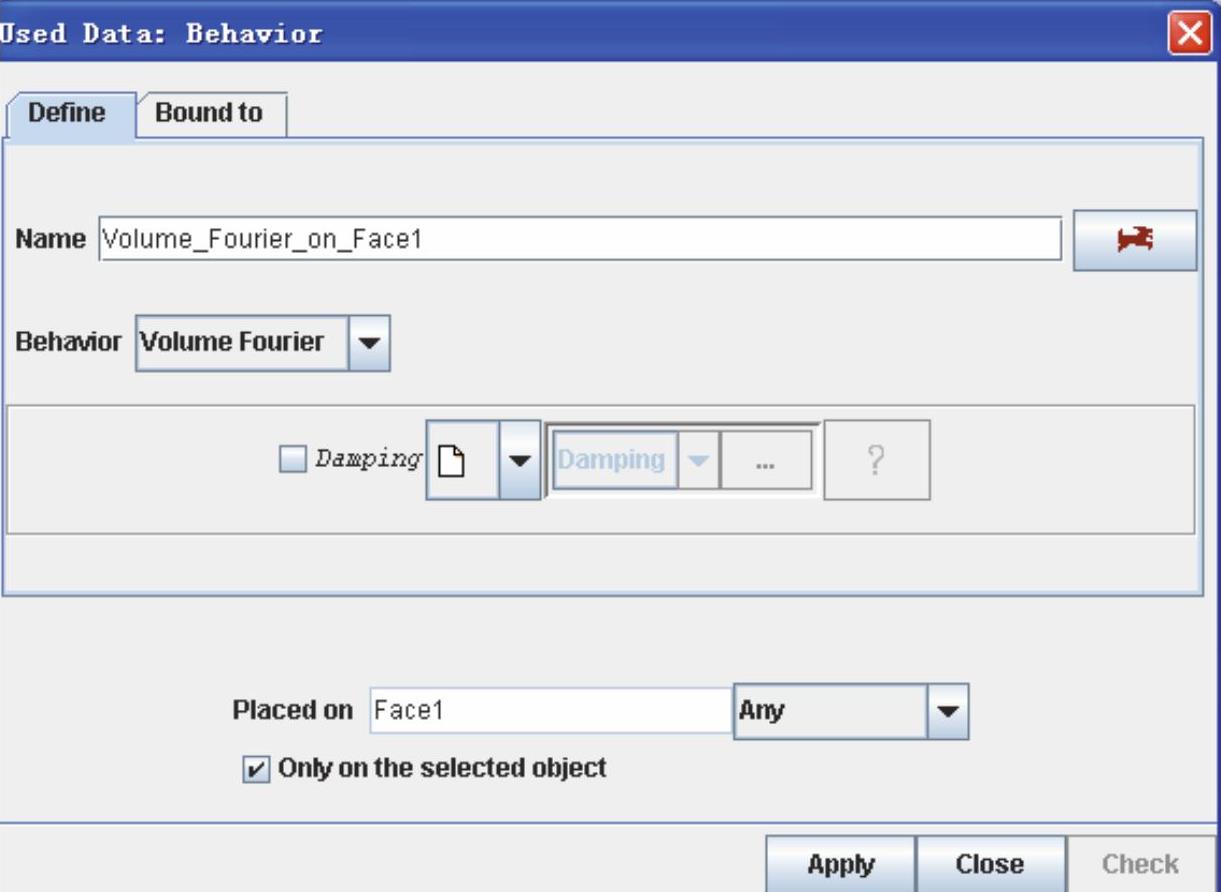

（4）单击Apply按钮。体积傅里叶单元的定义如图14-134所示。
图14-134 体积傅里叶单元的定义
2.定义材料特性
（1）在数据树中选择Face1，或者在屏幕上单击Face1。
（2）在Young modulus文本框中输入2.078e11，后面单位改为N/m2。
（3）单击Material图标，在此对话框中创建材料Steel。
（4）在Poisson ratio文本框中输入0.3。
（5）在Mass density文本框中输入7.8e3，后面的单位改为kg/m3。
（6）单击Apply按钮，确认输入的数据。
3.设置转子信息
（1）在数据树中选择Face1，或者在图形上选择面。
（2）单击鼠标右键。
（3）在弹出的快捷菜单中选择Rotor命令。
（4）选中Rotor Number复选框，输入数值1。

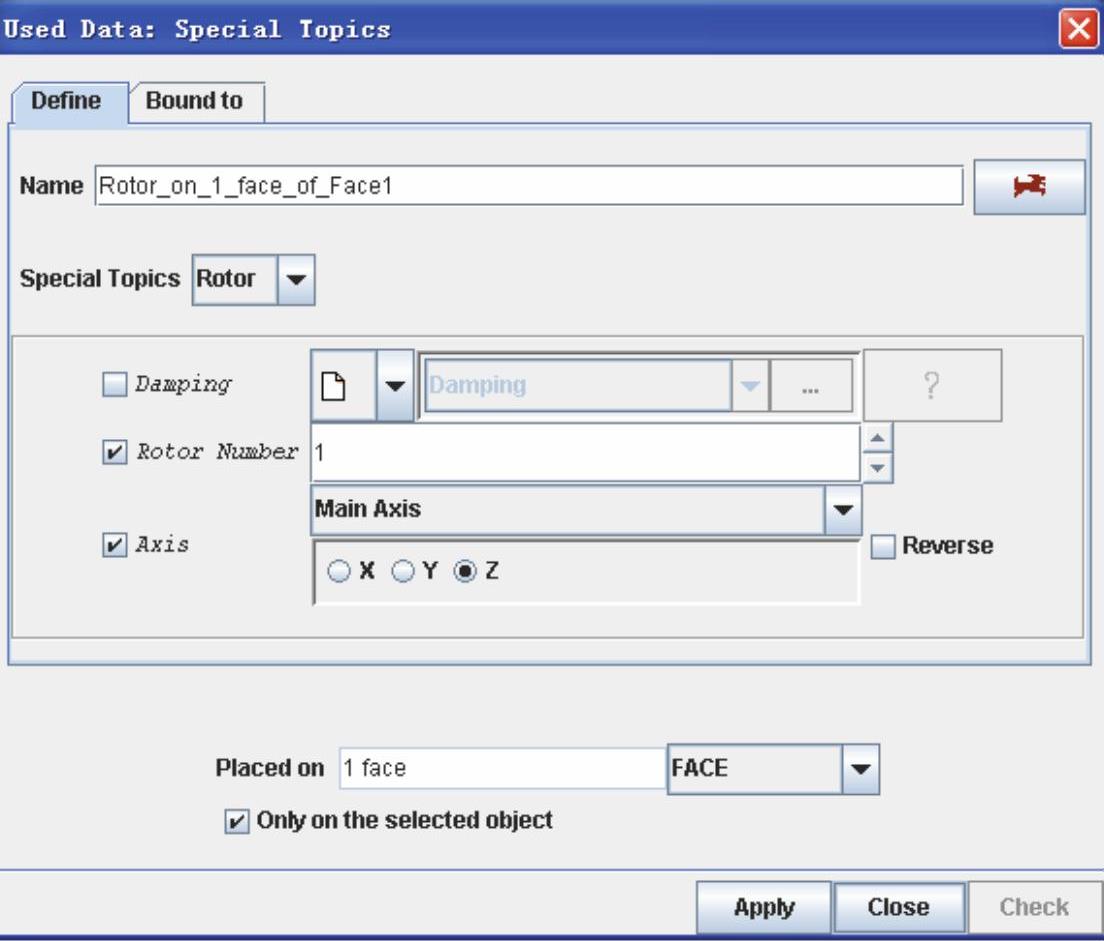

（5）选中Axis复选框，选择Z单选按钮。转子信息设置如图14-135所示。
（6）单击Apply按钮，定义线Face1为旋转面。
4.定义保留节点
超单元中的保留节点一般为载荷、约束或边界的位置，作为连接超单元与其他单元的必要接点。
图14-135 转子信息设置
（1）在数据树中选择Face1，或者在屏幕上单击Face1。
（2）单击Constraint图标，进入Constraint对话框。

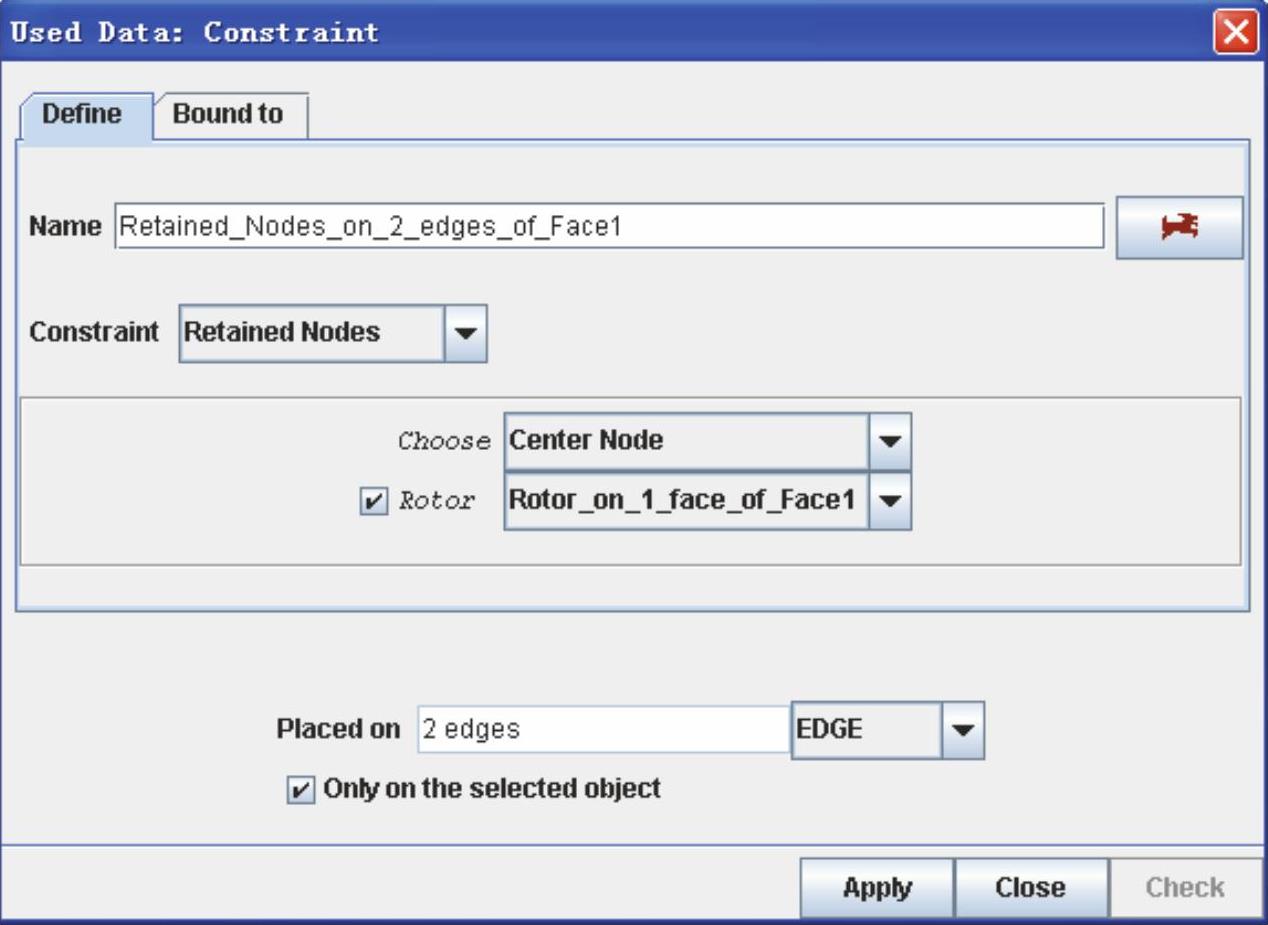

（3）在Constraint下拉列表框中选择Retained Nodes。定义保留节点如图14-136所示。
图14-136 定义保留节点
（4）在Choose下拉列表框中选择Center Node。
（5）选择Rotor复选框，选中Rotor_on_1_face_of_Face1。
（6）在Placed on右侧的下拉列表框中选择EDGE，按住<Shift>键，选择放置轮盘的轴段的两个边界，将放置轮盘的轴段上的节点定义为保留节点。
（7）单击Apply按钮，保留节点处出现黄色标志。
（8）重复步骤（6）（7），分别定义两个放置弹簧支撑轴段的保留节点。
注意，此过程为制作超单元，不需要定义约束条件和载荷。这些应在导入的超单元中定义。
5.数据树
（1）单击Used Data左侧的
图标，展开数据树。
（2）选中所有数据，单击鼠标右键。

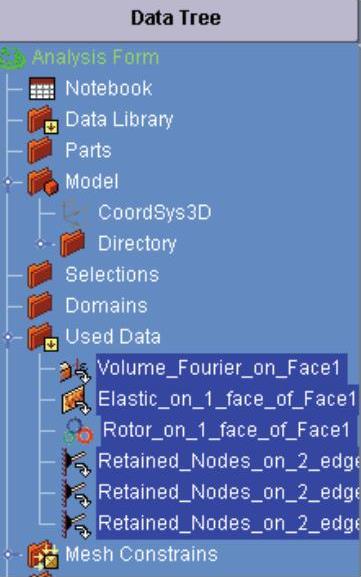

（3）在弹出的快捷菜单中选择Hide命令，关闭这些定义标志的显示。隐藏标志如图14-137所示。
图14-137 隐藏标志
