14.6.9  后处理

14.6.9 后处理

单击Result模块图标，进入结果显示模块。

1.绘制Compbell图

（1）单击Results左侧的图标，展开结果数据树。

（2）双击Functions。

（3）双击Complex Eigen Frequency。

（4）单击Function Dialog对话框中的图标，将Complex Option设置为Imaginary Part，即显示虚部。

（5）单击Function Dialog对话框中的图标。

(6)将Abscissa Unit和Ordinate Unit都设置为tr/s，单位为Hz。

(7)频率与转速的关系曲线图Compbell图，如图14 148所示。

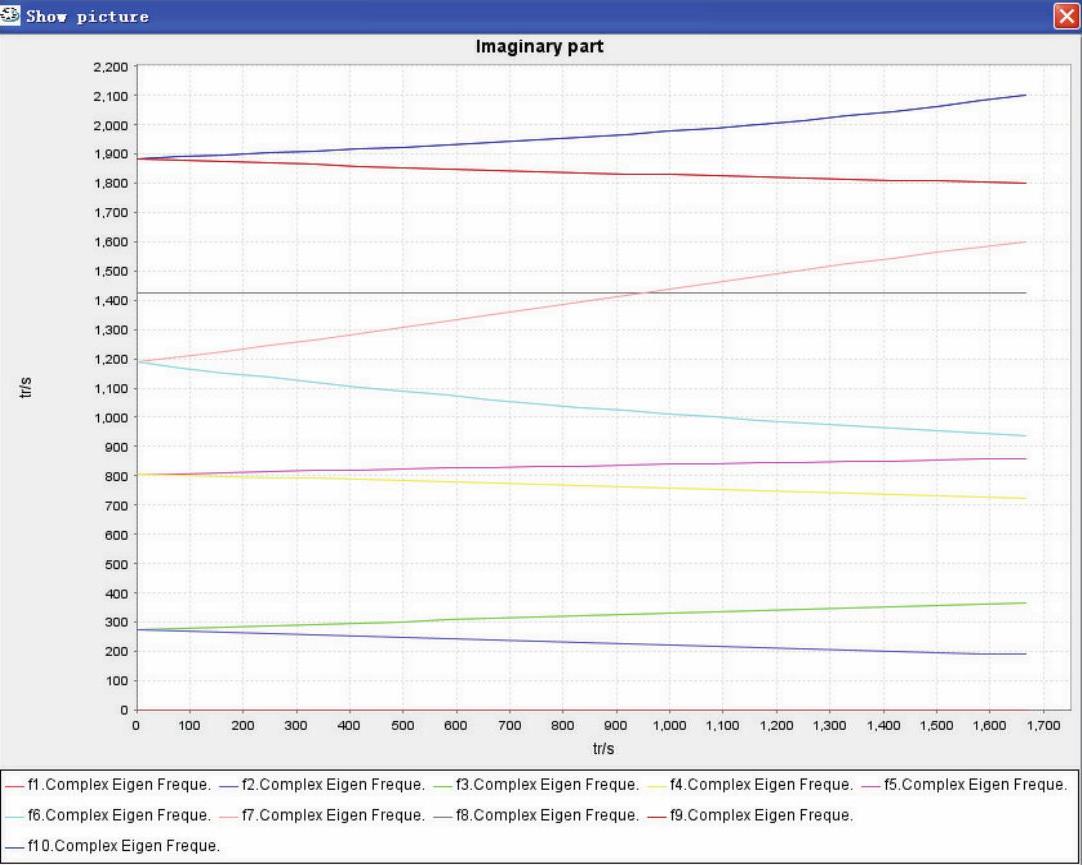

图14-148 Compbell图

2.显示Nyquist图

（1）将Complex Option设置为Nyquist，即奈奎斯特图。

（2）将Abscissa Unit设置为r/min，将Ordinate Unit改为tr/s。

（3）Nyquist图如图14-149所示。

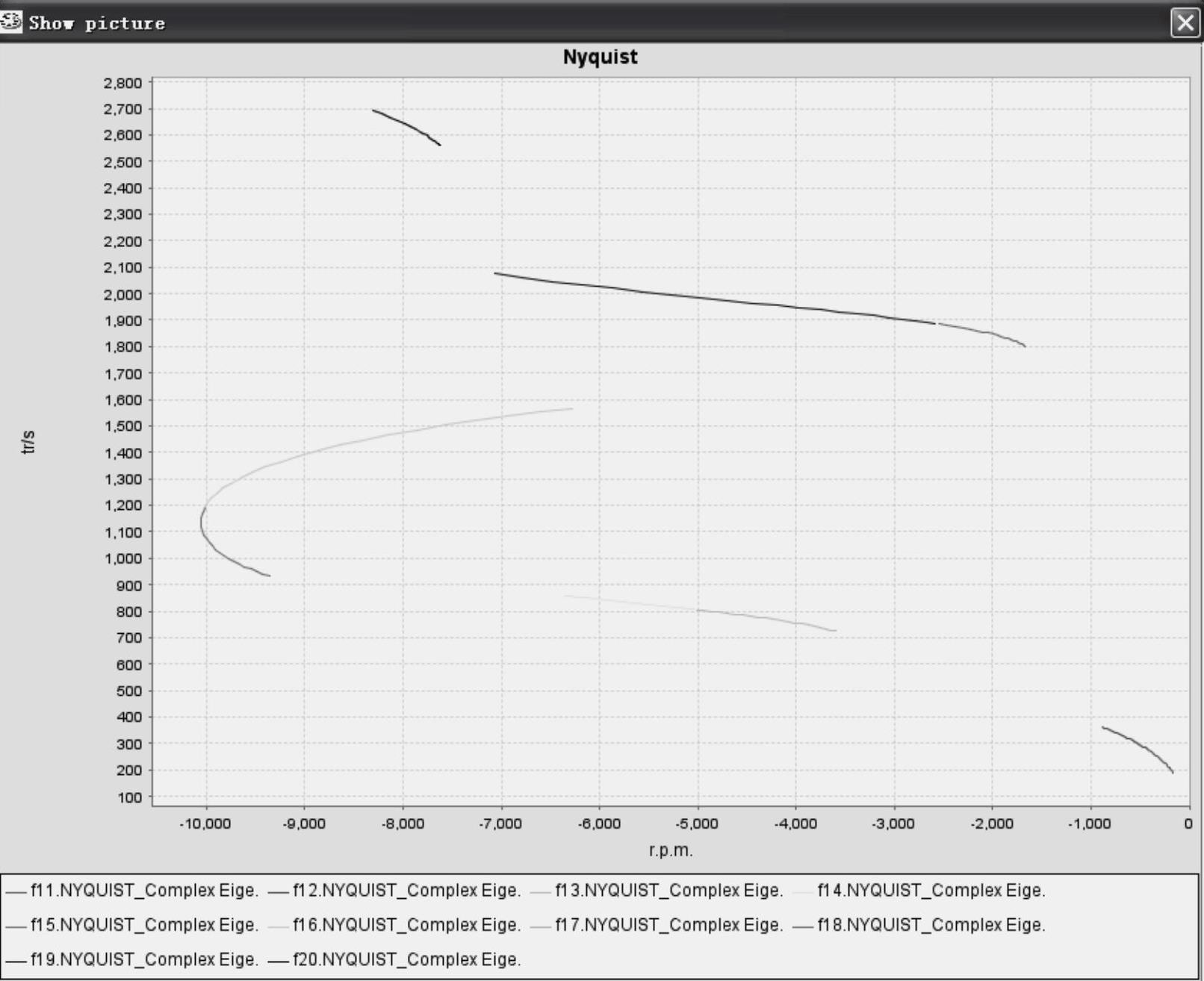

图14-149 Nyquist图

3.添加弹簧扭转刚度

添加两个弹簧质量单元的扭转刚度，K₆₆=4e6，单位是（N·m）/rad。添加扭转刚度如图14-150所示。然后重新计算，得到Compbell图（如图14-151所示）。

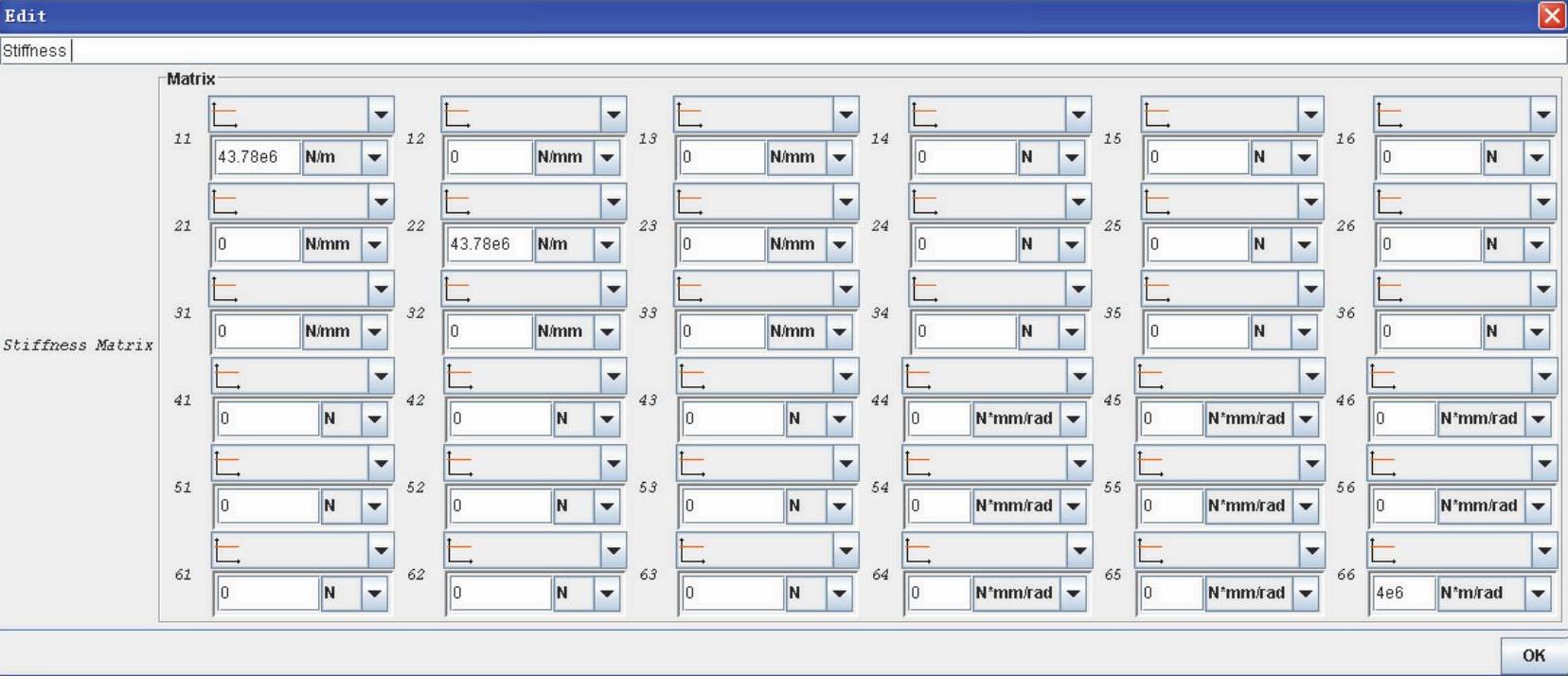

图14-150 添加扭转刚度

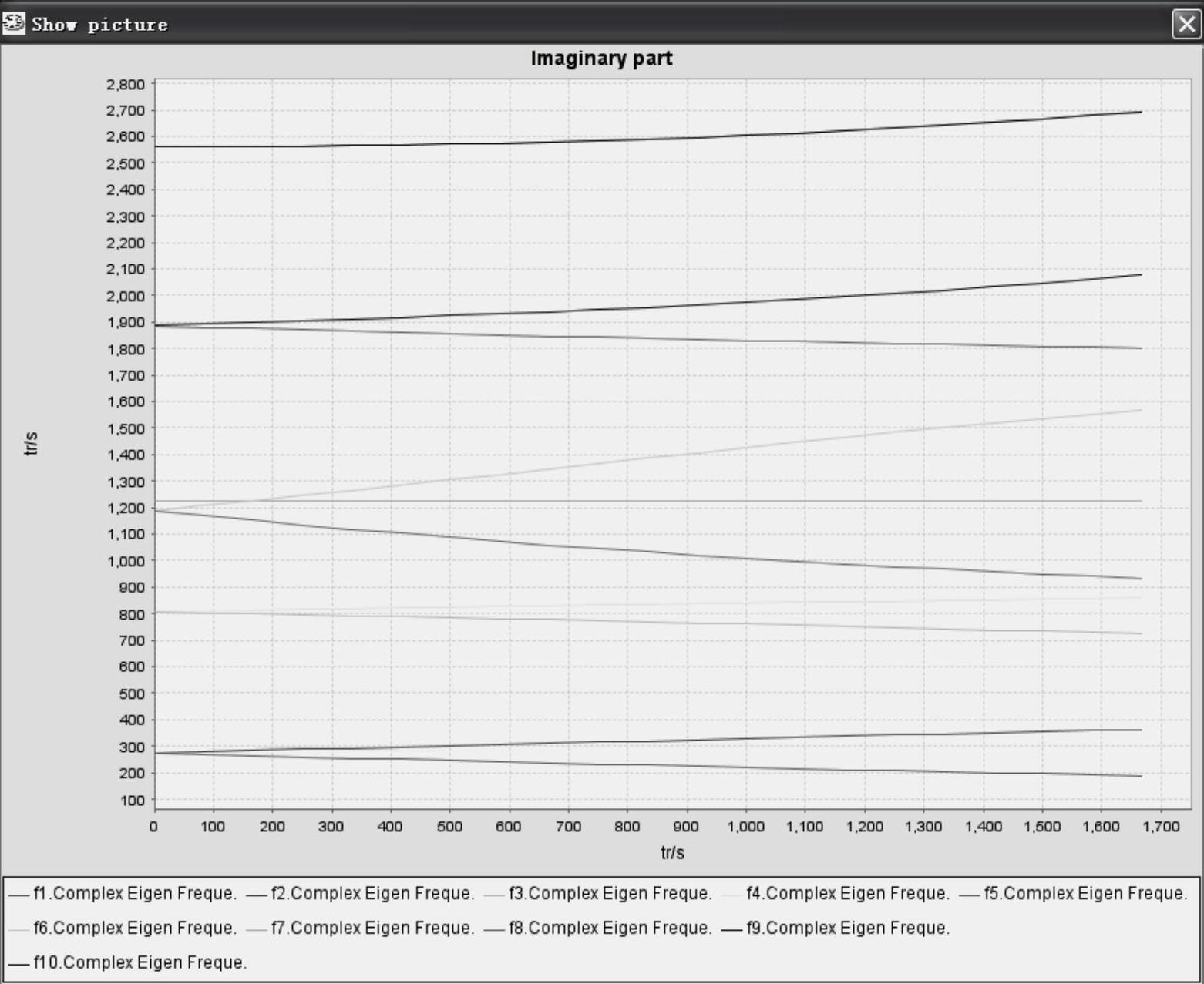

图14-151 添加扭转刚度的Compbell图

对比图14-148，可以看出前三阶固有频率没有变化，第四阶变小，第五阶变大。

转子系统的Nyquist图（如图14-152所示），对比图14-149，可见开环传递函数从1800Hz开始发生变化。

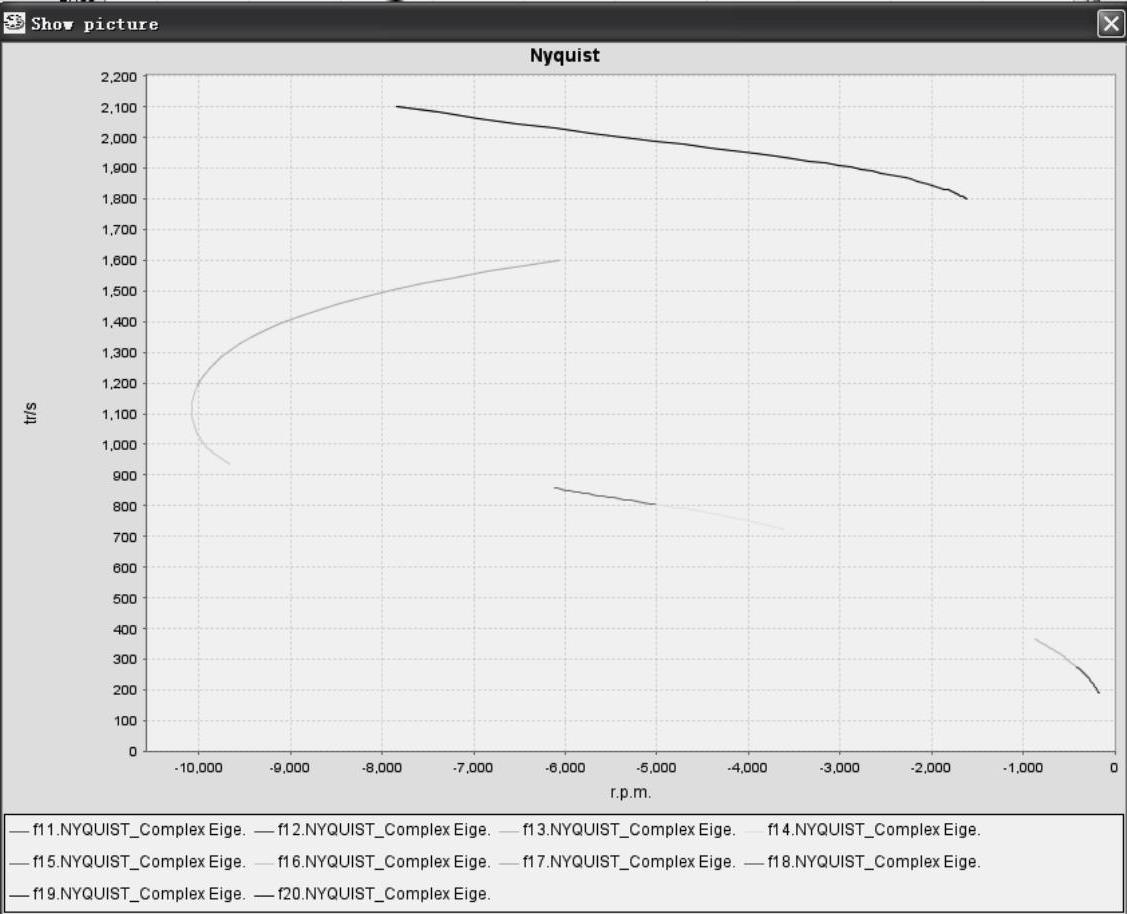

图14-152 Nyquist图
