14.7.1  实例分析

本实例针对一个单盘转子，使用三维实体模型进行模拟。它包括了从建模到计算分析以及结果分析等全部过程，以便读者能够容易地跟随操作。

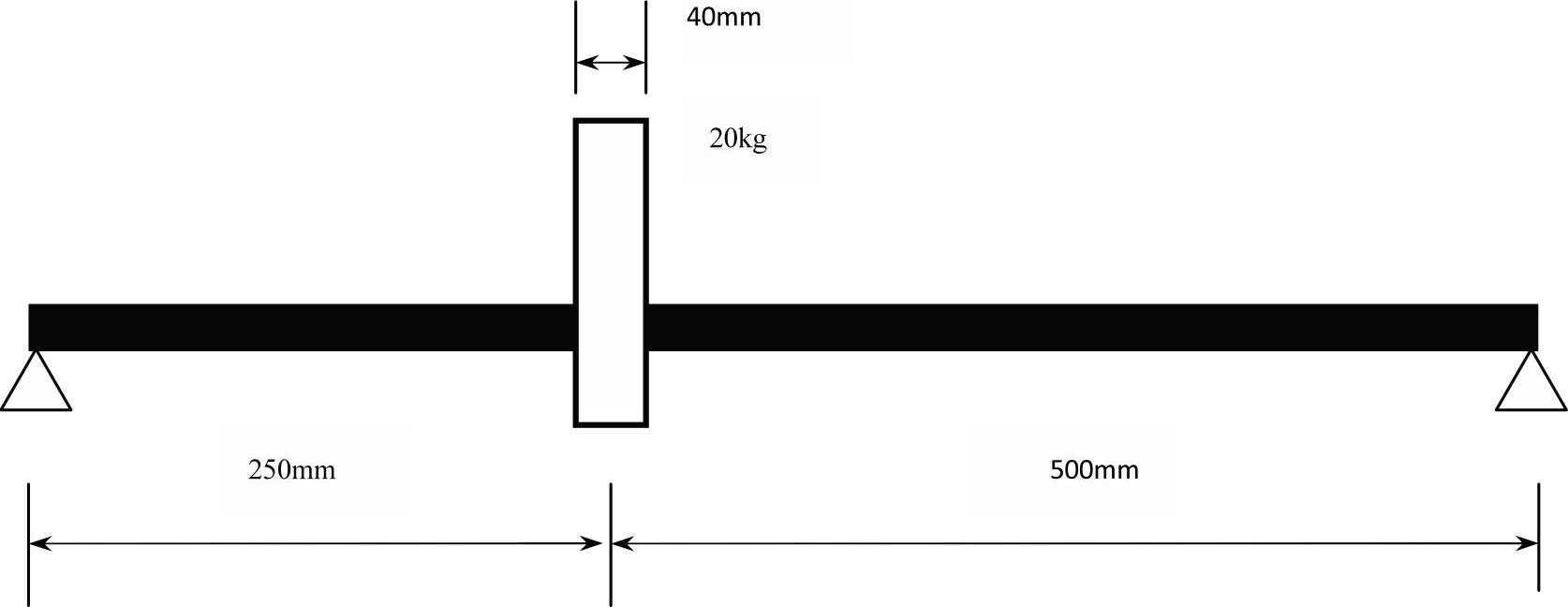

单盘转子的几何模型如图14-153所示。转子全长750mm，转子直径30mm，圆盘的质量20kg，半径120mm，宽度40mm，转动惯量J_p=mR²/2=0.144kg·m²，J_d=J_p/2=0.072kg·m²。圆盘到左端点的距离为250mm。简支轴承到左端点的距离分别为0mm和750mm。轴材料均为普通钢材，弹性模量为2.058×10⁵N/mm²，密度为7800kg/m³。盘的弹性模量为2.058×10⁵N/mm²，等效密度为11050kg/m³。采用三维实体模型求解转子的进动转速、振型及临界转速。

图14-153 单盘转子的几何模型

本实例所介绍的各阶段的分析步骤与一般实际工作中的分析过程基本相同。其具体内容如下。

（1）建立分析模型。

（2）定义分析数据。

（3）划分有限元网格。

（4）求解。

（5）查看结果。

（6）直接法求解临界转速。
