14.7.2 建立分析模型
首先采用梁模型针对简支边界条件建立转子分析模型，并进行计算分析。
1.启动SAMCEF Field
（1）双击桌面上的SAMCEF Field图标，启动SAMCEF Field。
（2）在Domain下拉列表框中选择Rotor Dynamics。
（3）在Analysis Type下拉列表框中选择临界转速分析“Critical Speed
Stability”。
（4）单击OK按钮。
2.生成几何模型
由于转子上有轮盘，在建立转子模型时将转子分为三段为宜。
（1）单击Cly按钮。

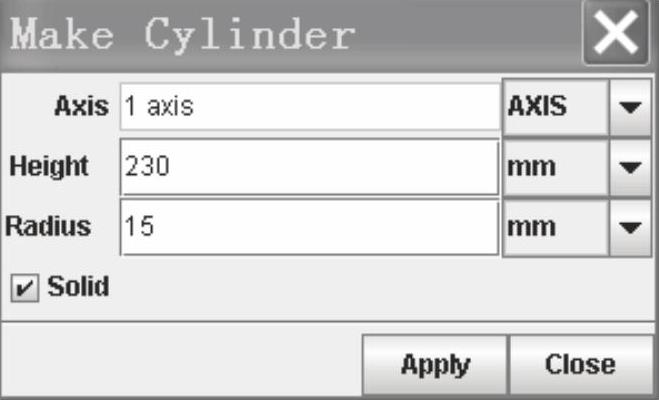

（2）在弹出的对话框中将圆柱高度Height设为230，半径Radius设为15，单位设为mm。创建圆柱体，如图14-154所示。
（3）Axis：在图形区使用鼠标拾取Z轴。
（4）单击Apply按钮，生成高度为230mm、半径为15mm的圆柱体。
（5）重新设置Height为40，Radius为120。
（6）Axis：在图形区使用鼠标拾取Z轴。
（7）单击Apply按钮，生成高度为40mm、半径为120mm的圆柱体。
（8）重复以上操作，再生成高度为480mm、半径为15mm的圆柱体。
（9）在数据树中选择第二个圆柱体Cylinder 2，单击鼠标右键。
（10）在弹出的快捷菜单中选择Move命令。

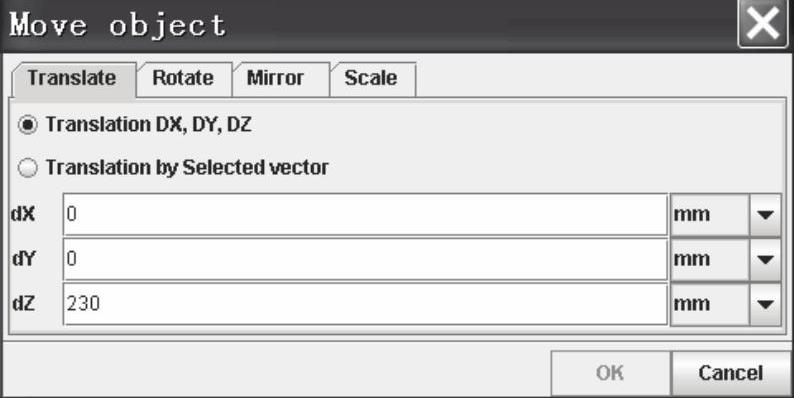

（11）在dZ文本框中将Z方向上移动的距离设为230mm。移动几何体如图14-155所示。
图14-154 创建圆柱体
图14-155 移动几何体
（12）单击OK按钮退出。
（13）采用同样的方法将第三个圆柱体Cylinder 3在Z方向上移动的距离设为270mm。

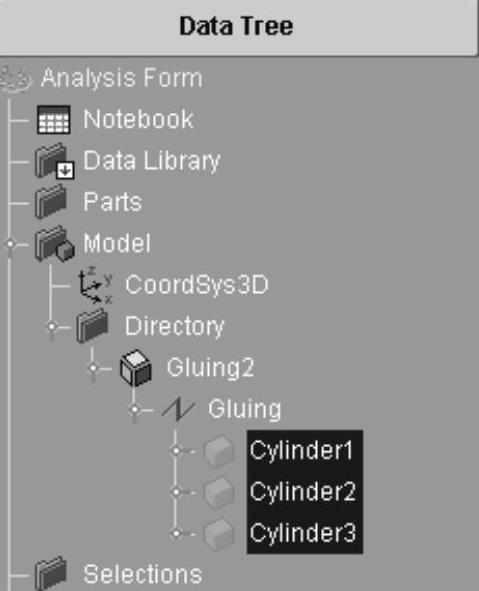

（14）在数据树中选中三个圆柱体（如图14-156所示），或者在图形区使用鼠标选择三个圆柱体。
（15）在屏幕右端单击“几何粘接”图标

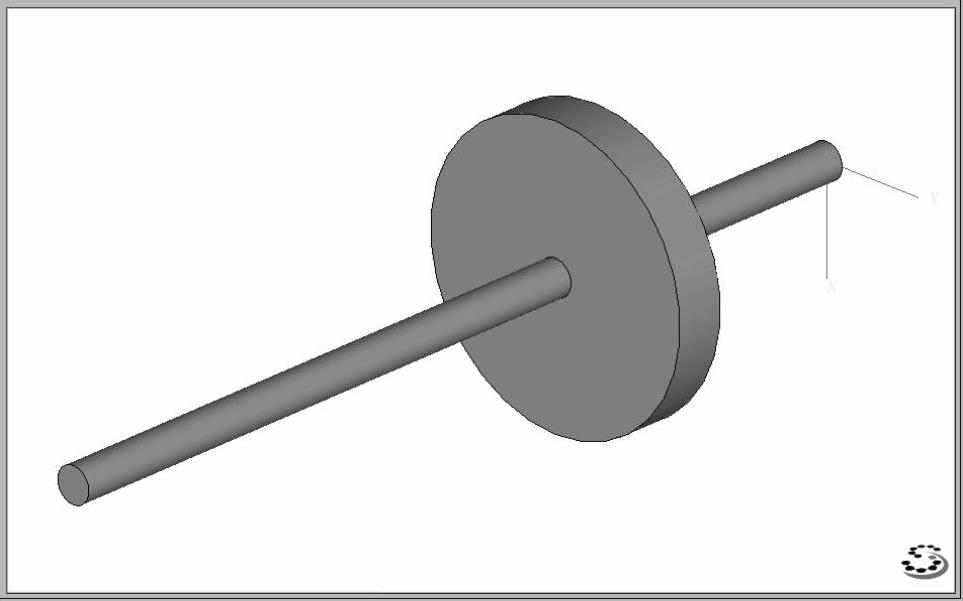

，单击Apply按钮，生成一个几何模型（如图14-157所示）。
图14-156 选中三个圆柱体
图14-157 几何模型
注意：使用“几何粘接”按钮的目的是保证这三个圆柱体在几何上粘接在一起，但它们还可以是独立的，即可以在单元特性定义或者材料特性定义时区分开。如果使用布尔运算处理，三个圆柱体将变为一个几何体，无法区分为不同的材料特性。
