14.7.6 后处理
单击Result模块图标，进入结果显示模块。
1.绘制Compbell图
（1）单击Results左侧的
图标，展开结果数据树。
（2）双击Functions。
（3）双击Complex Eigen Frequency：[C9009]Mesh Model，得到图14-168所示的复频率与转速的关系曲线图。

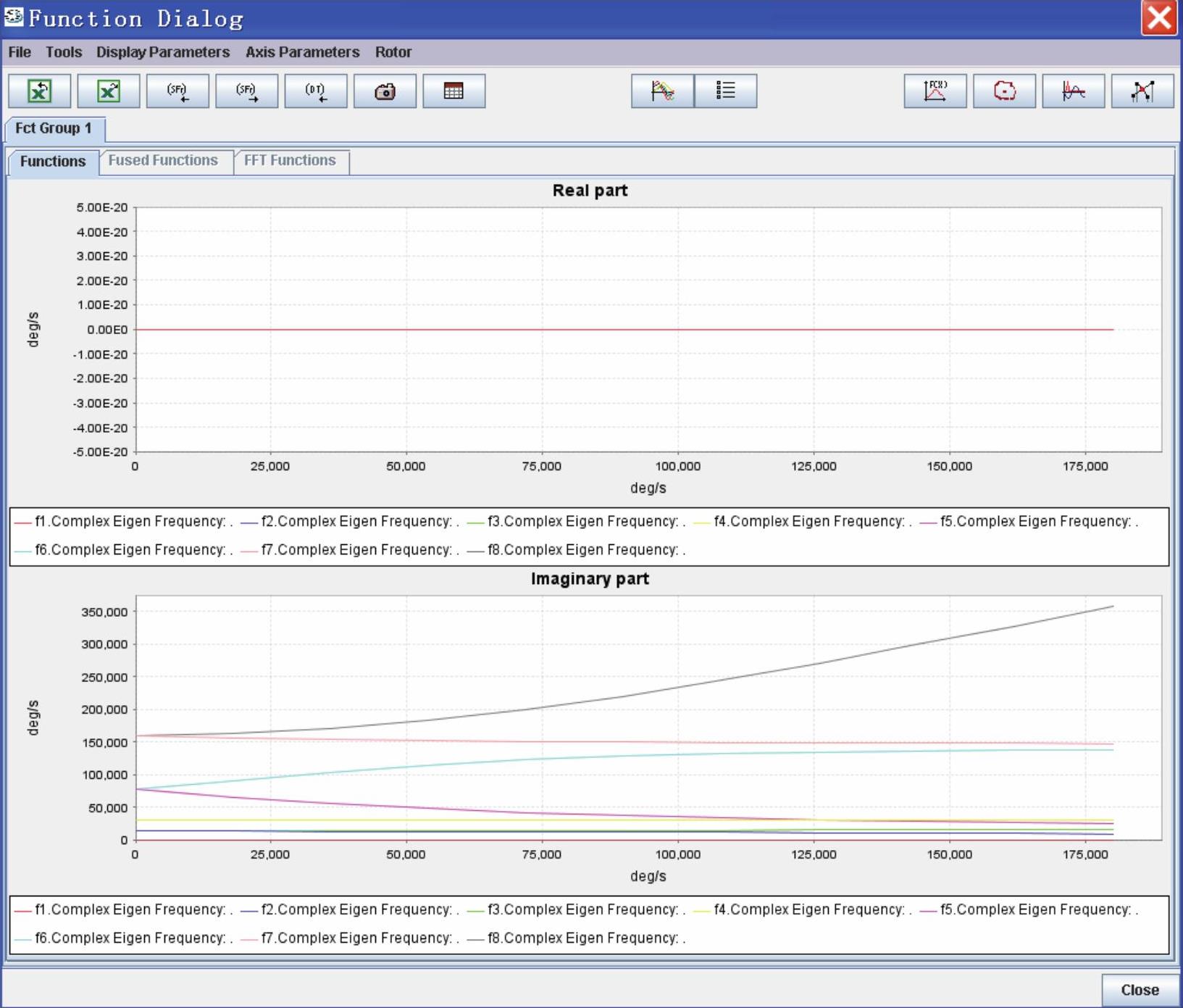

图14-168 复频率与转速的关系曲线图
（4）单击Function Dialog对话框中的
图标，将Complex Option设置为Imaginary part。
注意：复特征值的虚部（Imaginary part）为涡动频率。
（5）将Abscissa Unit设置为r/min，即每分钟转数。
（6）将Ordinate Unit设置为tr/s，即频率单位Hz。
（7）在Display Parameters菜单中选中Show points，以显示数据点，如图14-169a所示。
（8）单击对话框上方的
图标，如图14-169b所示，在弹出的对话框中取消最下面两条曲线的选择（不显示频率最高的两条曲线）。
（9）单击OK按钮退出。
（10）涡动频率与转速的关系曲线图Compbell图，如图14-169c所示。

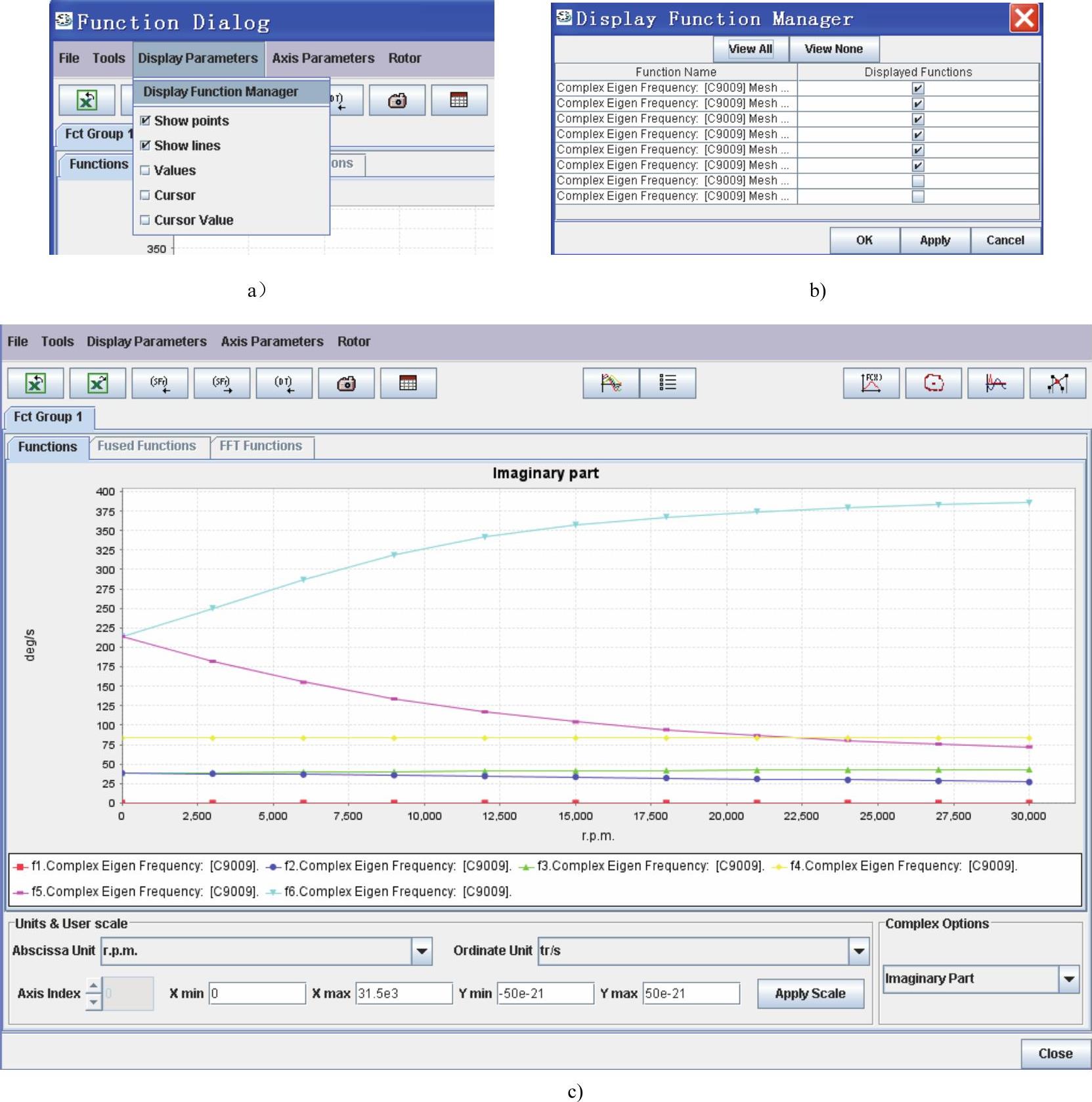

图14-169 绘制Compbell图的相关图形
a）Function Dialog对话框 b）Display Function Manager对话框 c）Compbell图

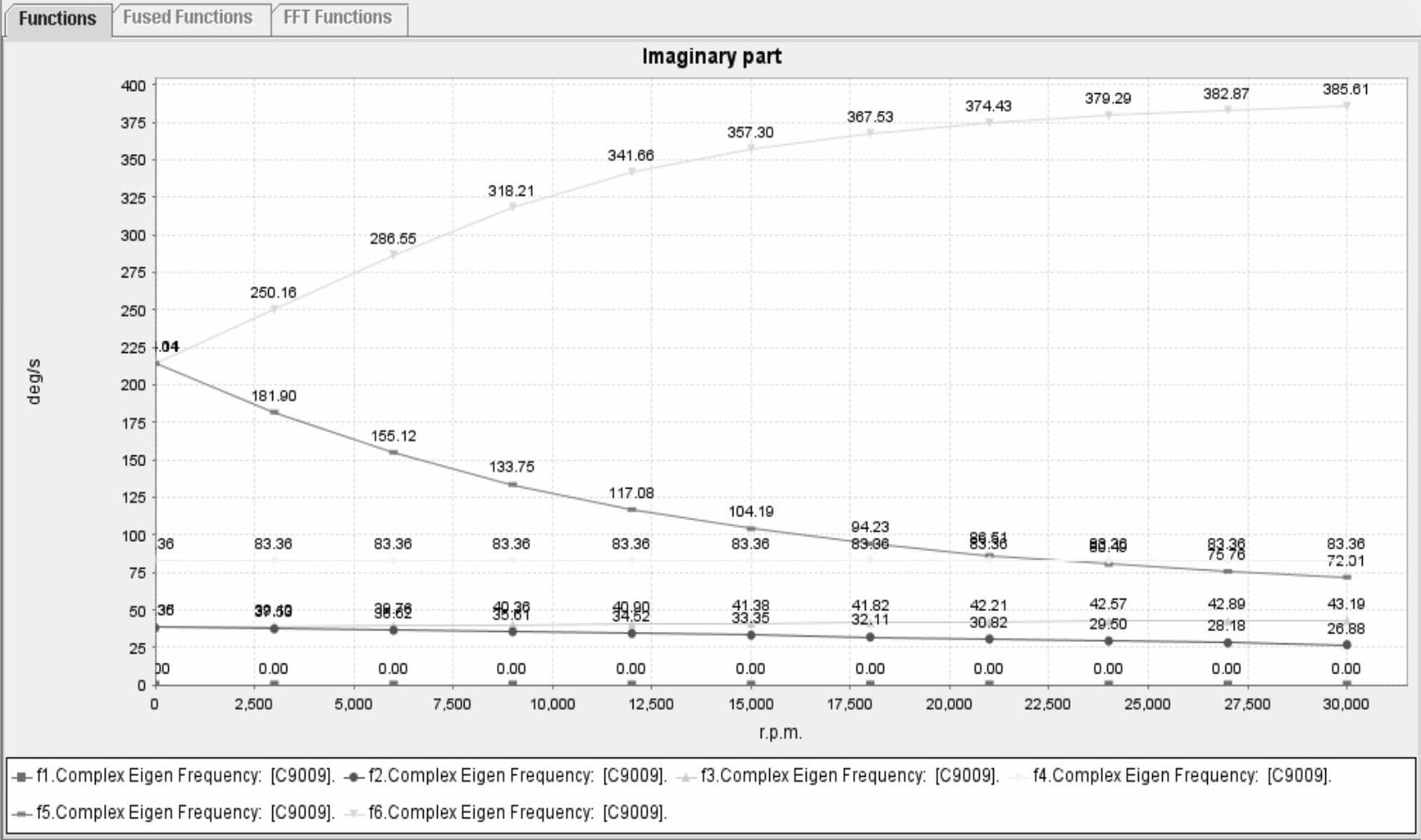

（11）在Display Parameters菜单中选中Values，以显示在不同转速下的涡动频率数值（如图14-170所示）。
图14-170 Compbell图上标出的涡动频率数值
2.获取临界转速

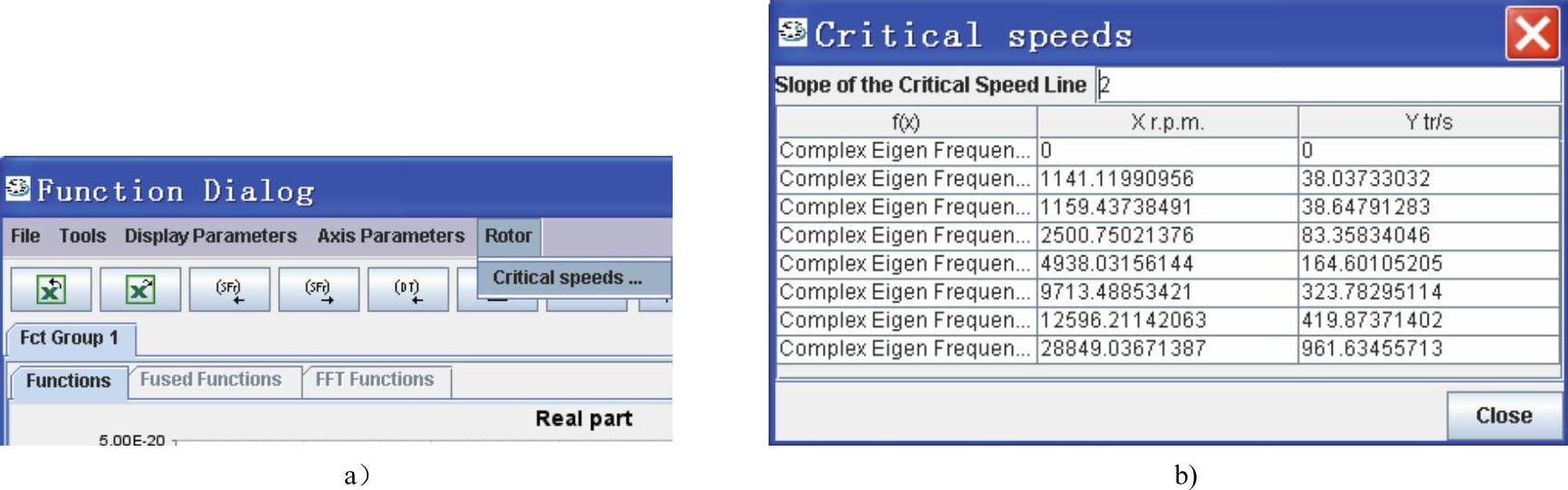

（1）如图14-171a所示，在Rotor菜单中选择Critical speeds命令。
图14-171 列出临界转速
a）选择Critical speeds命令 b）打开Critical speeds对话框
（2）如图14-171b所示，对话框中列出了前8阶临界转速。
注意：这里列出的临界转速既有正向涡动的临界转速，又有反向涡动的临界转速。第1阶正向涡动临界转速为38.65Hz。
（3）在数据树中选择Nodal Displacements。
（4）单击
图标，弹出Crieteria对话框。

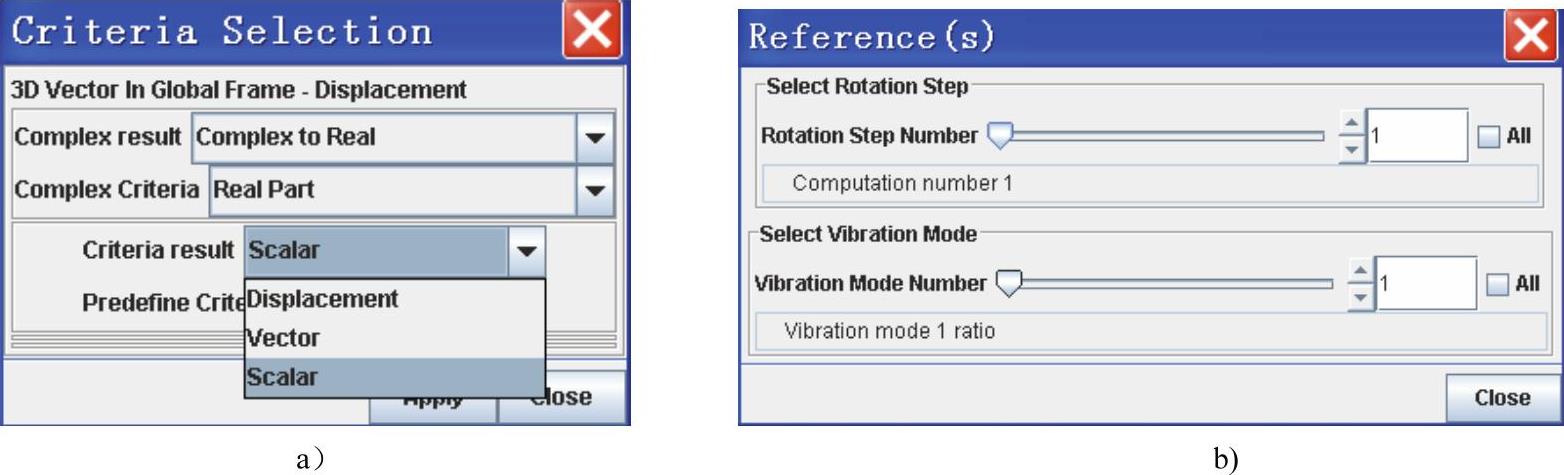

（5）如图14-172a所示，在对话框中的Criteria result下拉列表框中选择标量Scalar，使用着色云图显示涡动振型。
图14-172 结果选择和设置
a）Criteria Selection对话框 b）Reference（S）对话框
（6）单击Apply按钮确认。
（7）单击鼠标右键，在弹出的快捷菜单中选择Reference，弹出Reference对话框。

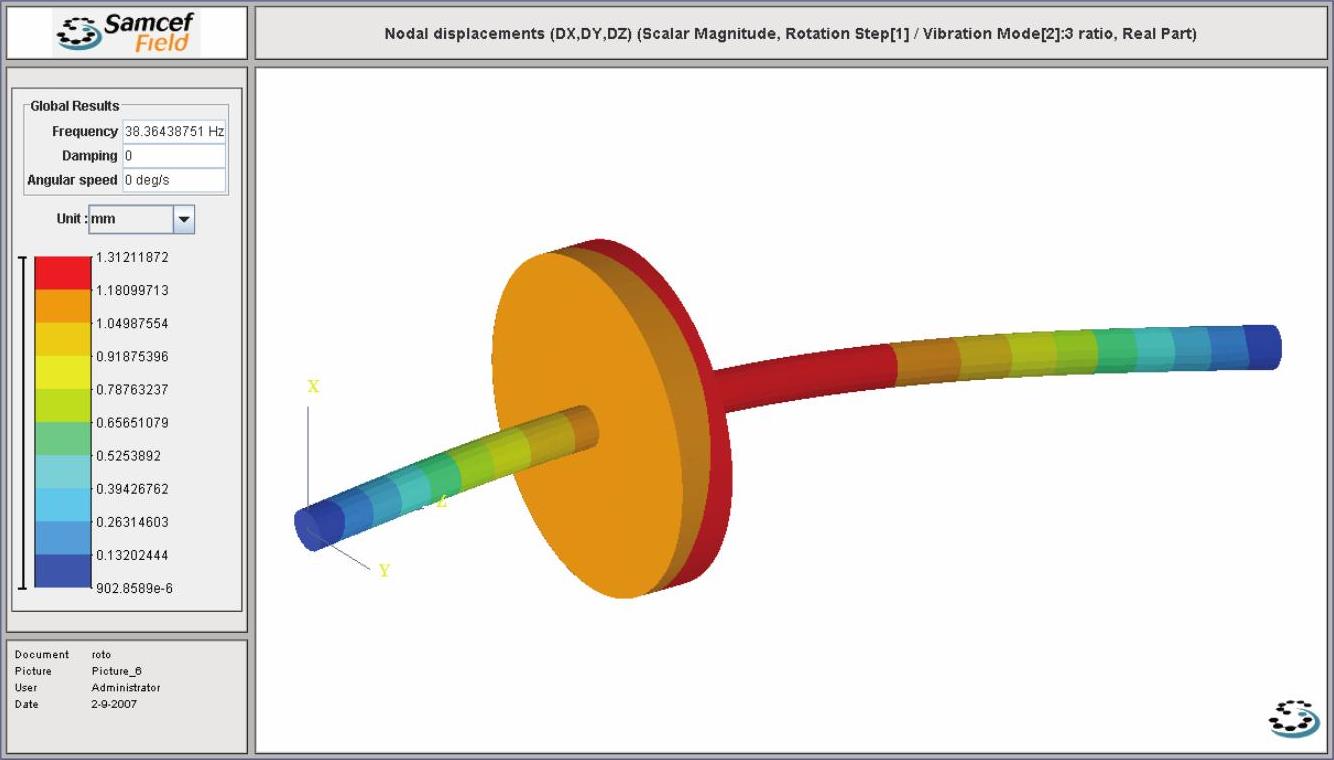

（8）如图14-172b所示，Reference（S）对话框中有两个滑块，第一个对应转速步数，即转速，第二个对应频率阶数。用鼠标拖动滑块到频率阶数为2，转速步数为1，即0r/min时，第1阶正向涡动频率，显示的模态形状如图14-173所示。
图14-173 第1阶正向涡动频率振型图
注意：这里给出的是涡动频率，涡动有正向涡动和反向涡动之分。每个频率都与转速有关，因此在图形左上角处，除了有该阶振型的频率值Frequency 38.36Hz外，还有对应的转速Angular speed 0 deg/s。

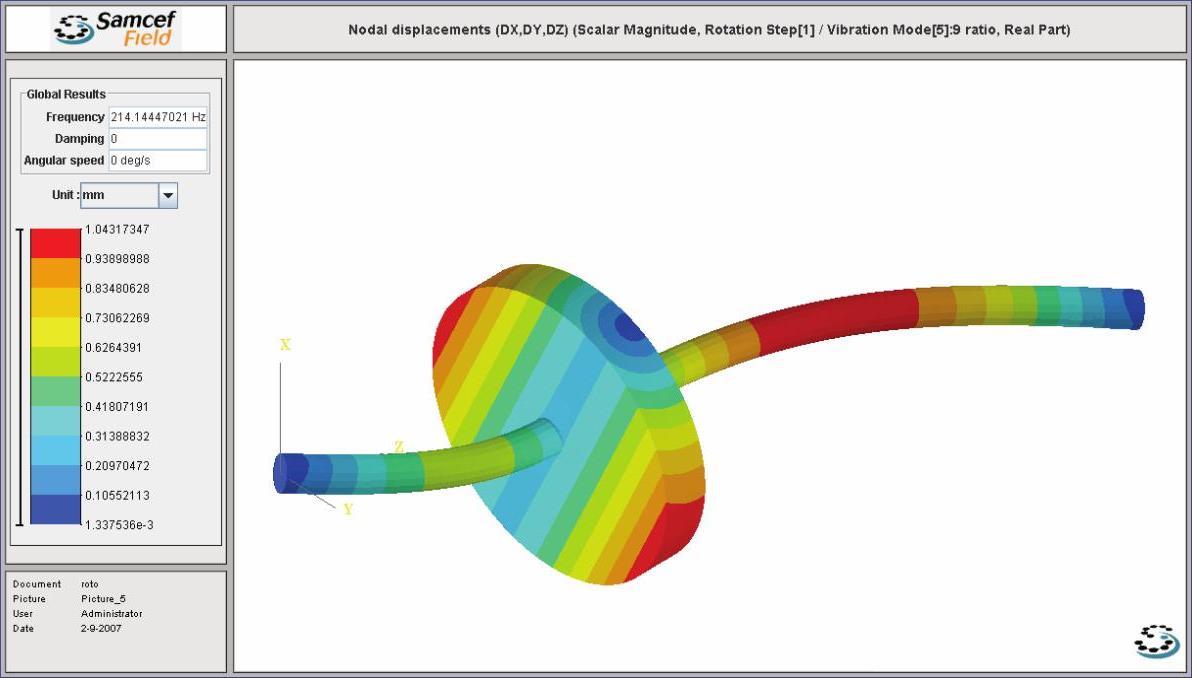

（9）用鼠标拖动滑块到频率阶数为5，转速步数为1，即0r/min时，第2阶正向涡动频率，显示的模态形状如图14-174所示。
（10）单击工具条中的保存文件快捷图标进行保存。
此时计算结果和有限元模型一起保存在SAMCEF Field数据库中。
图14-174 第2阶正向涡动频率振型图
