14.7.3  定义分析数据

14.7.3 定义分析数据

单击Analysis Data模块图标,进入分析数据模块,同时显示出分析数据设置的菜单。

1.定义属性

(1)在数据树中选择Gluing2,或者在屏幕上使用鼠标单击圆柱体。

(2)单击Behavior图标,弹出Behavior对话框(如图14-158所示)。

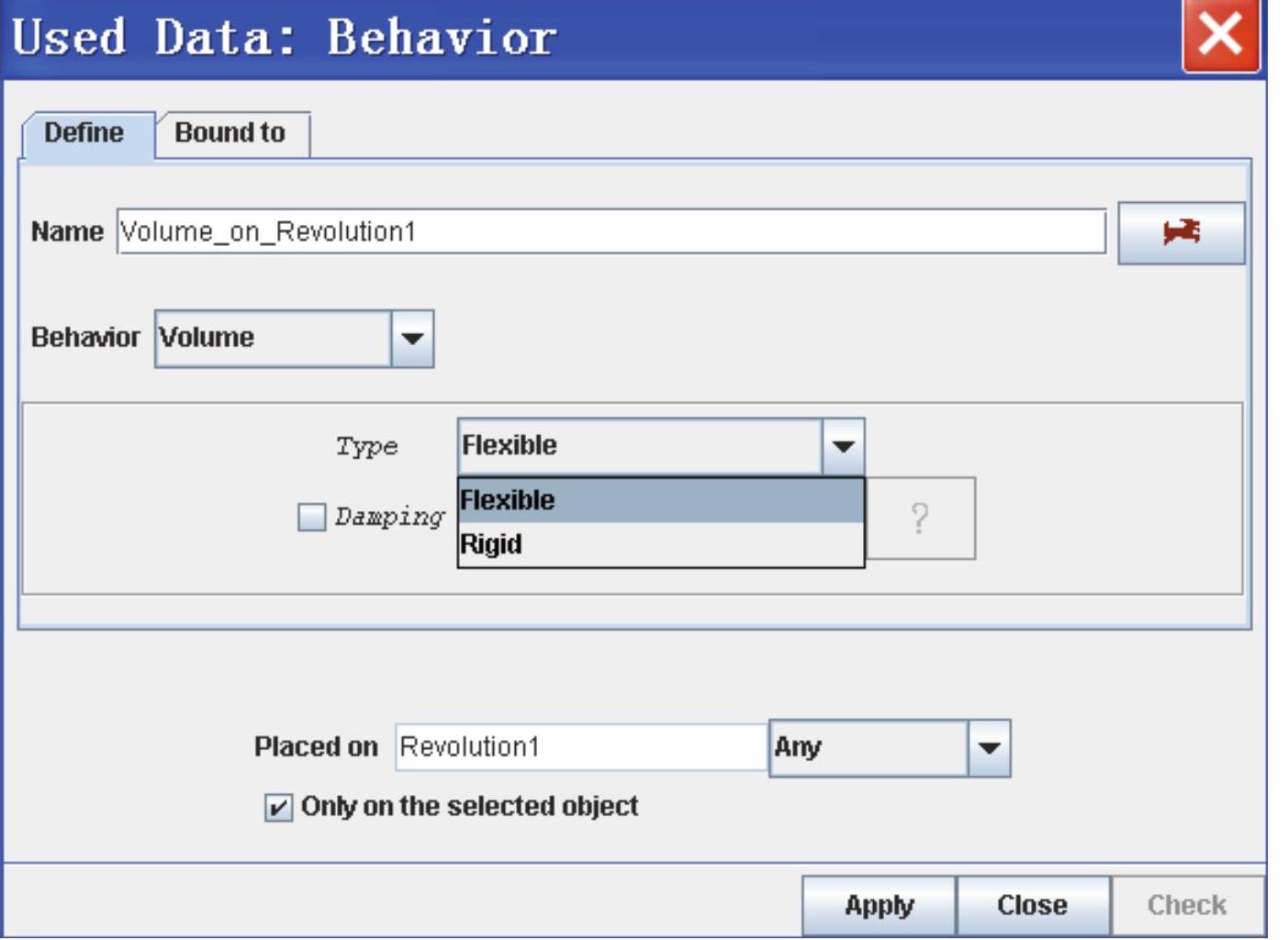

图14-158 Behavior对话框

(3)Behavior:选择实体单元Volume。

(4)Type:选择弹性体Flexible。

(5)单击Apply按钮,在数据树Used Data项中生成了单元特性及其记录。

2.定义材料特性

(1)单击Material图标,弹出图14-159所示的材料特性对话框,在此对话框中创建材料特性。

(2)在Young modulus文本框中输入2.058e9,单位改为Pa。

(3)在Poisson ratio文本框中输入0.3。

(4)在Mass density文本框中输入7800,单位应为kg/m3

(5)在Placed on右侧的下拉列表框中选择“SOLID”。

(6)在图形区使用鼠标选择半径为15mm的两个圆柱体。

(7)单击Apply按钮,确认轴的材料特性输入数据。

(8)重新输入轮盘材料特性,在Young modulus文本框中输入2.058e11,单位改为Pa。

(9)在Poisson ratio文本框中输入0.3。

(10)在Mass density文本框中输入11050,单位应为kg/m3

(11)在图形区使用鼠标选择半径为120mm的中间圆柱体。

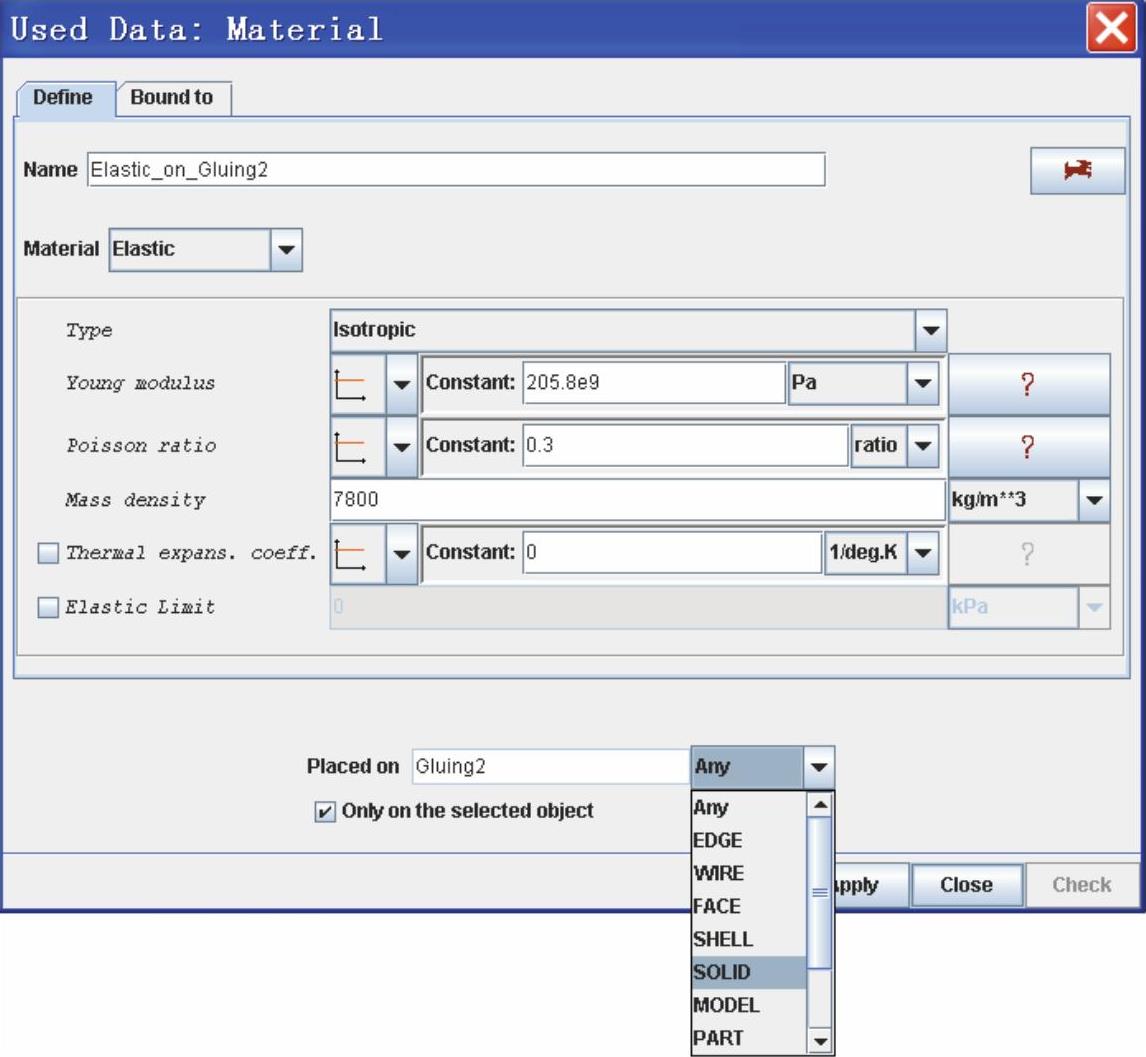

图14-159 材料特性对话框

(12)单击Apply按钮,确认轮盘的材料特性输入数据。

3.添加边界条件

(1)单击Constraint图标。

(2)在Constraint下拉列表框中选择所有自由度固定约束Clamp。

(3)在选择过滤器中选择EDGE。

(4)使用鼠标在图形区拾取轴两端的线。

(5)单击Apply按钮,创建固定约束(如图14-160所示)。

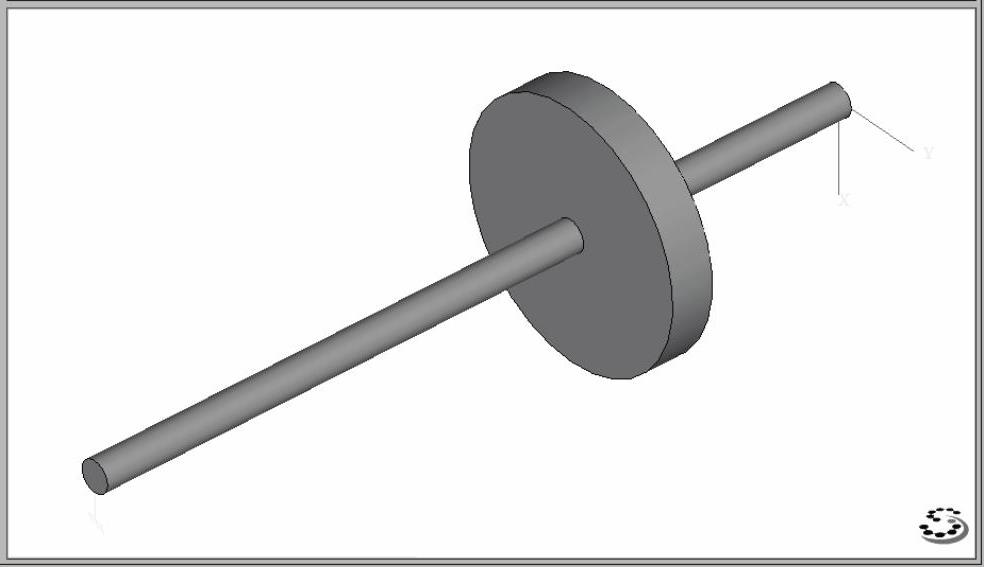

图14-160 固定约束

4.设置转子信息

(1)在数据树中选择Gluing2,或者在图形上选择线几何体。

(2)单击鼠标右键,弹出图14-161所示的快捷菜单。

(3)选择Rotor命令,弹出图14-162所示的转子定义对话框。

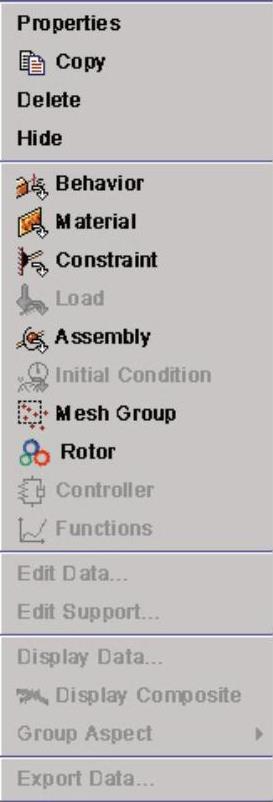

图14-161 快捷菜单

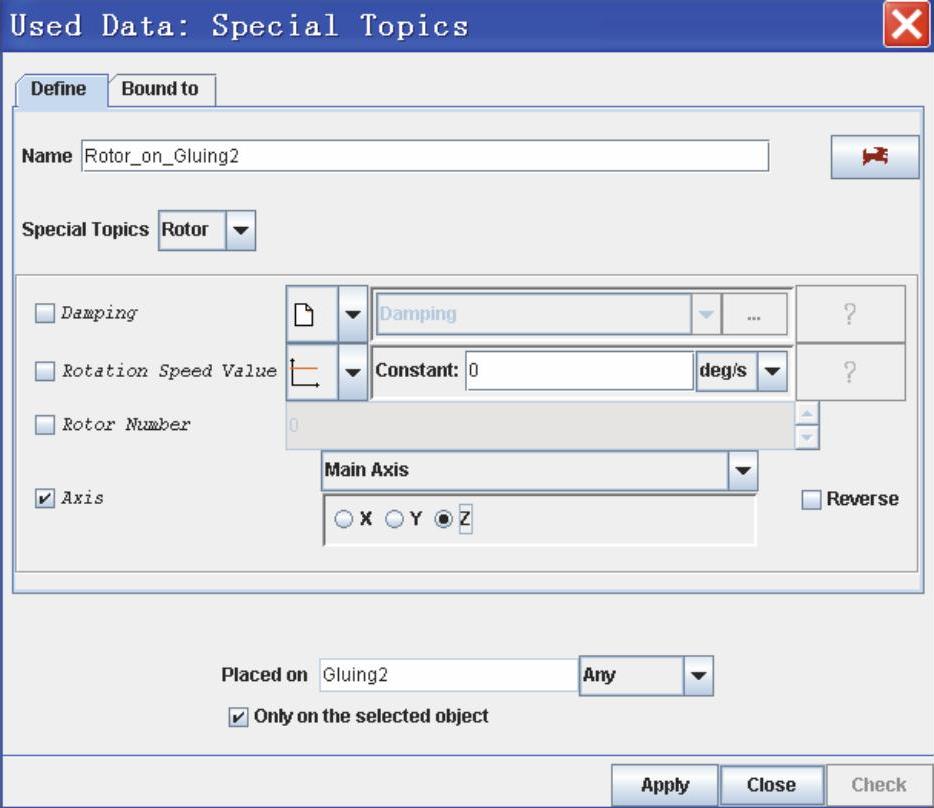

图14-162 转子定义对话框

(4)选中Axis复选框并选择Z轴作为转子的旋转轴。

(5)单击Apply按钮,定义几何体为转子。

5.数据树

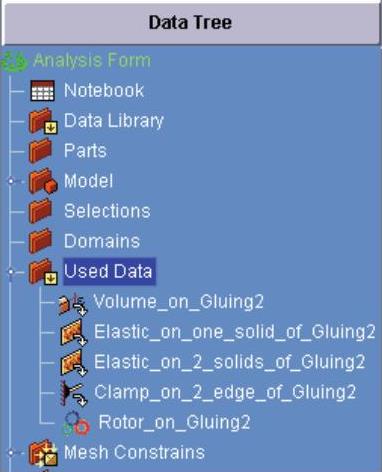

(1)单击Used Data左侧的978-7-111-51157-1-Chapter14-251.jpg图标,展开数据树。

(2)选择Used Data中的梁单元定义、材料特性定义和约束条件,单击鼠标右键。

(3)在弹出的快捷菜单中选择Hide命令,关闭这些定义标志的显示。隐藏标志如图14-163所示。


图14-163 隐藏标志
