14.7.5 求解

单击Solver模块图标，进入求解模块。

（1）单击Convert and Launch图标。

（2）设置工作目录，浏览并选择目录C：\temp。

（3）设置求解需要的内存为300（单位为MB）。

（4）选择Eigen ValuesSweeping选项卡。

（5）Initial frequency扫频初始频率为0Hz。

（6）End frequency扫频终止频率为500Hz。

（7）Number Of steps扫频次数为10。

（8）Number of Eigen Values文本框中输入特征值数8。

扫频从0～500Hz（30000r/min），间隔为50Hz，3000r/min。

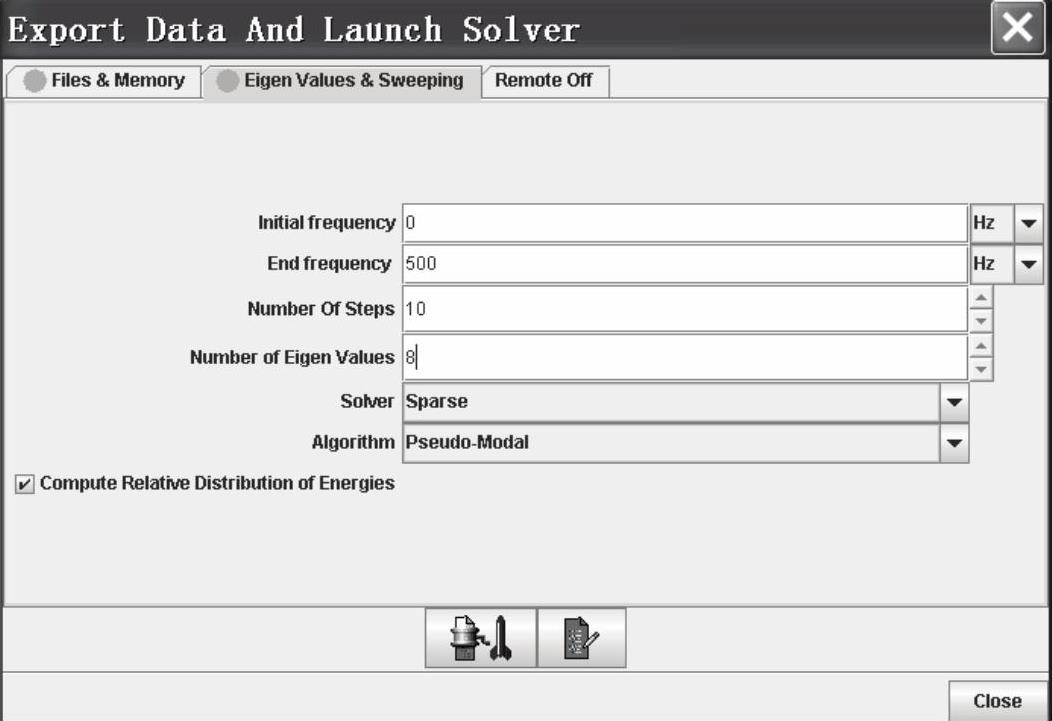

（9）Algorithm：临界转速计算方法为Pseudo-Modal（伪模态法），如图14-166所示（SAMCEF FieldV6.2版本）。

图14-166 选择Pseudo-Modal

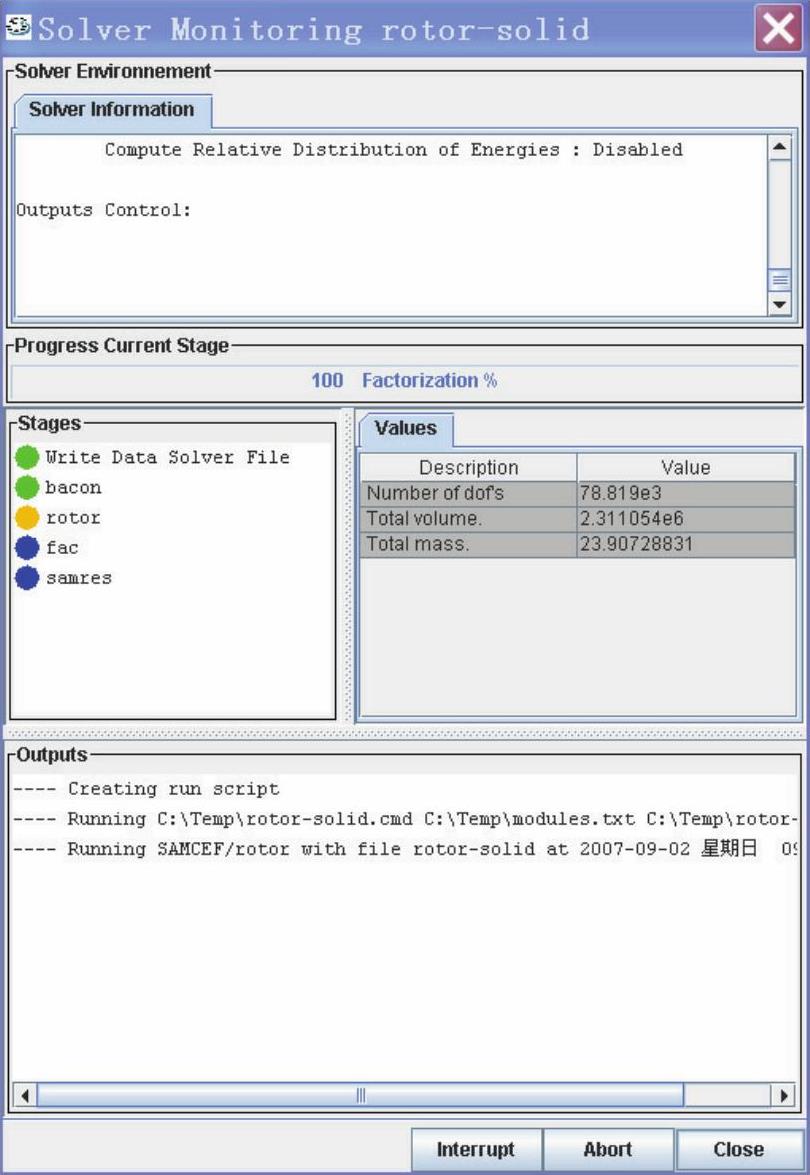

（10）单击图标，提交作业，并显示执行状态的监视对话框（如图14-167所示）。

图14-167 监视对话框

(11)当计算完成后，单击Close按钮，关闭监视对话框。

(12)再次单击Close按钮，关闭Solver Launch对话框。

(13)单击工具条中的保存文件快捷图标进行保存。
