14.12.4  网格划分

14.12.4 网格划分

单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理的快捷命令图标。

1.网格划分

（1）在数据树中选中Wire1，或者在图形上选中Wire1对应的几何模型。

（2）单击Length图标。

（3）设置Average Mesh Size为10，单位为mm。

（4）单击Apply按钮。

（5）单击Generate图标，弹出单元生成对话框。

（6）单击Apply按钮，生成一维梁单元，总计69个梁单元。

2.数据树

（1）在数据树Used Data中选中Beam_on_2_edge_of_Wire1和Beam_on_1_edge_of_Wire1_#1，单击鼠标右键，在弹出的快捷菜单中选择Show命令，显示属性标志。

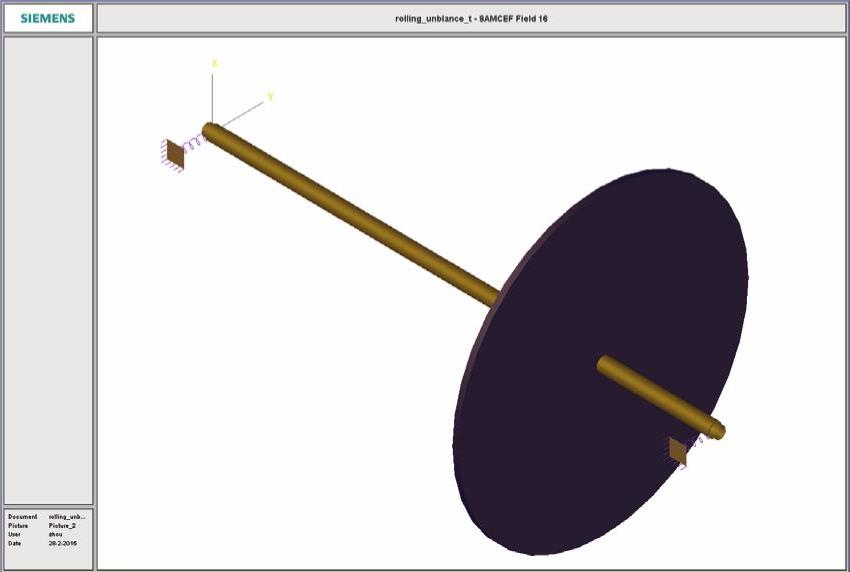

（2）在数据树Used Data中再次选中Beam_on_2_edge_of_Wire1和Beam_on_1_edge_of_Wire1_#1，单击鼠标右键，在弹出的快捷菜单中选择Display Data Aspect→Show命令，显示的转子形状见图14-250。

图14-250 有限元网格

（3）单击鼠标右键，在弹出的快捷菜单中选择Mesh Aspect→Shade命令，有限元网格着色显示。

3.保存文件

（1）单击工具条中的保存文件快捷图标。

（2）选择文件保存的目录，例如D：\Work

（3）输入文件名Rolloing_unblance_harmonic.sfield。

（4）单击Save按钮，保存文件。
