14.12.3 定义分析数据
单击Analysis Data图标，进入分析数据模块，同时显示出分析数据的快捷命令图标。
1.定义单元属性
（1）在数据树中选中Wire1，或者在图形上选中Wire1对应的几何模型。
（2）单击Behavior图标，弹出Behavior对话框。
（3）如图14-242所示，在Behavior下拉列表框中选择梁单元Beam。

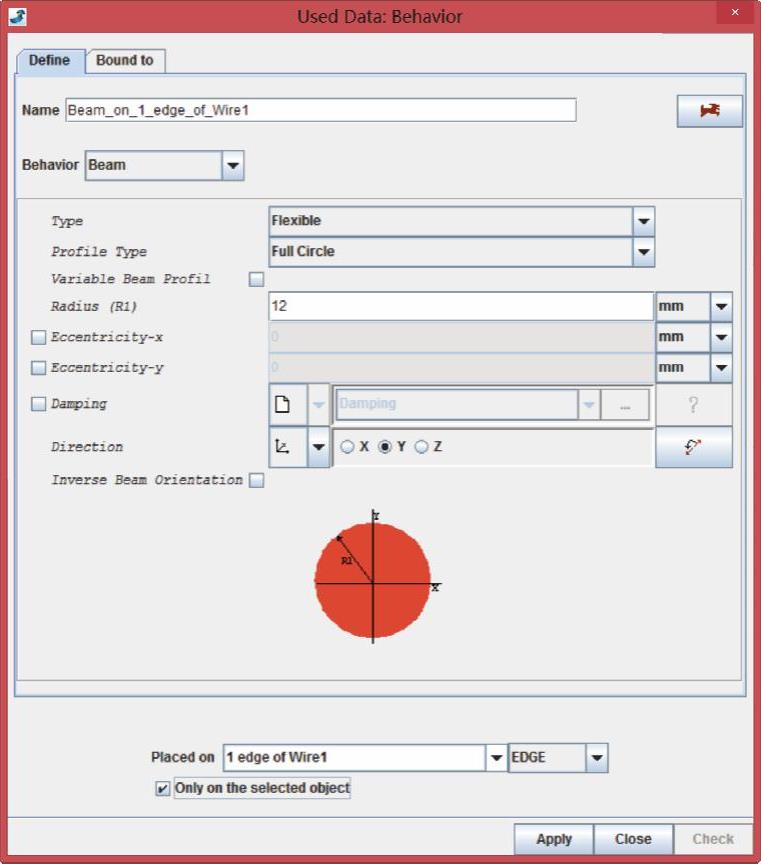

图14-242 定义单元特性对话框
（4）Type：默认为Flexible。
（5）Profile Type：在下拉列表框中选择Full Circle。
（6）Radius（R1）：将半径值设为12mm。
（7）Direction：选择Y或者Z单选按钮。
（8）在Placed on右侧的下拉列表框中选择EDGE。
(9)在图形中选择第一段Edge和第三段Edge。
(10)单击Apply按钮，在数据树Used Data项中生成了单元特性及其记录。
(11)重复上述过程，第二段Edge的半径为260mm。
2.定义材料特性
(1)在数据树中选中Wirel，或者在图形上选中Wirel对应的几何模型。
(2)单击Material图标，在弹出的对话框中创建材料特性。
(3)在Young's modulus文本框中输入210e9，后面的单位改为Pa。
(4)在Poisson's ratio文本框中输入0.34。
(5)在Mass density文本框中输入4400，注意后面的单位应为kg/m’。
(6)单击Apply按钮，确认材料特性输入数据。
3．设置转子信息
(1)在数据树中选中Wirel，或者在图形上选中Wirel对应的几何模型。
(2)单击鼠标右键，在弹出的快捷菜单中选择Rotor命令，弹出图14-243所示对话框。

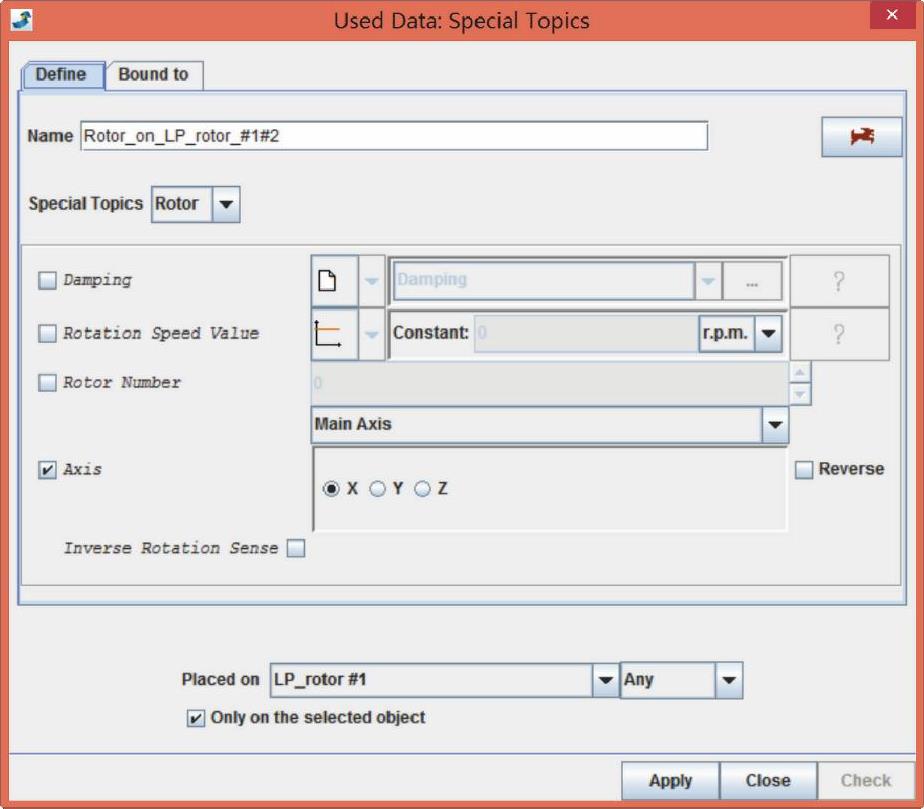

图14-243 转子定义对话框
（3）选中Axis并选择X轴作为转子的旋转轴。
（4）单击Apply按钮，定义几何为转子。
4.添加边界条件
（1）在数据树中选中Wire1，或者在图形上选中Wire1对应的几何模型。
（2）选择并单击Constraint图标。
（3）如图14-244所示，在Constraint下拉列表框中选择平动自由度约束Locking。
（4）在Frame Type下拉列表框中选择One Direction。
（5）在Direction选项组中选择X单选按钮。
（6）单击Apply按钮。
（7）在Constraint下拉列表框中选择转动动自由度约束Locking Rotation。
（8）单击Apply按钮。
（1）如图14-245所示，在Constraint下拉列表框中选择接地滚动轴承Ground Rolling-element Bearing。

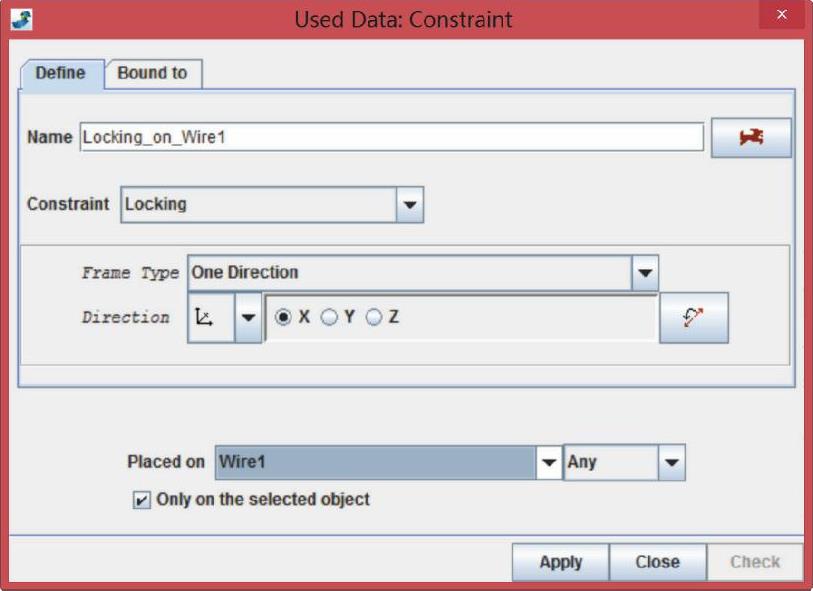

图14-244 约束平动自由度

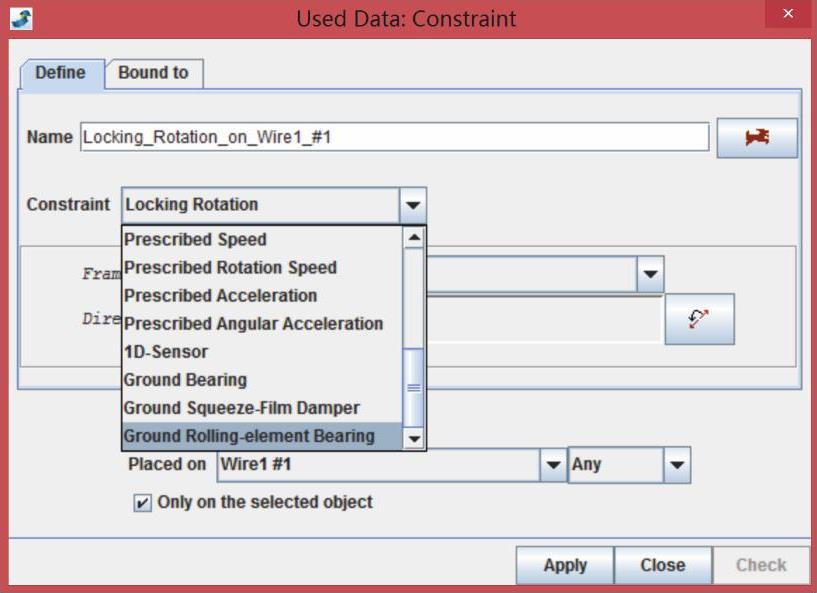

图14-245 约束转动自由度
（2）在Number of Rolling Elements文本框输入轴承滚珠数量18。
（3）在Kind of Rolling Element下拉列表框中选择单列径向球轴承Single-Row Ridial Ball Bearing。
（4）其他参数按照图14-246设置。

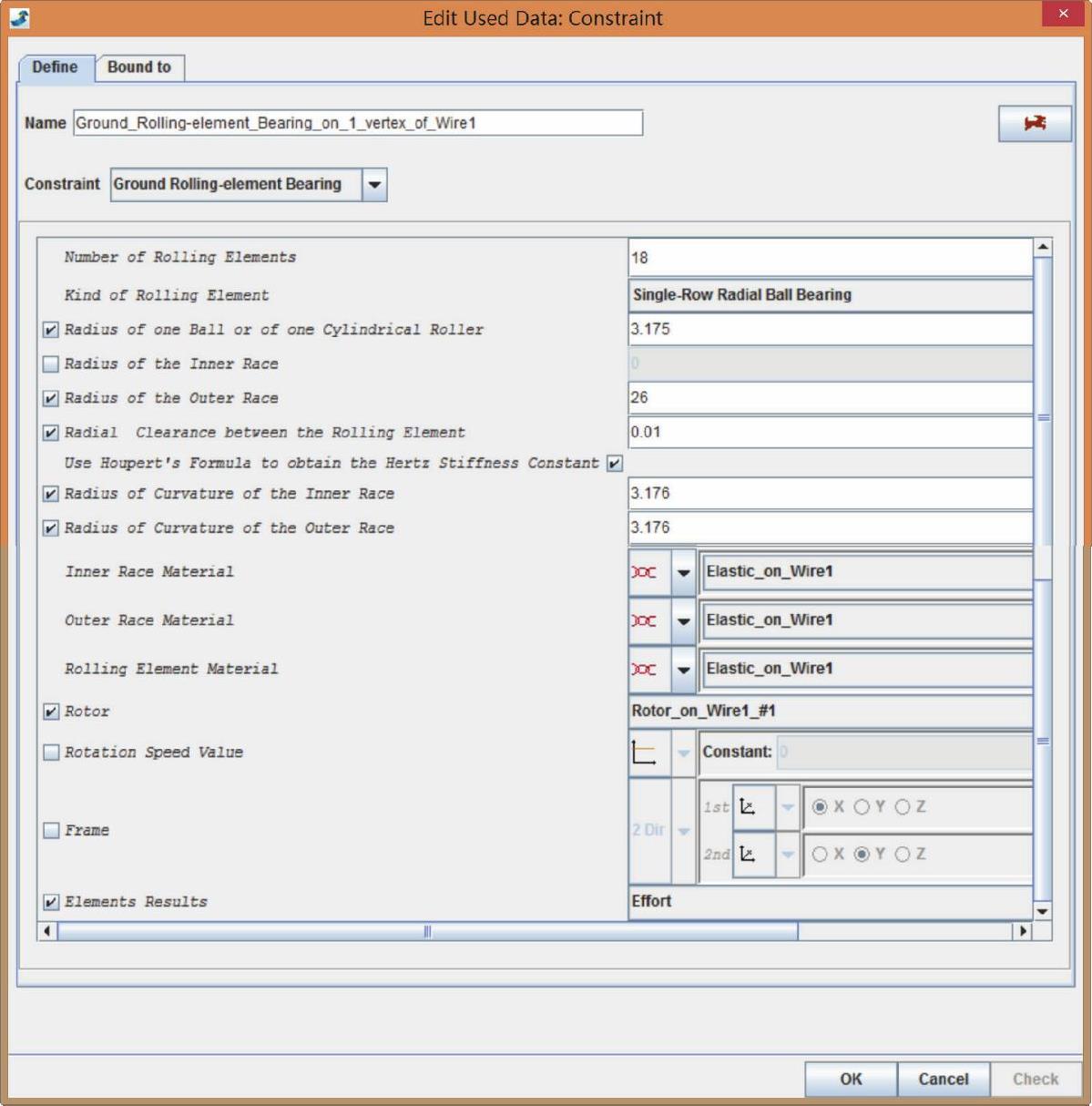

图14-246 定义滚动轴承
（5）选中Elements Results复选框后，单击右侧的
按钮，打开Archive对话框。
(6)如图14-247所示，在Archive对话框中定义轴承反力和相对位移输出。在左侧列表中单击Relative Position，选中Component 1和Component 2复选框。

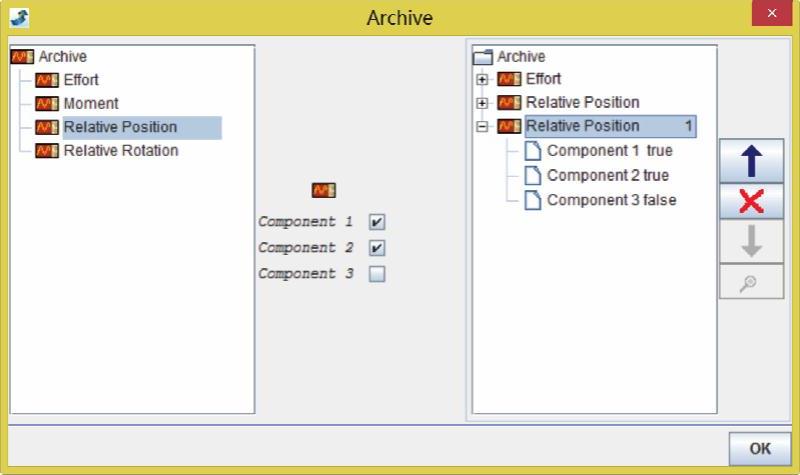

图14-247 轴承结果输出定义
（7）单击Effort，选中Component 1和Component 2复选框。
（8）单击右上角Archive下的Effort和Relative Position对应的
图标展开，单击OK按钮退出。
（9）在数据树中选中Wire1，或者在图形上选中Wire1对应的几何模型。
（10）单击Load图标。
（11）如图14-248所示，在Load下拉列表框中选择不平衡量载荷Unbalance。

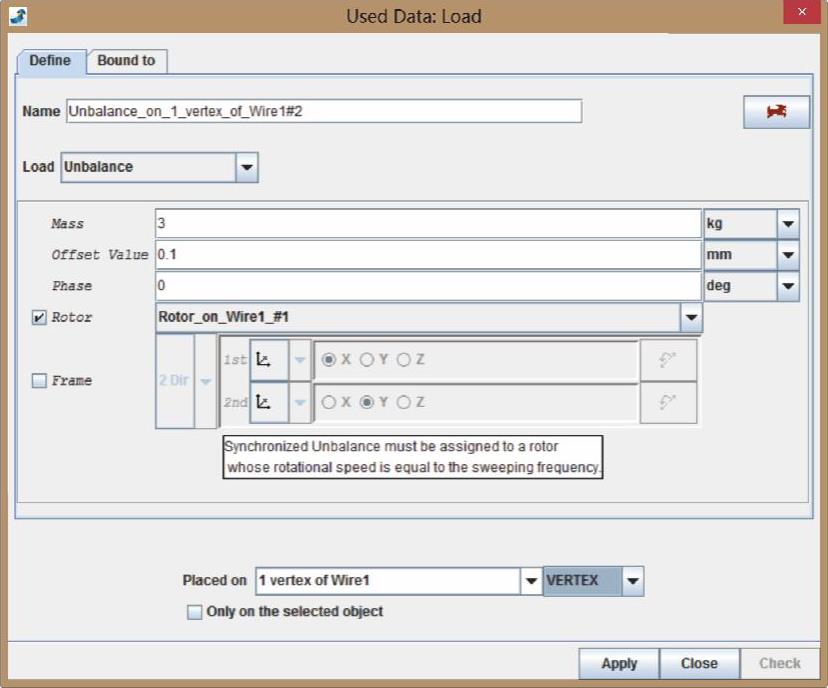

图14-248 不平衡量载荷
（12）Mass：输入3，单位为kg。
（13）Offset Value：输入0.1，单位为mm。
（14）Phase：设为Odeg。
（15）选中Rotor复选框并在右侧下拉列表框中选择Rotor_on_Wire1_#1。
（16）在Placed on右侧的下拉列表框中选择VERTEX。
（17）在图形上取选择位于690mm位置的点。
（18）单击Apply按钮，在数据树Used Data项中生成了单元特性及其记录。
5.数据树
（1）单击Used Data左侧的
图标，展开数据树。
（2）选中Used Data中的梁单元、材料特性、约束条件和转子，单击鼠标右键。
（3）在弹出的快捷菜单中选择Hide命令，关闭这些定义标志的显示，如图14-249所示。

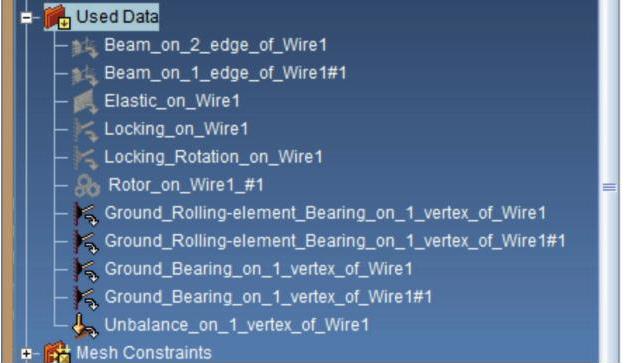

图14-249 数据树中已定义的数据
