14.12.5  求解

14.12.5 求解

单击Solver模块图标，进入求解模块。

（1）单击Convert and Launch图标，弹出图14-251所示对话框。

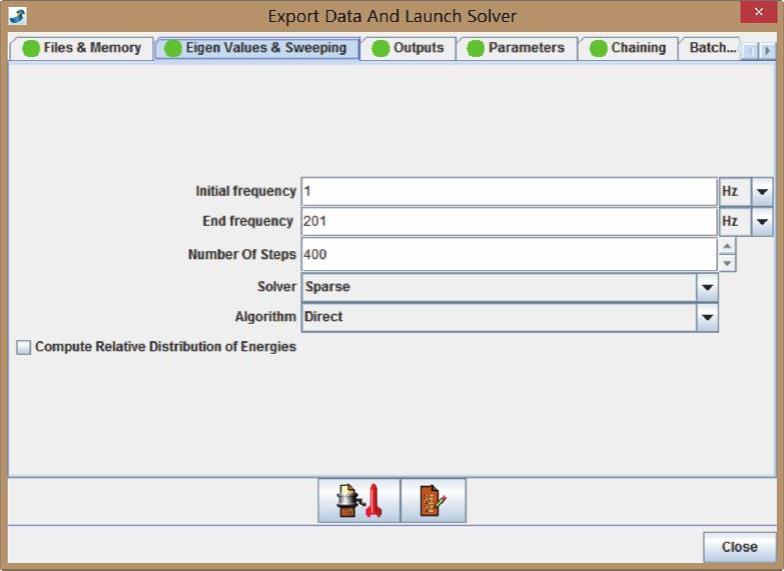

图14-251 求解参数设置对话框

（2）设置工作目录，浏览并选择目录C：\temp。

（3）设置求解需要的内存为300（单位为MB）。

（4）选择Egien Values&Sweeping选项卡。

（5）如图14-251，Initial frequency：输入1，单位为Hz。

（6）End frequency：输入201，单位为Hz。

（7）Number of Steps：输入400。

（8）Algorithm：选择直接法Direct。

（9）单击图标，提交作业，弹出求解监控对话框。

（10）当计算完成后，单击Close按钮关闭监控对话框。

（11）再次单击Close按钮，关闭Solver Launch对话框。

（12）单击工具条中的保存文件快捷图标保存文件。
