16.4.6  后处理

单击Result模块图标，进入结果显示模块。

（1）单击Results左侧的图标，展开结果数据树。

（2）双击Functions。

（3）双击Complex Eigen Frequency，得到频率与转速的关系曲线图。

（4）单击图标，在弹出对话框右下角的Complex Options选项组的下拉列表框中选择Imaginary Part。

（5）在Units&User Scale选项组中，在Abscissa Unit下拉列表框中选择单位tr/s，在Ordinate Unit下拉列表框中选择单位tr/s。

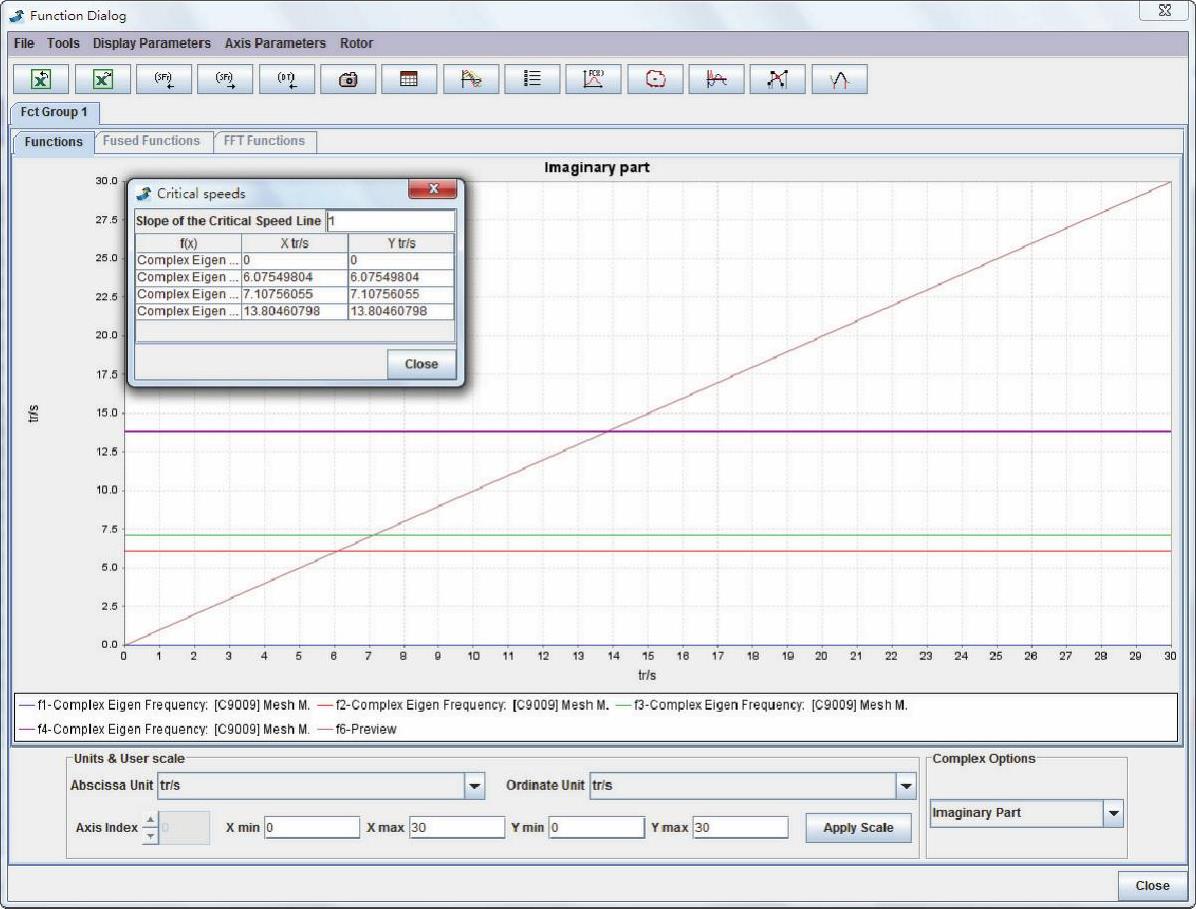

（6）选择Rotor→Critical Speed菜单命令，频率与转速的关系曲线图Compbell图如图16-50所示。四阶临界转速分别为0Hz、6.08Hz、7.11Hz和13.80Hz。

图16-50 Compbell图
