一个二轴（分支）轴系由发电机-齿轮箱-压缩机组成，如图16-54所示，参数见表17-2。计算考虑齿轮刚度（柔性）轴系的固有频率和模态形状。
此例演示如何处理齿轮连接刚度（柔性）。发电机轴简化为3个轴段，压缩机轴简化为3个轴段。发电机轴和压缩机轴通过齿轮连接，齿轮齿的刚度为2.82462E6 Nm/rad。轴的其他部件以附加转动惯量计入模型中，轴系计算分析模型见图16-54。

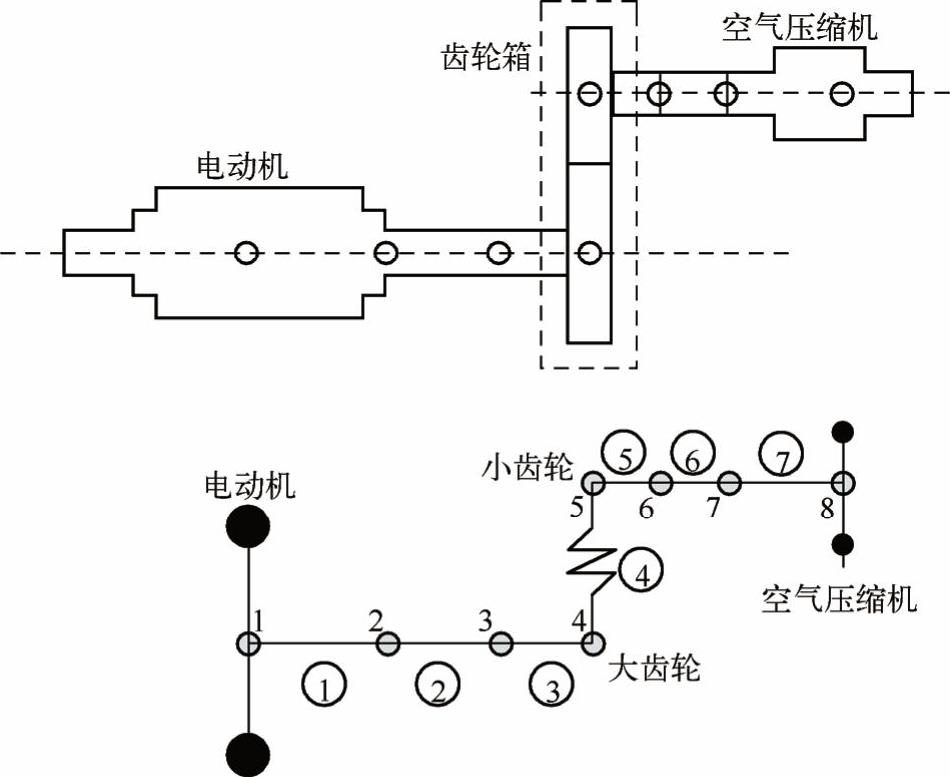

图16-54 发电机-齿轮箱-压缩机轴系简图

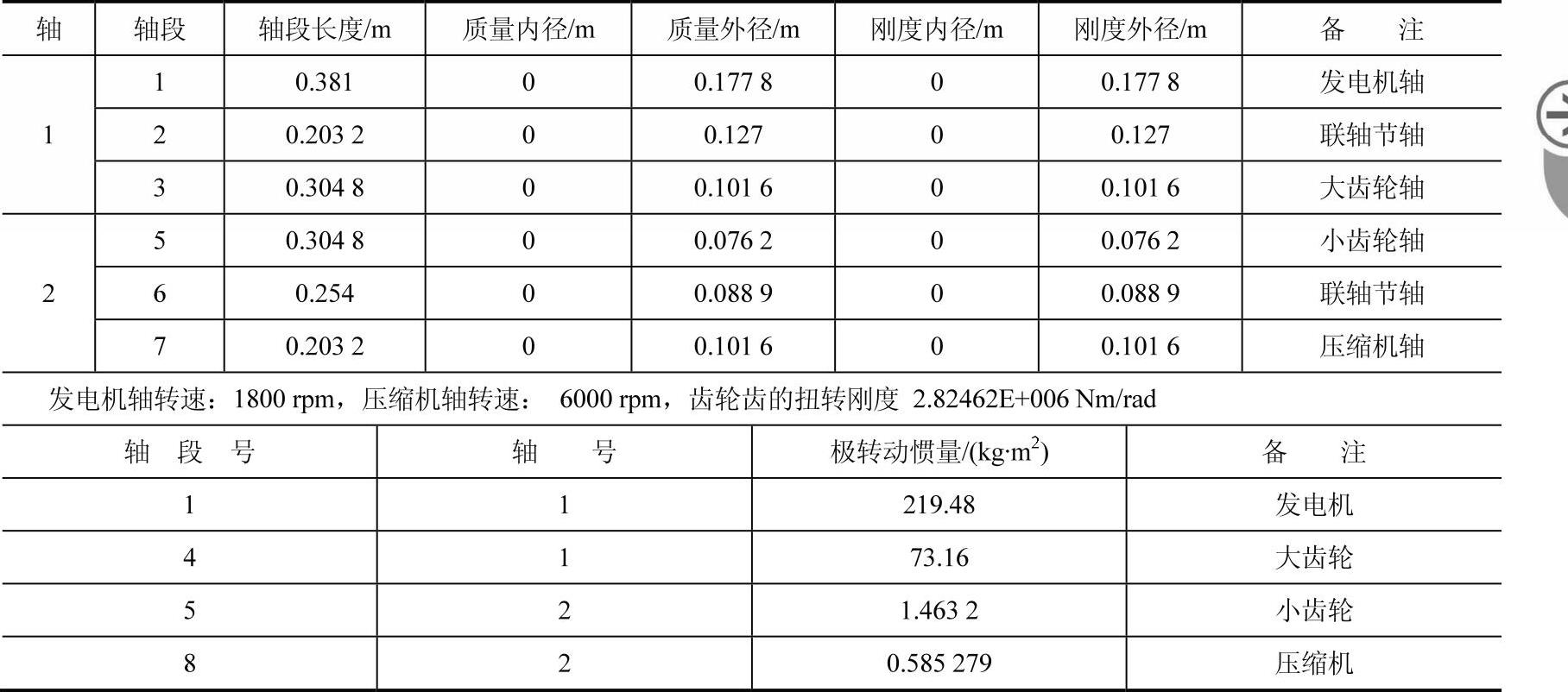

表16-2 发电机-齿轮箱-压缩机轴系模型参数
