16.4.7  直接法求解

16.4.7 直接法求解

（1）单击Convert and Launch图标，进入求解设置对话框。

(2)单击Egien Values& Sweeping标签，进入特征值选项卡。

(3)Algorithm:选择Direct（直接计算方法）。

(4)当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。

(5)单击工具条中的保存文件快捷图标保存文件。

(6)单击Result模块图标，进入结果显示模块。

(7)在数据树中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图（如图16-51～图16-53所示）。

(8)单击图标，弹出Save Picture菜单。

(9)在Standard Value栏中选择Very Big (A2 on screen)选项。

(10)选择White Background和Add Border选项。

(11)单击OK按钮保存图片。

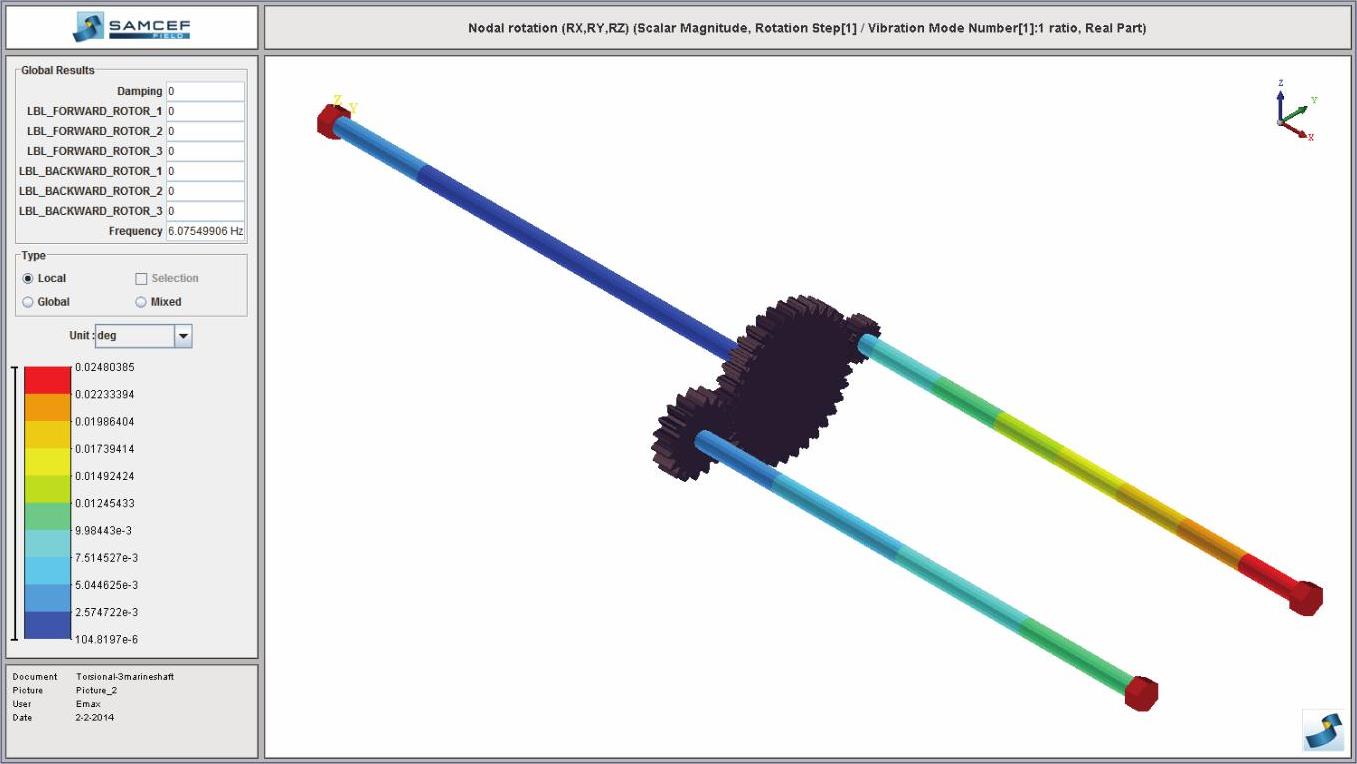

图16-51 第1阶固有频率和振型

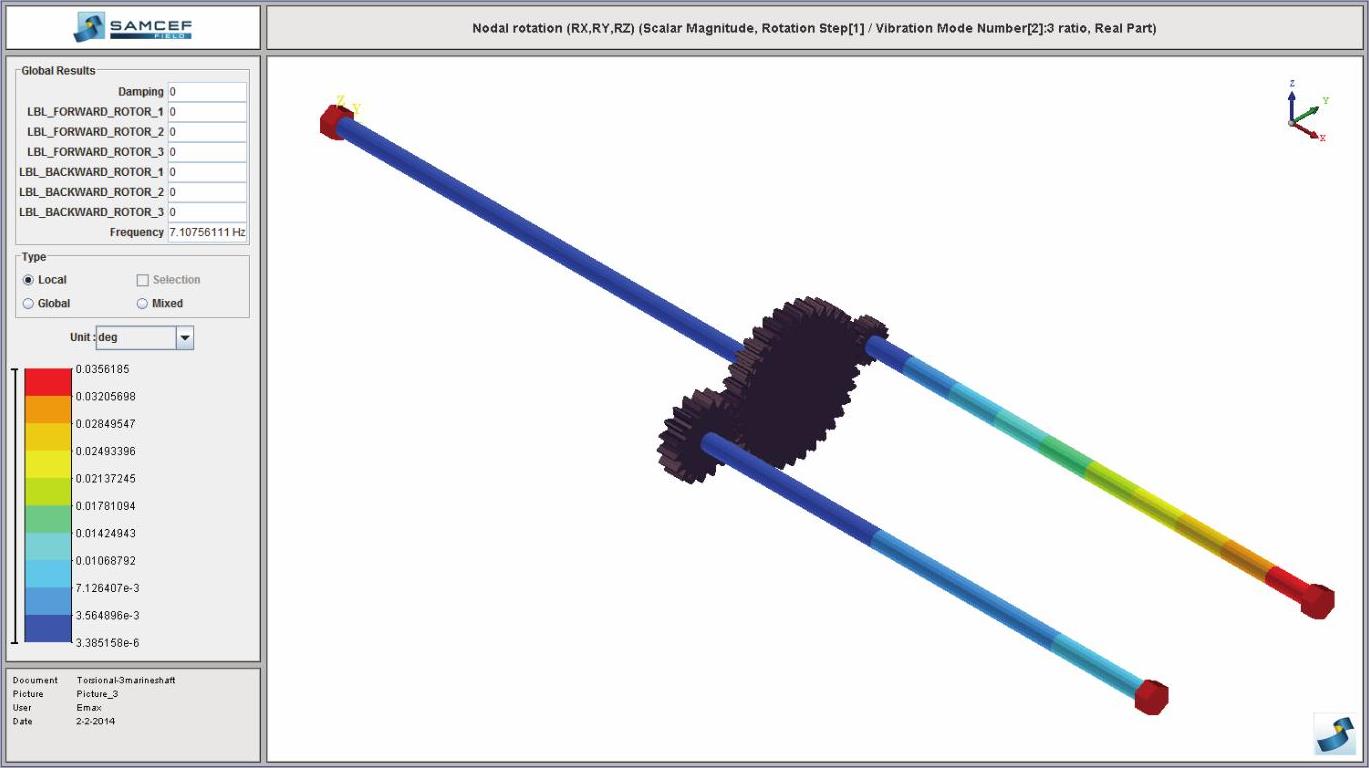

图16-52 第2阶固有频率和振型

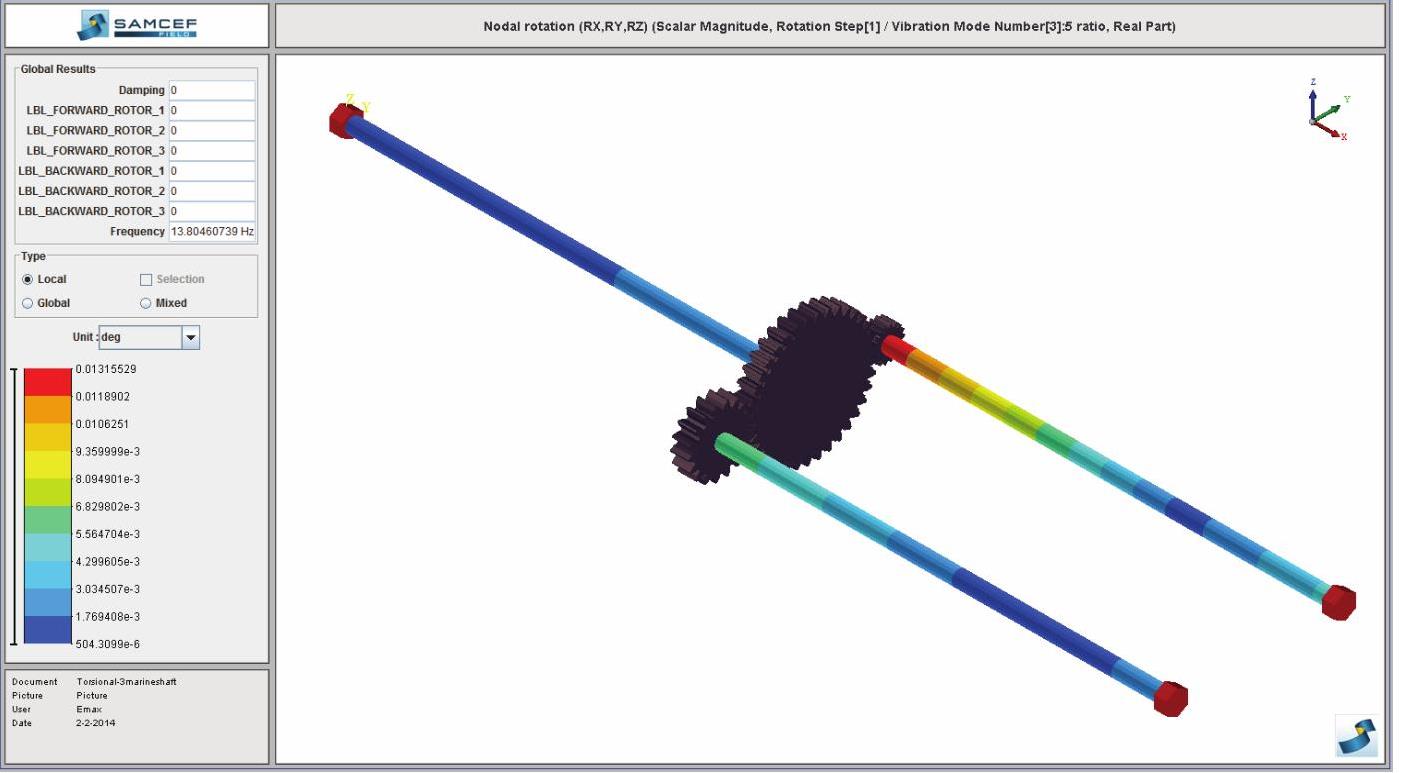

图16-53 第3阶固有频率和振型
