车床传动路线表达式

2.车床传动路线表达式

为了直观的了解车床传动链的情况,借助传动路线表达式,可以一目了然地看出传动链的走向。

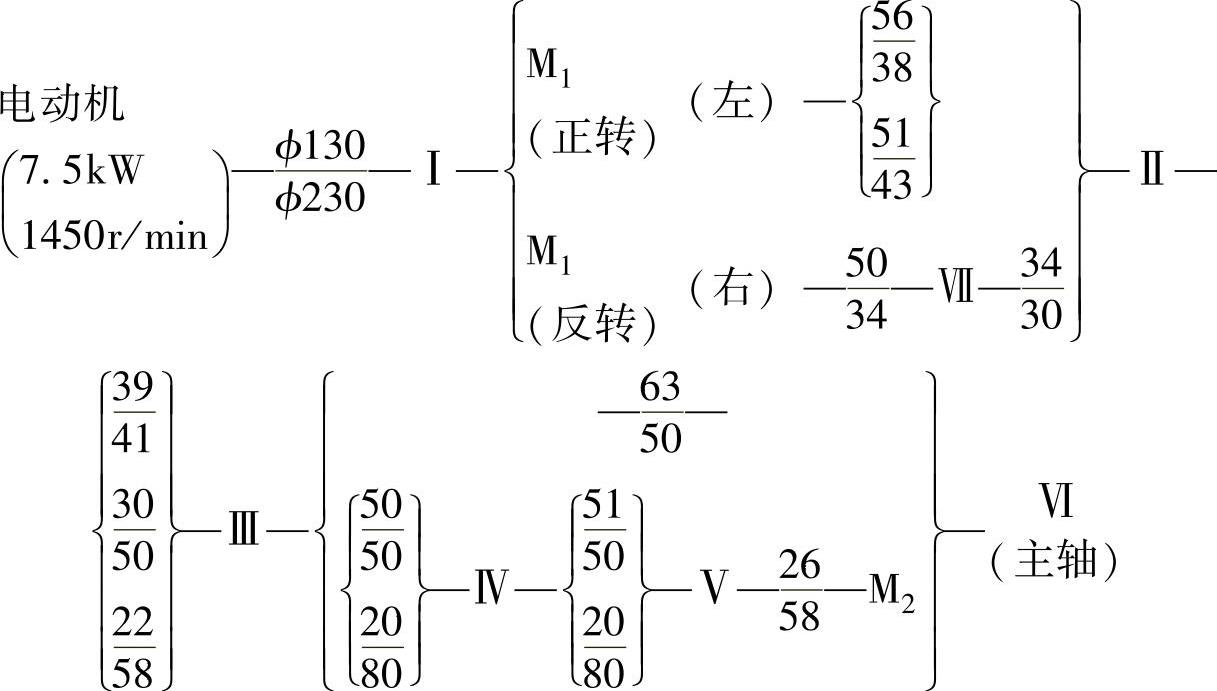

(1)车床主运动传动路线表达式

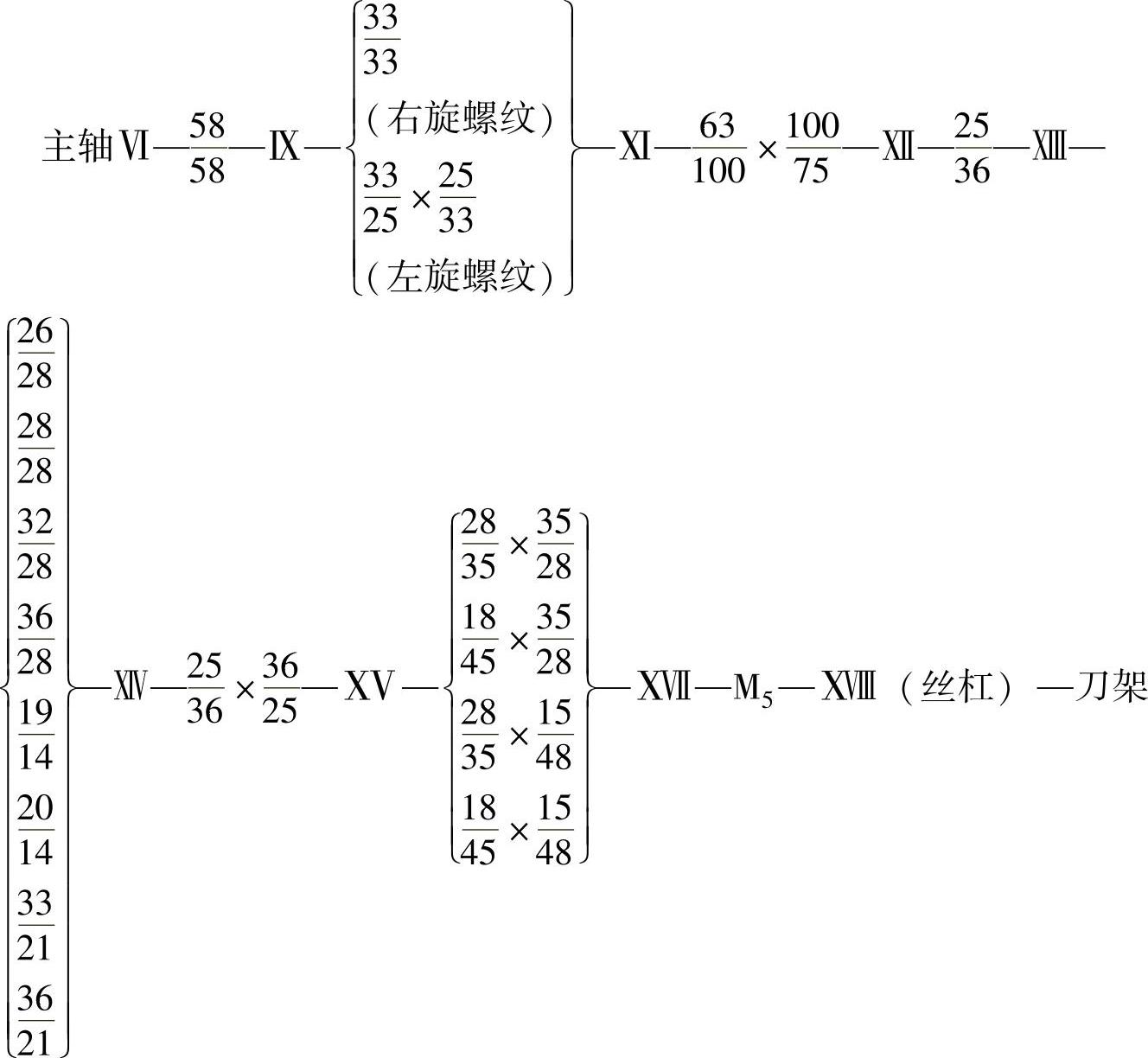

(2)车削米制螺纹传动路线表达式

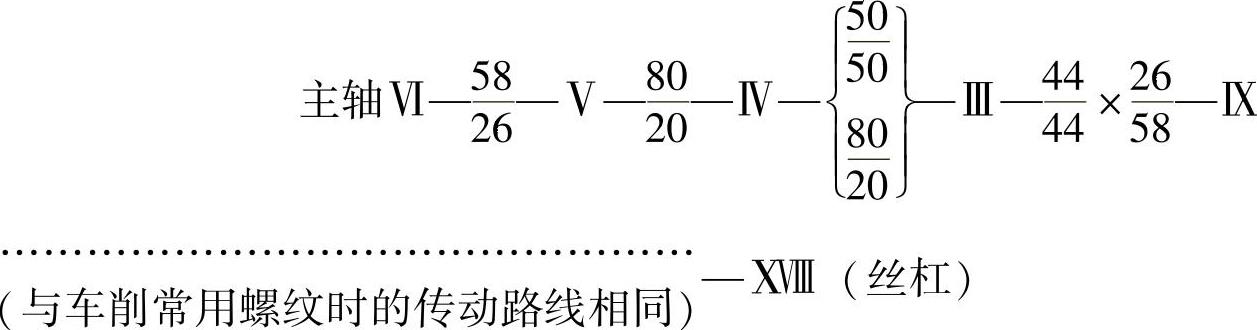

(3)车削大导程米制螺纹传动路线表达式


(4)轴向、径向和刀架快速空行程传动路线表达式
