4.5  XW6132卧式万能升降台铣床传动系统

图4-22所示为XW6132铣床传动系统图。铣床上的传动链，基本是外联系传动链，即主运动与进给运动之间没有任何联系。每个传动链由单独的电机驱动。如果存在内联系传动的话，只能在铣螺旋线时，进给传动之间可产生内联系传动（关于铣螺旋线的内容见铣工操作一章）。

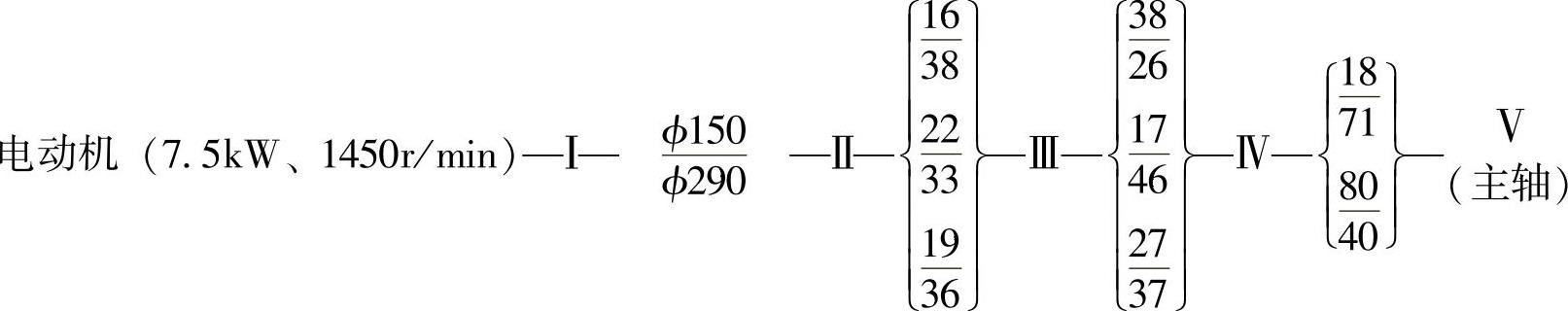

铣床主运动传动路线表达式为：

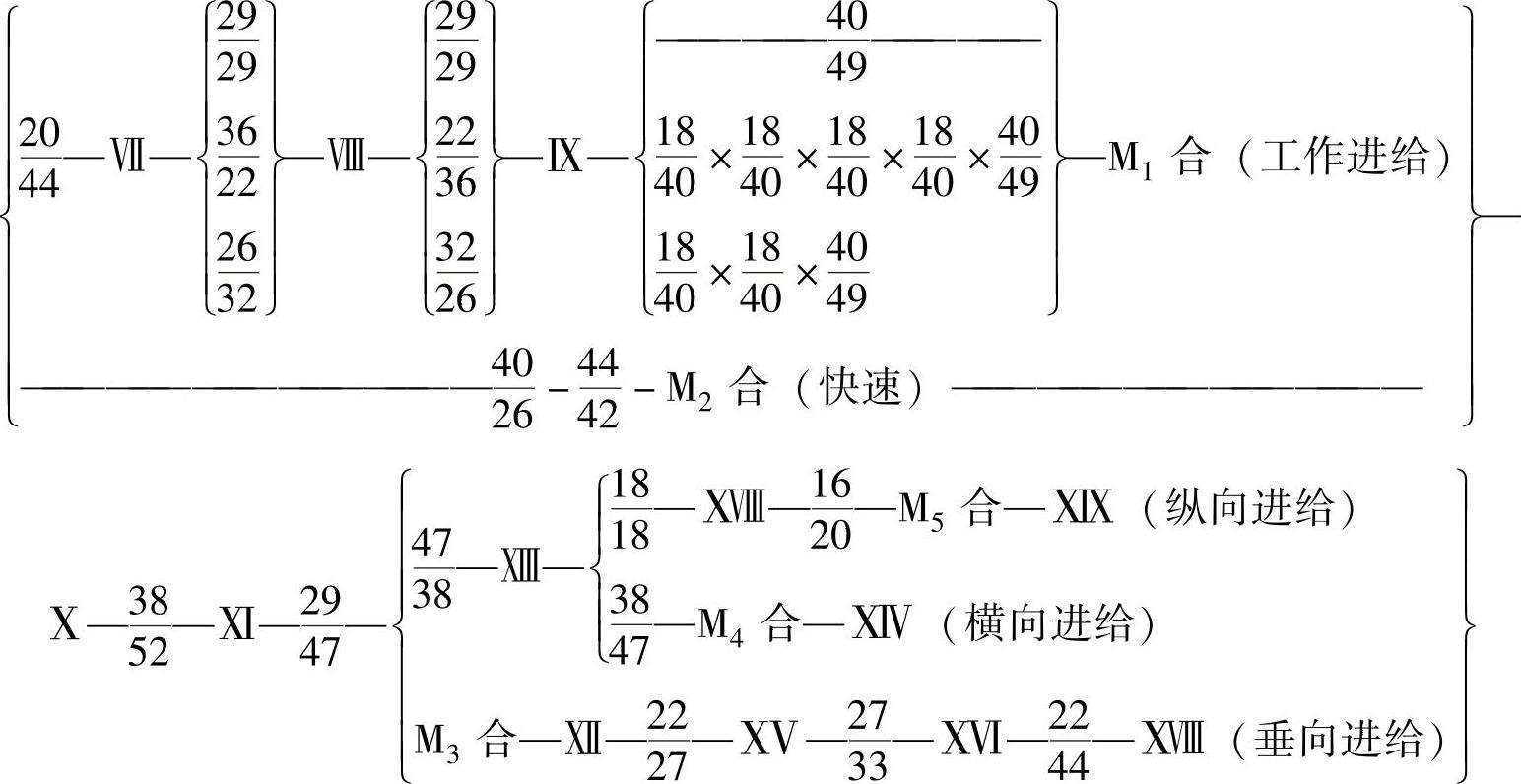

铣床进给运动传动路线表达式为

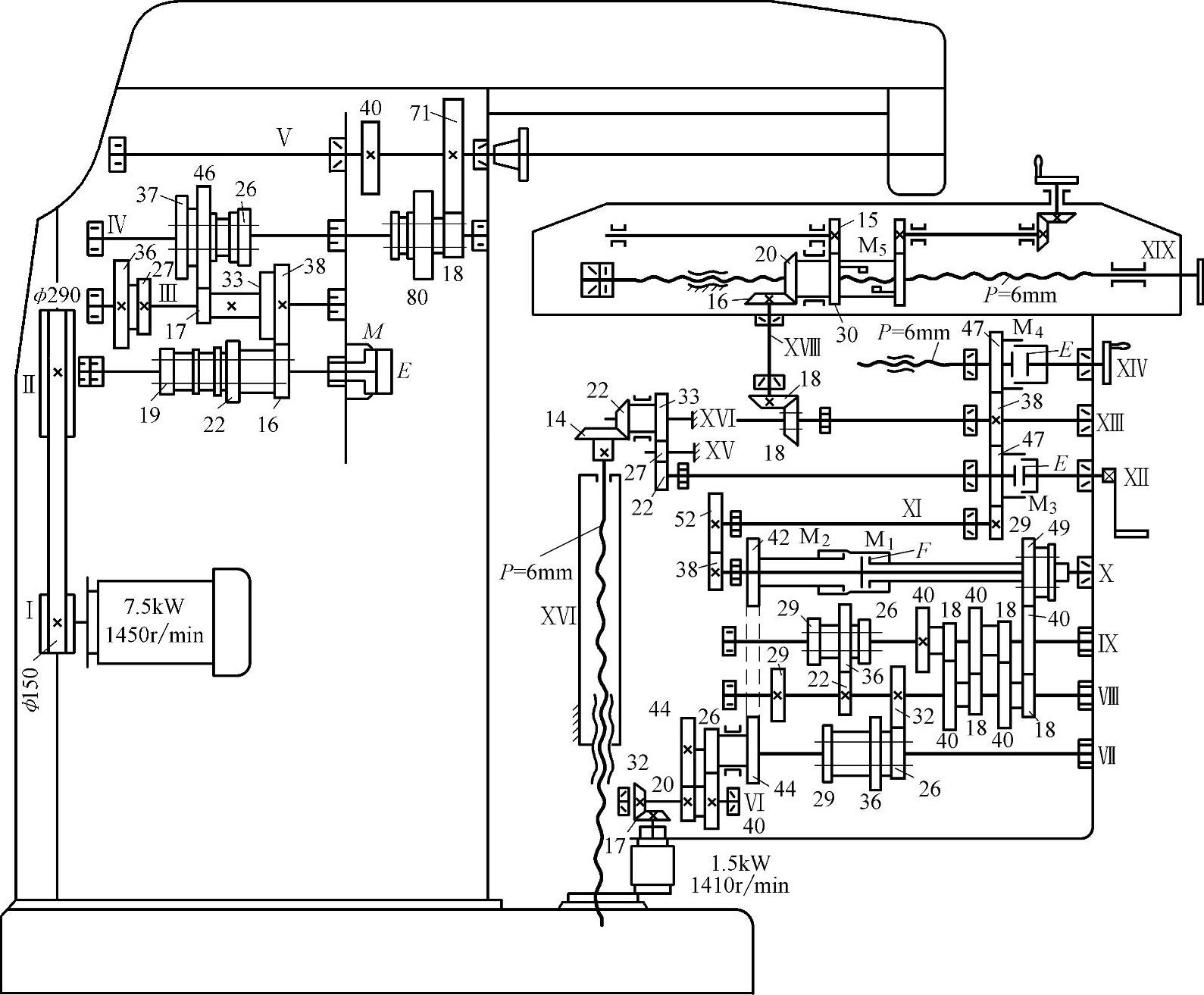

图4-22 XW6132铣床传动系统图

铣床传动系统分析的过程与车床一样，且比车床的传动系统简单，在此不再赘述了。
