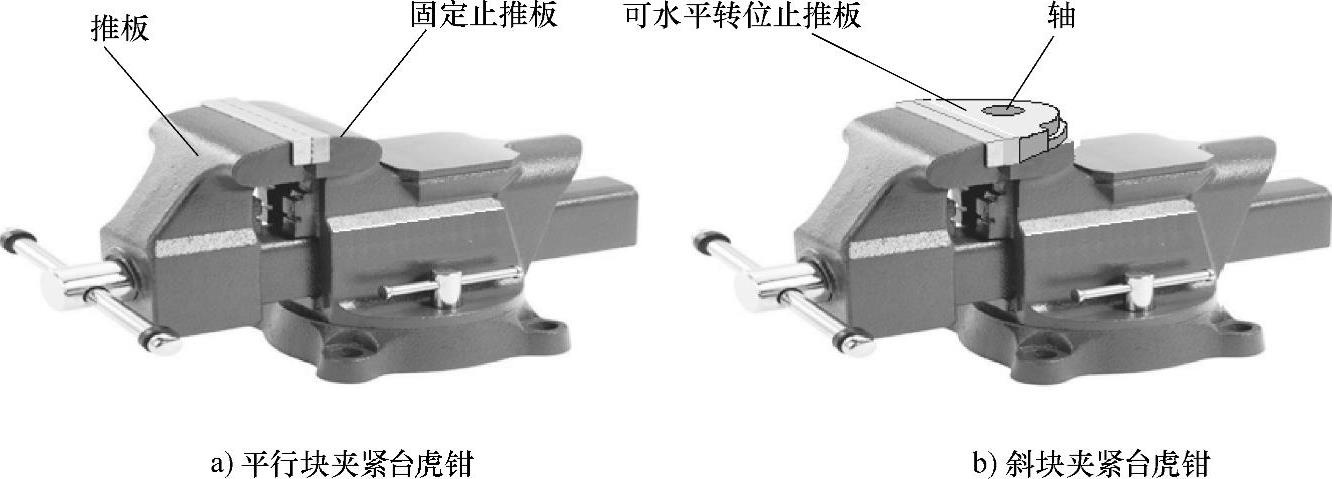

图7-9所示为对只能夹紧平行块的台虎钳进行改进的、可夹紧斜块台虎钳上的水平转位止推板零件图。台虎钳结构的改进如图7-10b所示。

当成形面素线是直线时称为直线成形面。图7-9所示零件的直线成形面呈柱状，切削宽度较大。根据直线成形面的素线长度、轮廓的构成和图样上的其他要求，可选择和采用以下常用铣削加工方法：

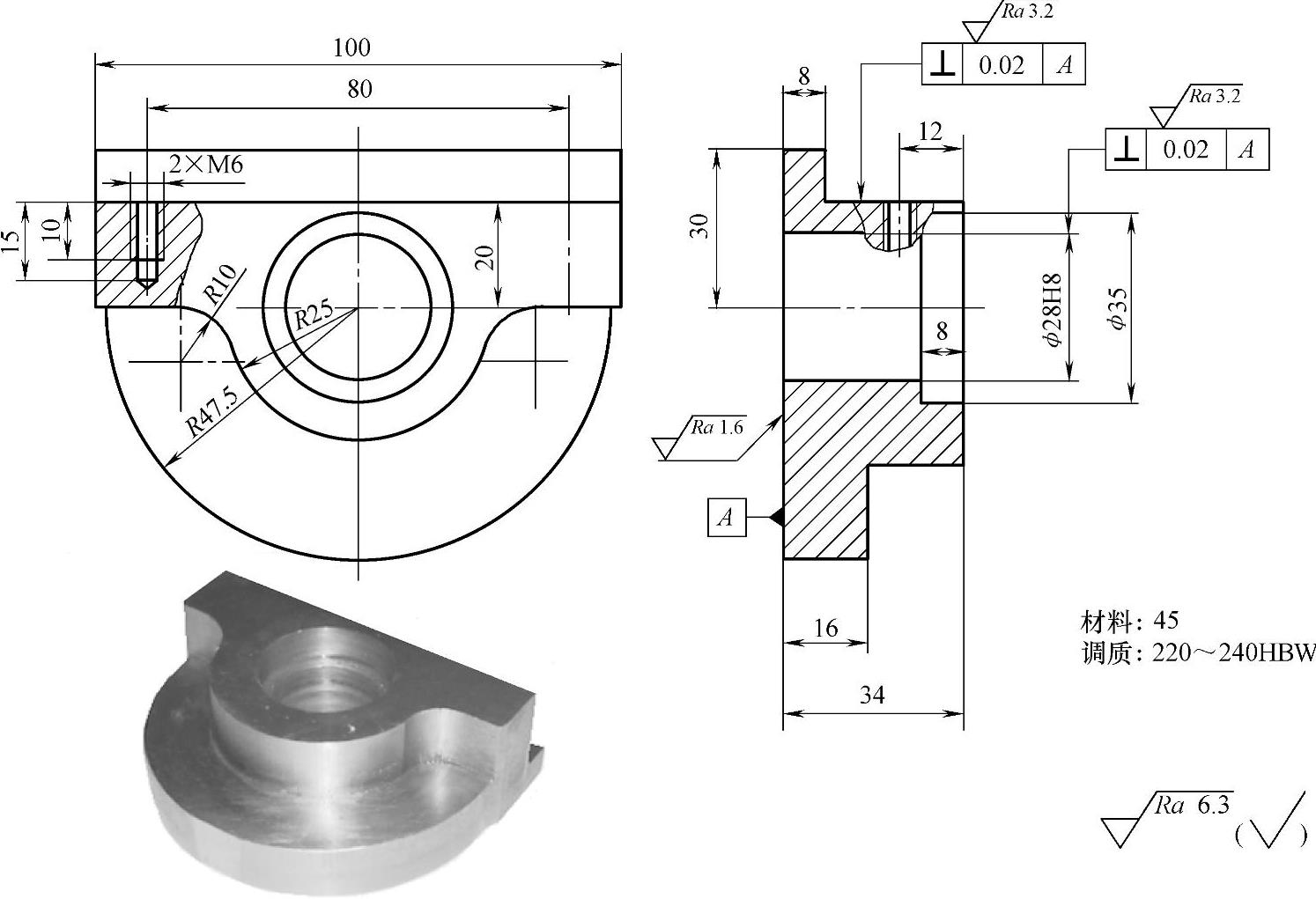

图7-9 水平可转位止推板零件图

图7-10 台虎钳结构的改进

（1）按划线铣削直线成形面 当零件数量不多、外形不规则或技术要求不高时，通常采用划线法，然后按线进行铣削。

（2）用分度头或回转工作台铣削直线成形面 如果直线成形面是圆弧面时，且当其中心与定位中心重合时，使用回转工作台十分便利。

（3）用仿形法铣削直线成形面 此方法用于批量较大的生产场合。

（4）用成形铣刀铣削直线成形面 图7-9所示的可转位止推板上的直线成形面的曲率中心恰好与孔ϕ28H8重合，因此加工时以该孔和基准面A定位，使基准重合，既可保证定位安装牢固，又能达到图样提出的垂直度要求。图7-11所示为直线成形面加工过程演示。

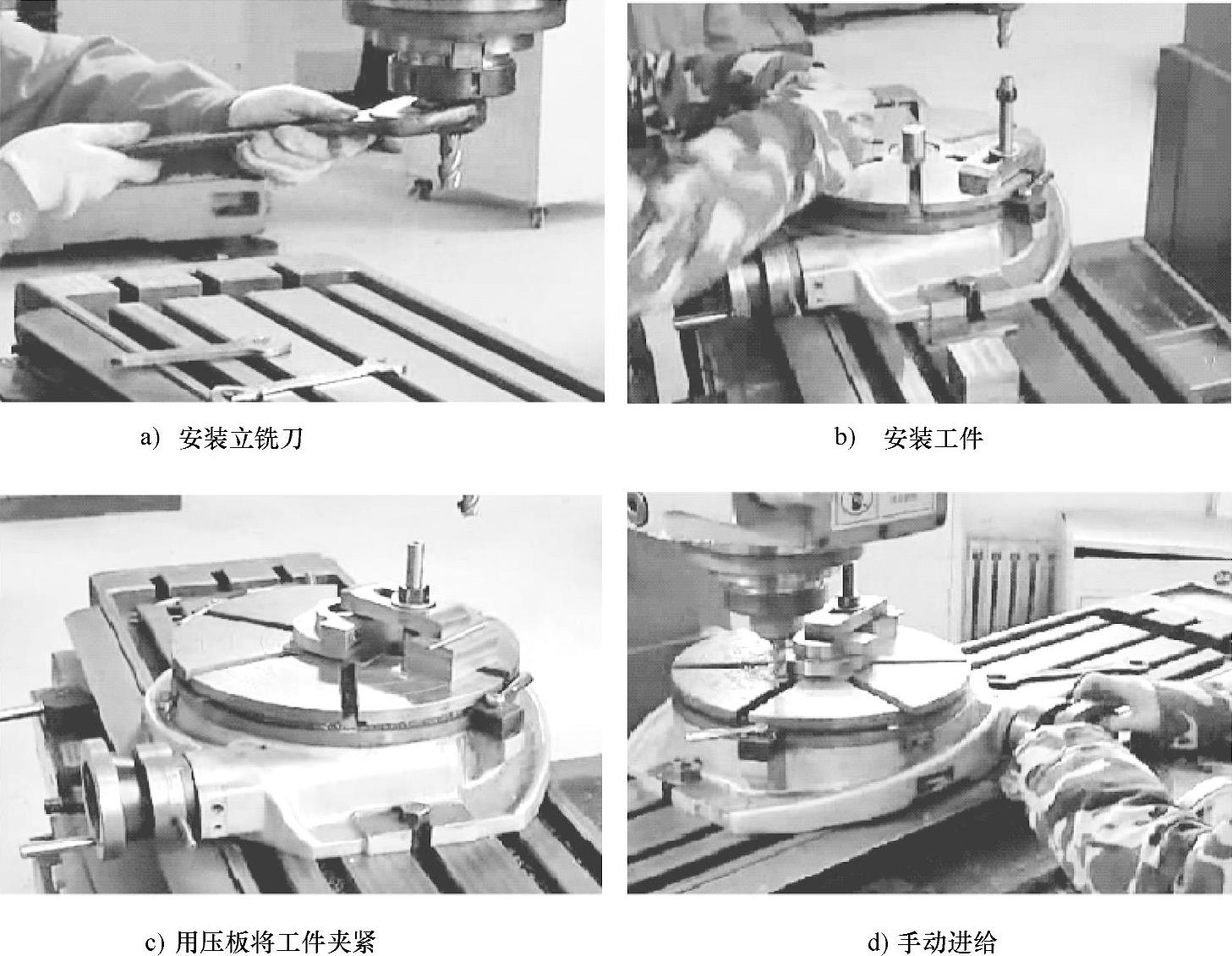

图7-11 直线成形面加工过程演示
