铣削螺旋槽时的内联系传动

在铣床上铣削螺旋槽，需要工件随工作台移动时，还要按一定的传动比进行旋转，即工作台作轴向运动时，工件同时旋转。因此在铣削时，需要分度头与工作台丝杠相连形成内联系传动，如图7-12所示。

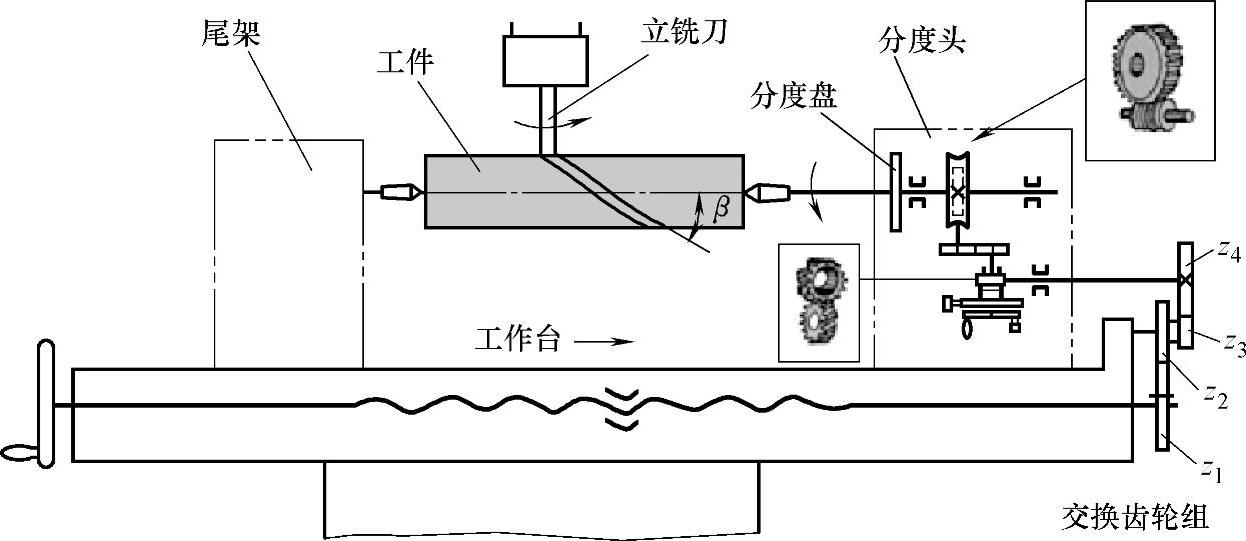

图7-12 铣螺旋槽时的内联系传动原理图

由图7-12可知，要实现这种传动，需要把工作台丝杠的运动通过工件右侧的交换齿轮，把运动传递给分度头。分度头带动工件旋转。

确定内联系传动比的关键是对交换齿轮的计算。

假设工件每转一圈，螺旋线上升的距离为导程P_z，工作台丝杠的导程为P_丝，则当工件转一转时，工作台轴向丝杠应转转，传动链为

传动比i为

按此传动比i，就可以配置交换齿轮了。
