9.1.2  齿轮轴加工工艺分析

通过以上技术分析，可参照表8-3，确定齿轮轴各外圆表面机械加工工艺方案，见表9-1。

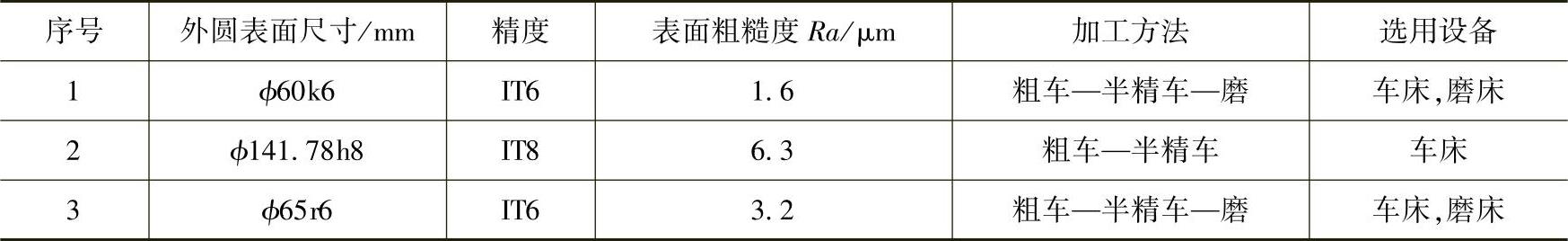

表9-1 齿轮轴各外圆表面机械加工工艺方案

ϕ65r6外圆表面上的键槽在立式铣床上加工。齿轮轴上的齿部采用滚齿机加工，经表面渗碳、淬火处理后，由磨齿机最终完成。

齿轮轴热处理方案有三个：①锻造毛坯后，正火处理，提高可加工性；②粗加工后安排调质处理，提高材料的综合机械加工性能；③滚齿加工结束后，安排齿面的表面渗碳淬火处理，提高齿面的抗疲劳强度、耐磨性和抗冲击能力。

辅助工序安排的内容有工件的检验、去毛刺、清理和涂防锈油等。其中，检验工序是主要的辅助工序，它对保证产品质量有极为重要的作用。

表9-2 齿轮轴机械加工工艺过程卡
