9.1.4  车削加工工序卡的编制

9.1.4 车削加工工序卡的编制

编制机械加工工序卡的基本要求是：

1）根据制定的工艺方案，确定加工余量。本例为成批生产，采用查表方法确定各工序的加工余量。

2）正确绘制工序简图。在工序简图中主视图与工件装夹方向一致，正确标注工序尺寸及公差，注明工件定位与装夹方法。

3）正确填写工序卡片。工步号之间要留有空号，以便日后修订时可增加新的工步。文字描述要准确、清晰、无误。

4）合理选用机床、夹具、刀具、切削用量和工时定额。

受篇幅限制，本例中仅编写出齿轮轴粗车和半精车的车削加工工序卡片，其他卡片仅提供视频课件，供参考练习。

1.确定各工序加工余量、工序尺寸公差

加工余量的确定参照第8章介绍的方法进行。表9-3是查得的各工序中外圆表面加工余量、工序尺寸及公差。线性尺寸的极限偏差值按表1-5选取。

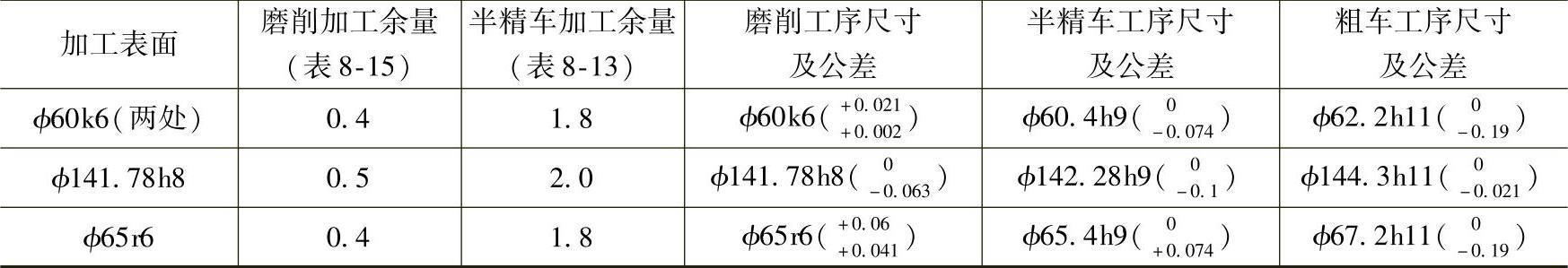

表9-3 各工序外圆表面加工余量、工序尺寸及公差 （单位：mm）

2.绘制各工序工序简图

齿轮轴的粗车、半精车工序简图如图9-3、图9-4所示。

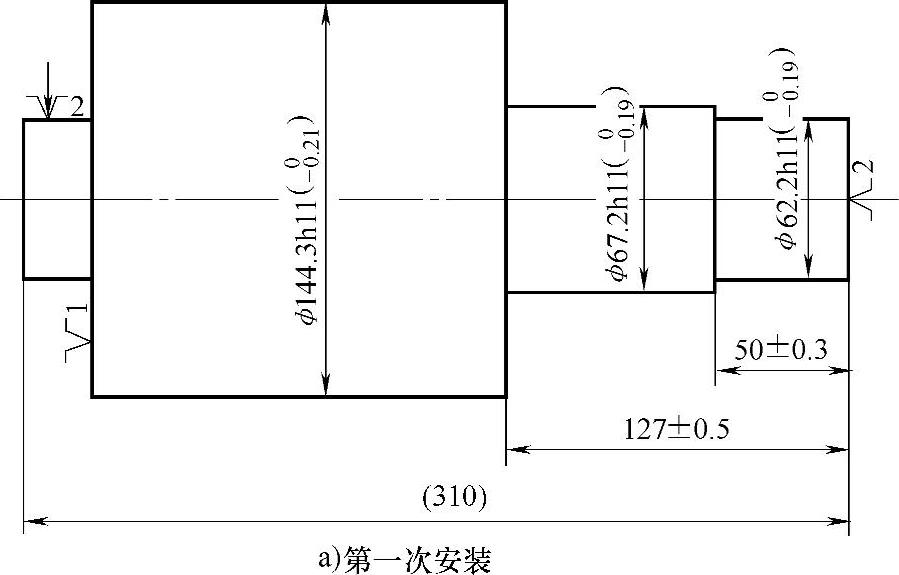

图9-3 齿轮轴粗车工序简图

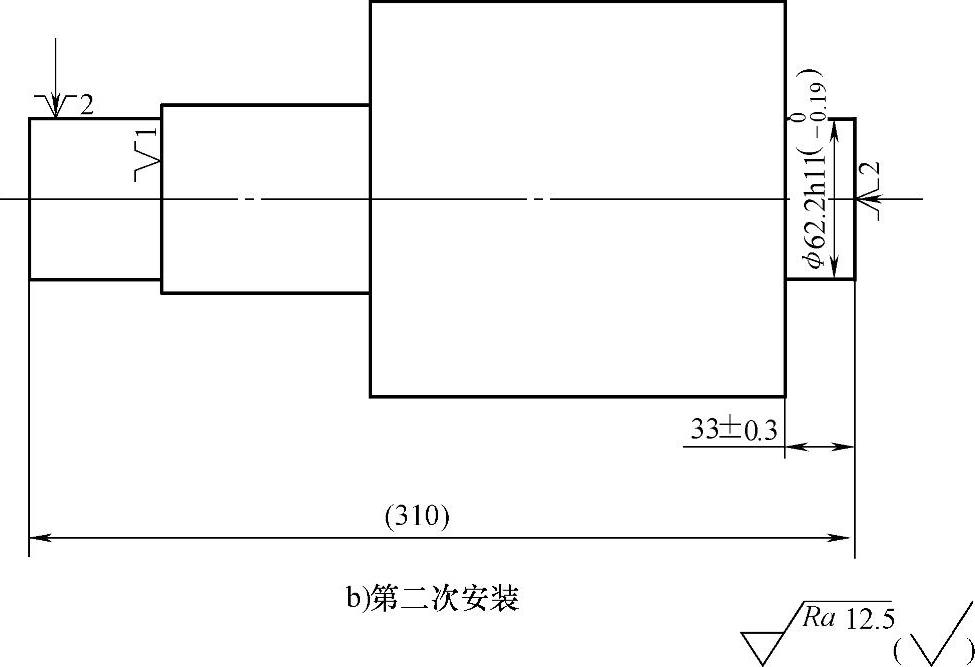

图9-3 齿轮轴粗车工序简图（续）

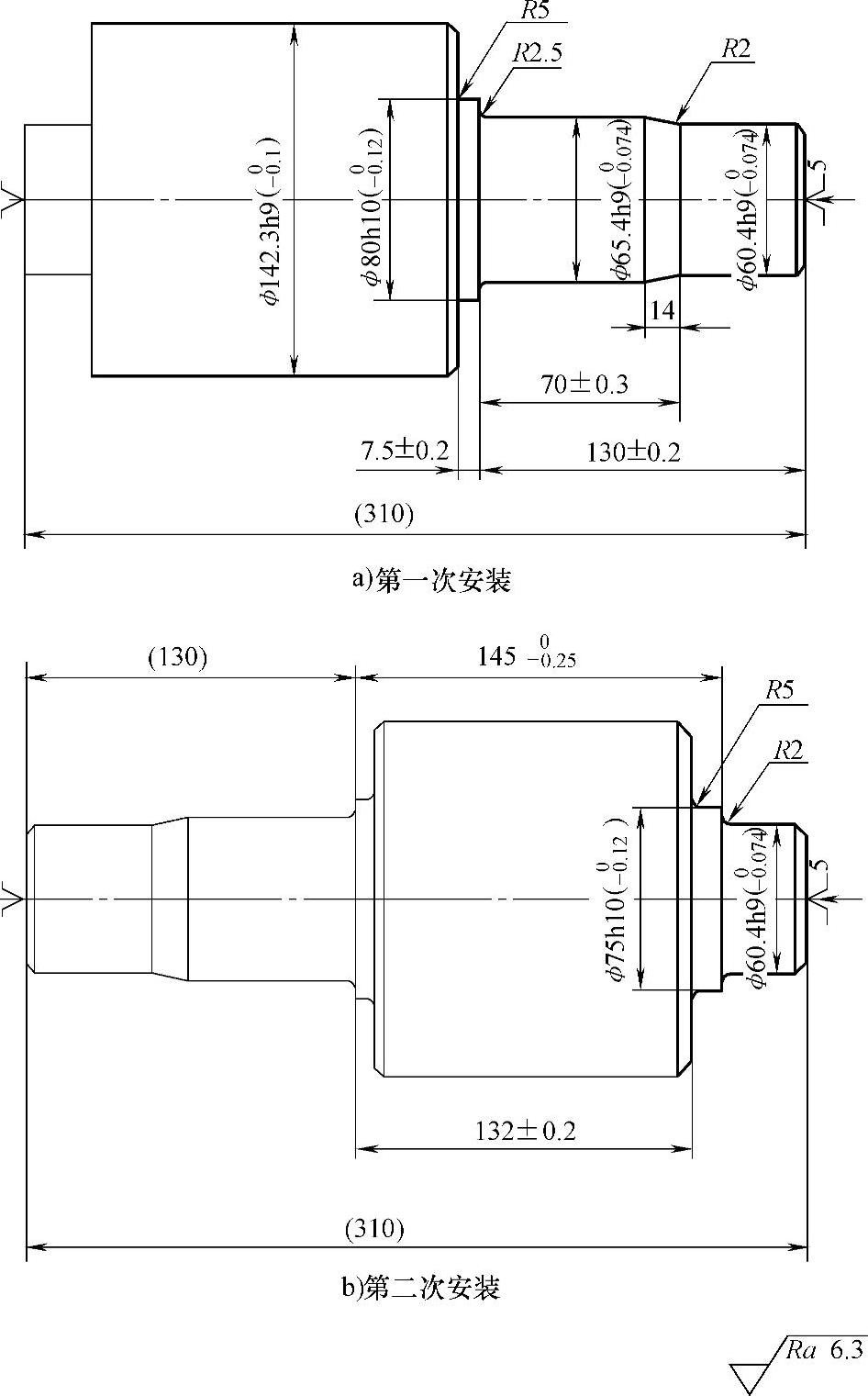

图9-4 齿轮轴半精车工序简图

3.填写工序卡（表9-4，表9-5）

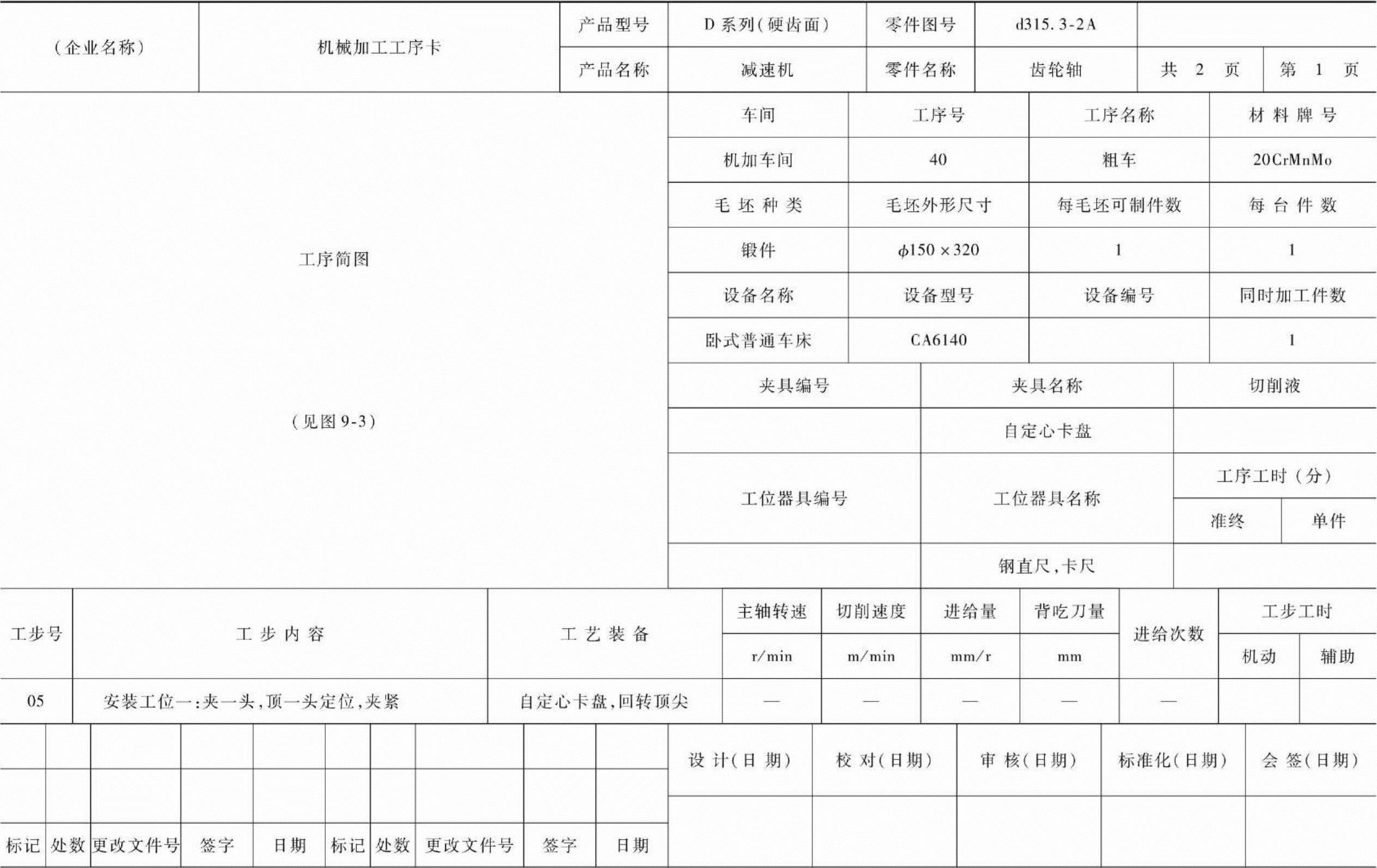

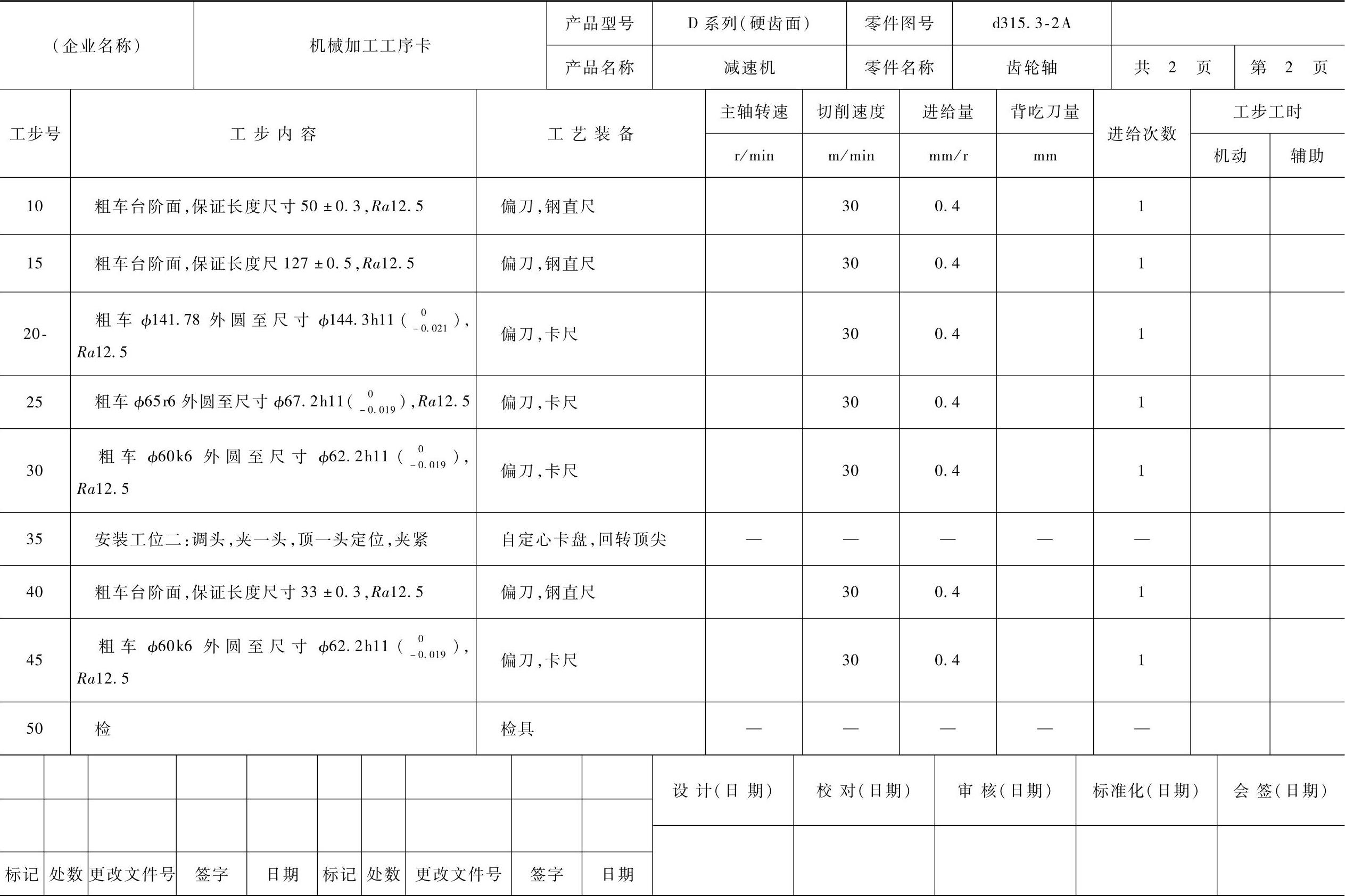

表9-4 齿轮轴粗车工序卡

（续）

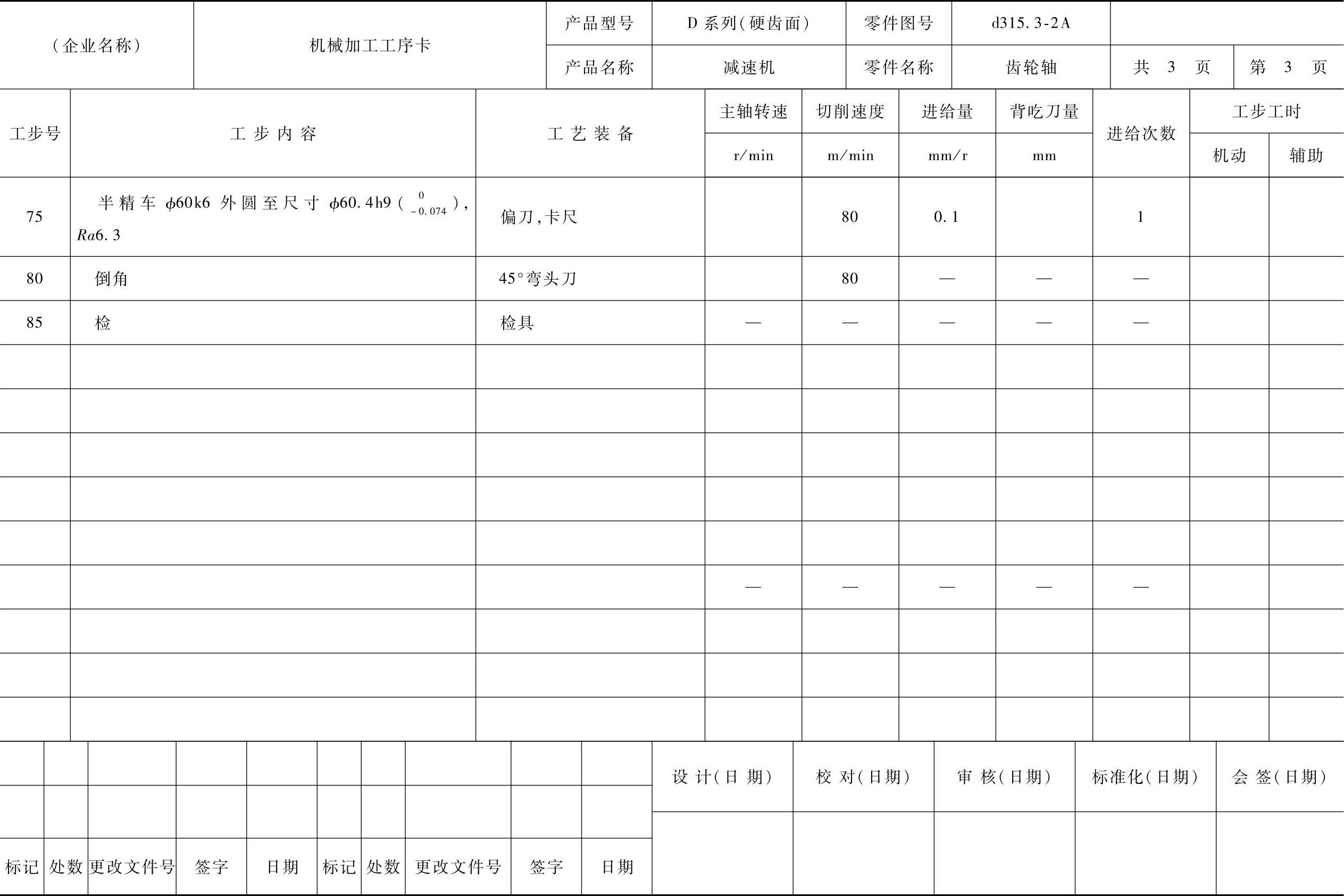

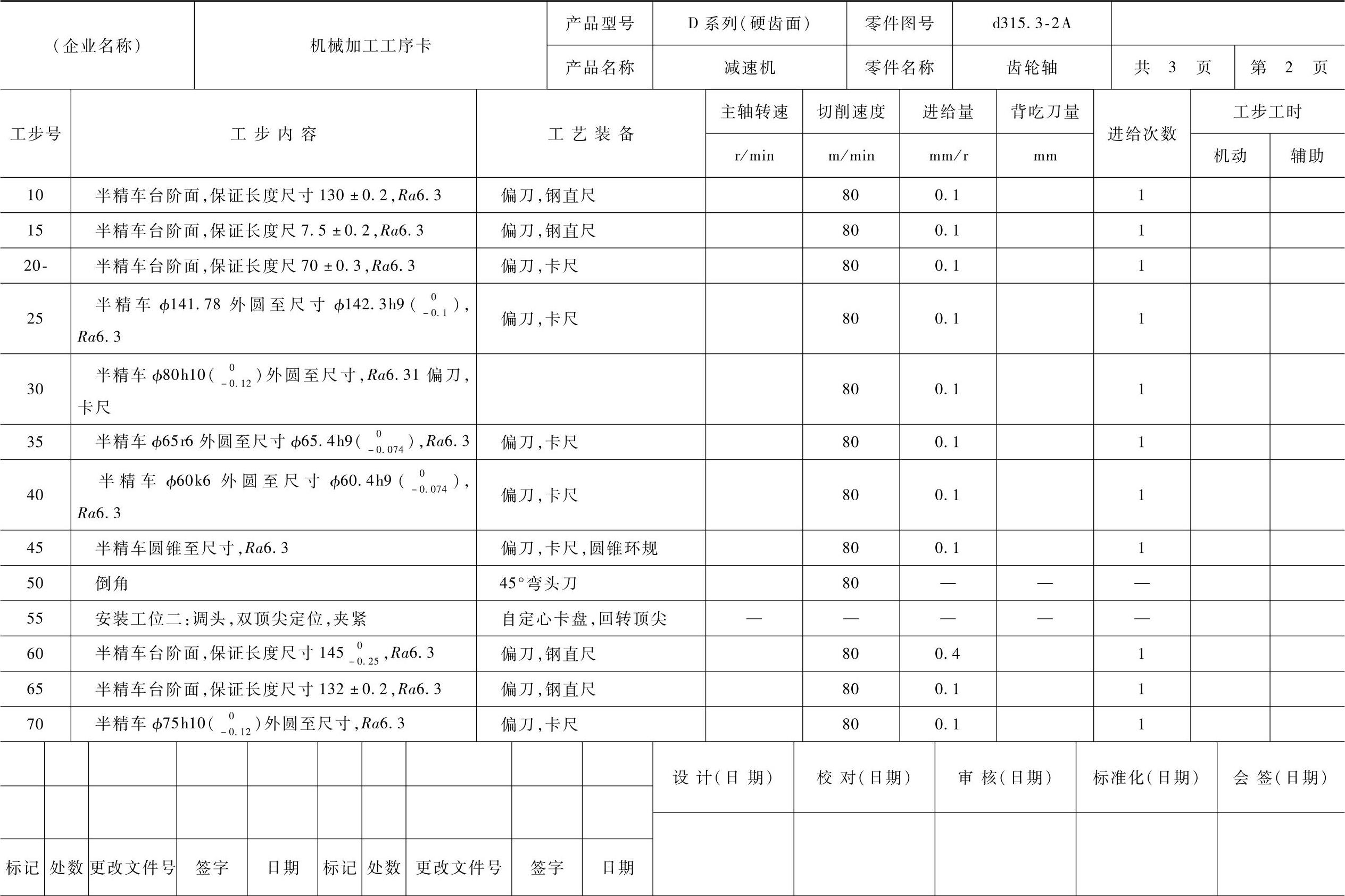

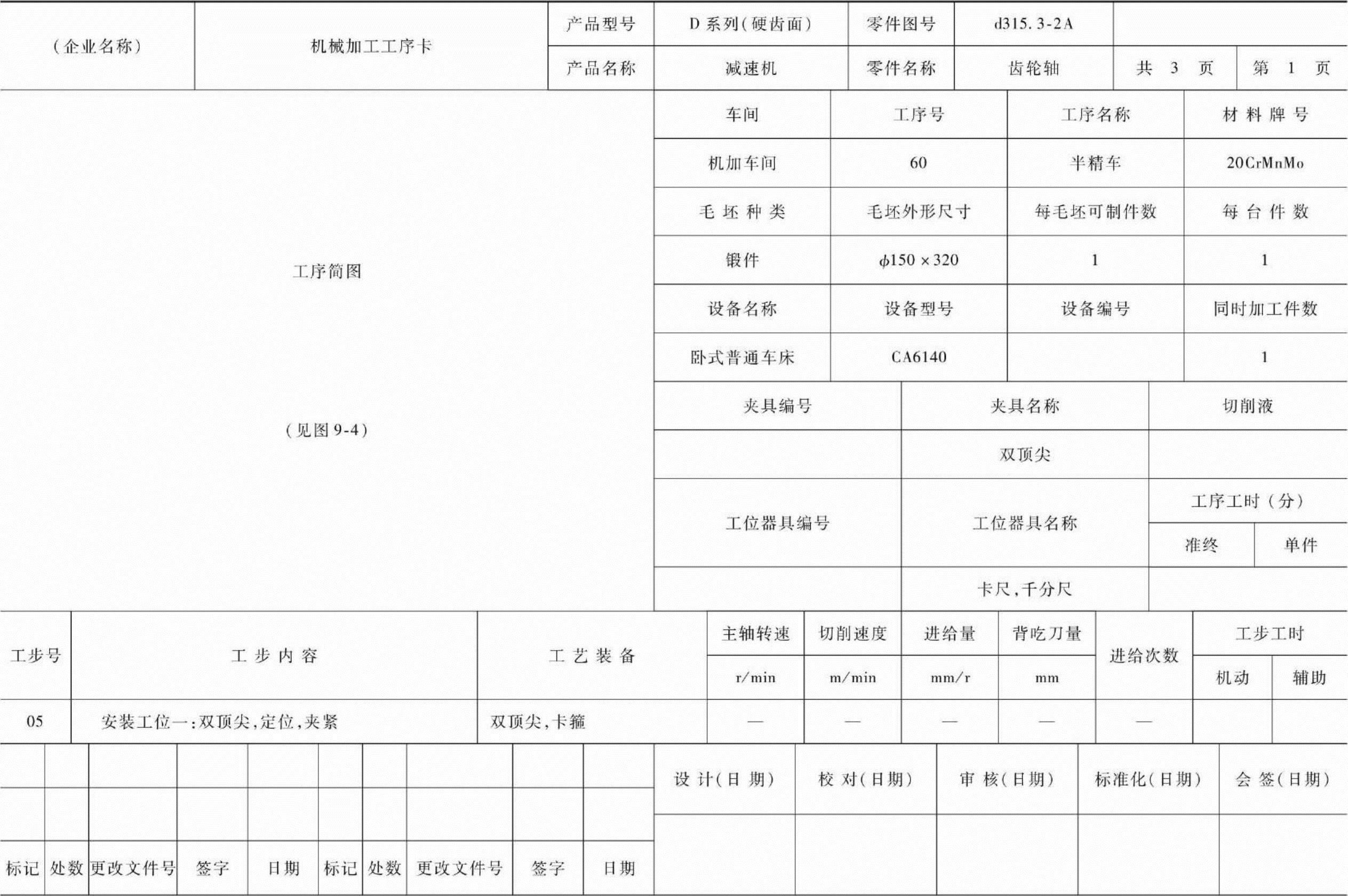

表9-5 齿轮轴半精车工序卡

（续）

（续）
