4.应用举例4
本例要求按尺寸精确绘制图3.5.8所示的图形，其中两条中心线分别通过矩形边的中点，圆心为两条中心线的交点，圆经过矩形的四个角点。
Step1.打开“空”文件D：\AutoCAD2018.1\work\ch03.05\instance4.dwg。
Step2.绘制图3.5.9所示的矩形。选择下拉菜单
命令；在绘图区选择矩形的第一顶点；在命令行输入坐标值（@32.8，18.6）并按Enter键（定义矩形的对角点）。

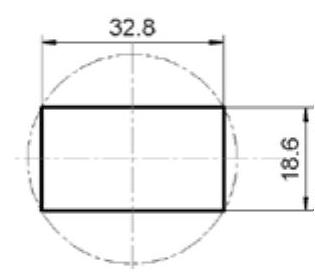

图3.5.8 应用举例4
图3.5.9 绘制矩形
Step3.将图层切换到“中心线层”。单击“图层”工具栏中的“下三角箭头”按钮。图层工具栏如图3.5.10所示，在系统弹出的下拉列表中选择“中心线层”项。
图3.5.10 “图层”工具栏
Step4.确认屏幕底部的状态栏中的
（对象捕捉）和
（对象捕捉追踪）按钮处于按下状态。
Step5.绘制图3.5.11所示的水平中心线。选择下拉菜单
命令；将鼠标光标移至图3.5.12所示的矩形竖直边线的中点附近，当出现“中点”提示时（图3.5.12），慢慢地向左水平移动鼠标光标，此时即显示一条对象追踪虚线（此时称为对象追踪状态），并同时显示当前位置点与捕捉点之间的相对关系
，将光标沿追踪线移至矩形左边框外并单击以定义直线的第一点（图3.5.13）；在对象追踪状态下，向右水平移动光标，在矩形的右边线外单击以定义直线的第二点；按Enter键，结束操作。
说明：若将鼠标光标移至图3.5.12所示的矩形竖直边线的中点附近，出现“端点”提示时，可在
按钮上右击，在系统弹出的快捷菜单中选择
命令，再进行操作。
图3.5.11 绘制水平中心线

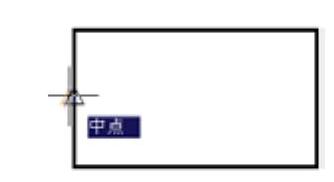

图3.5.12 自动捕捉中点

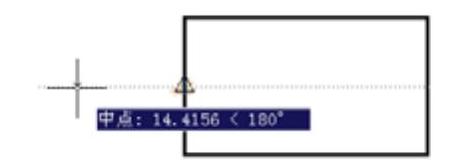

图3.5.13 对象追踪直线第一点
Step6.参照Step5的操作方法，绘制图3.5.8所示的竖直中心线。
Step7.绘制图3.5.8所示的圆。选择下拉菜单
命令；在命令行输入INT并按Enter键，然后将鼠标光标移至图3.5.14中的两条中心线的交点附近，当出现“交点”提示时单击（由此定义圆的圆心点）；将鼠标光标移至图3.5.15中的矩形角点附近，当出现“端点”（或“交点”）提示时单击（由此定义圆的半径）。

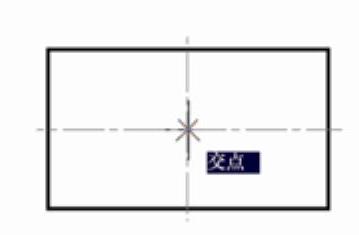

图3.5.14 输入命令INT捕捉交点

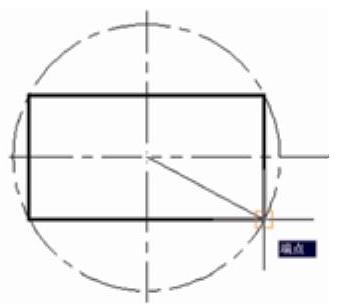

图3.5.15 自动捕捉端点
