5.1.1  了解命名视图

5.1.1 了解命名视图

当在绘图区把一个图形（或图形的某个部分）放大或缩小到某种状态后，可以将这种状态用一个名称（即视图名称）保存下来，以便以后需要时能够迅速、准确地查看到这个保存过的状态。这种带有名称的图形查看状态，就是命名视图。在实际应用中，可以为同一张图样创建多个命名视图，当要查看、修改某个命名视图时，只需将该视图恢复到当前即可。另外，在三维图形中，可以用多个命名视图保存从不同角度（即视点）对三维对象查看的结果。在后面的三维对象外观处理的章节中，创建命名视图对设置渲染场景非常重要。

选择下拉菜单命令（或者在命令行输入VIEW后按Enter键），系统将打开图5.1.1所示的“视图管理器”对话框，在该对话框中可以新建、设置、删除和恢复命名视图。

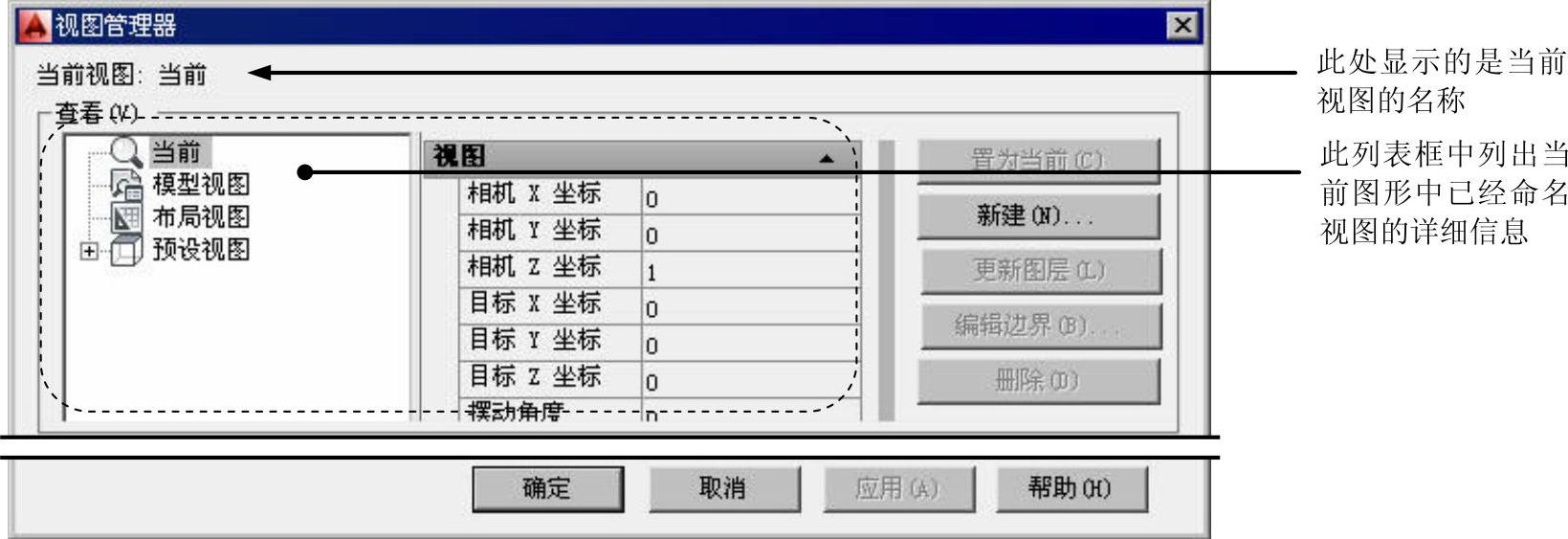

图5.1.1 “视图管理器”对话框

图5.1.1所示的“视图管理器”对话框中各选项的说明如下。

区域：其后显示的是当前视图的名称。

按钮：单击该按钮，可将选中的命名视图设置为当前视图，从而恢复该视图。

按钮：单击该按钮，系统将弹出“新建视图/快照特性”对话框，可在该对话框中输入视图名称、选择视图类别、指定视图边界以及进行相应的设置，从而创建新的命名视图。

按钮：单击该按钮，可以使用选中的命名视图中保存的图层信息来更新当前模型空间或布局视口中的图层信息。

按钮：单击该按钮，系统自动切换到绘图区，在绘图区可为选中的命名视图重新定义视图的边界。

按钮：单击该按钮可以删除当前选中的命名视图。

在AutoCAD中，用户可以命名多个视图，当需要重新使用一个已命名视图时，可将该视图恢复到当前视口。恢复视图时，可以恢复视图的中点、查看方向、缩放比例因子、透视图（镜头长度）等设置。如果在命名视图时将当前的UCS随视图一起保存起来的话，恢复视图时也可以恢复UCS。
