5.2.1  视口的概念和作用

在对图形进行绘制、编辑和查看时，可以将AutoCAD工作界面中的整个绘图区分成若干个部分，每个部分都是各自独立的，即可在每个部分中进行独立的绘制图元、编辑图元、放大、缩小等操作，这些各自独立的绘图区就是视口。在绘图区中创建多个视口可同时查看图形的各个部分和侧面，所以在实际工作中，视口功能非常有用。例如，在二维图形中，可创建数个视口，其中一个视口用于显示整个图形，其余视口则用于显示图形中几个关键部位的细节；在三维图形中也可创建几个视口，分别显示三维对象的俯视图、主视图、右视图或立体图。视口的各个命令位于下拉菜单命令的子菜单中，如图5.2.1所示。

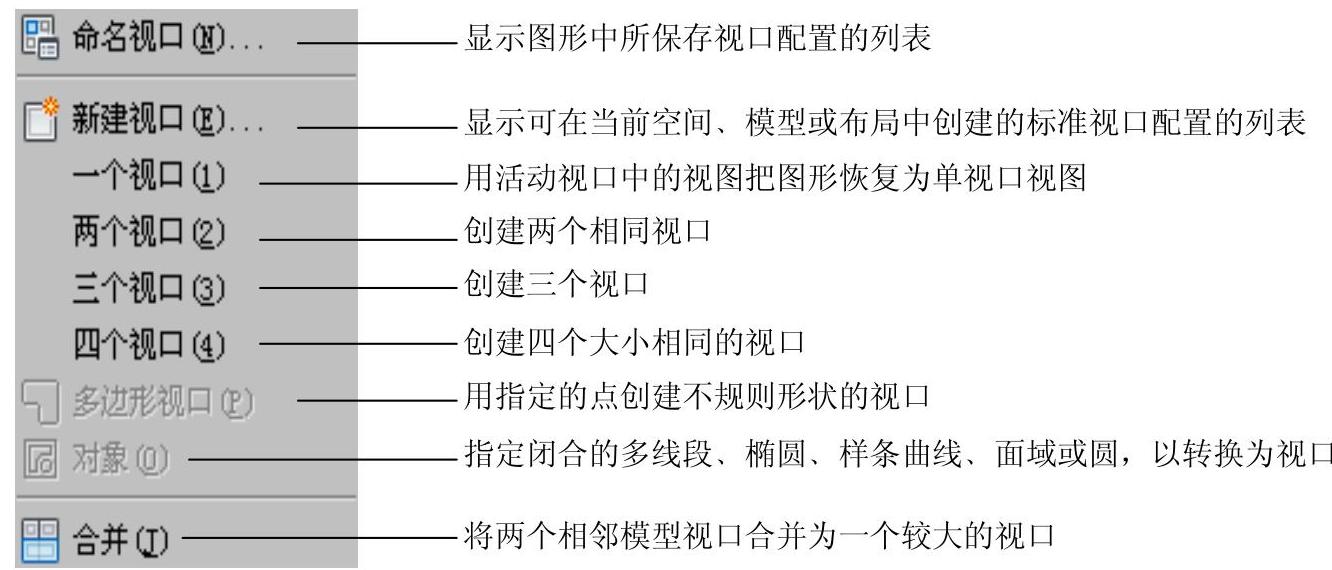

图5.2.1 “视口”子菜单
