5.1.2 创建命名视图举例

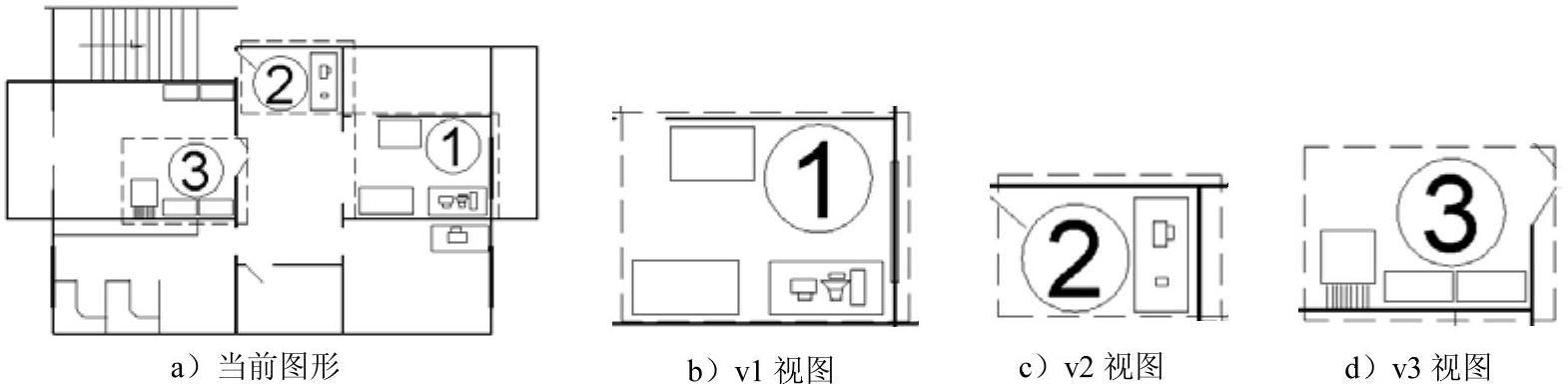

在图5.1.2a所示的图形中创建三个命名视图，分别用于放大查看图形的三个区域，如图5.1.2b～图5.1.2d所示。

图5.1.2 创建命名视图举例

Step1.打开文件D：\AutoCAD2018.1\work\ch05.01\instance.dwg。

Step2.选择下拉菜单命令。

Step3.在“视图管理器”对话框中单击按钮，在系统弹出的“新建视图/快照特性”对话框的文本框中输入视图名称v1，然后单击“新建视图/快照特性”对话框中的按钮。

Step4.在“视图管理器”对话框中单击按钮切换到绘图区，通过选取两个角点来框选图5.1.2a中的①区域的虚线矩形部分，按Enter键切换到“视图管理器”对话框。

Step5.重复Step3、Step4的操作创建v2命名视图。

Step6.重复Step3、Step4的操作创建v3命名视图。

Step7.单击“视图管理器”对话框中的按钮，完成命名视图的创建。

Step8.在以后的工作中，如果要快速查看①区域的细节，可打开v1命名视图，其操作方法如下。

（1）选择下拉菜单命令。

（2）在“视图管理器”对话框中先选择列表中的v1，然后单击按钮。

（3）单击“视图管理器”对话框中的按钮。
