6.5.7 删除重复对象
删除重复对象是通过删除重复或不需要的对象来清理重叠的直线、圆弧和多段线等几何图形。下面通过图6.5.16所示的范例来说明“删除重复对象”的一般操作步骤。
Step1.打开文件D：\AutoCAD2018.1\work\ch06.05\delete_repeat.dwg。
Step2.选择下拉菜单
命令。
说明：或者在命令行输入命令OVERKILL，或者单击
选项卡下“修改”面板中的“删除重复对象”命令按钮
。

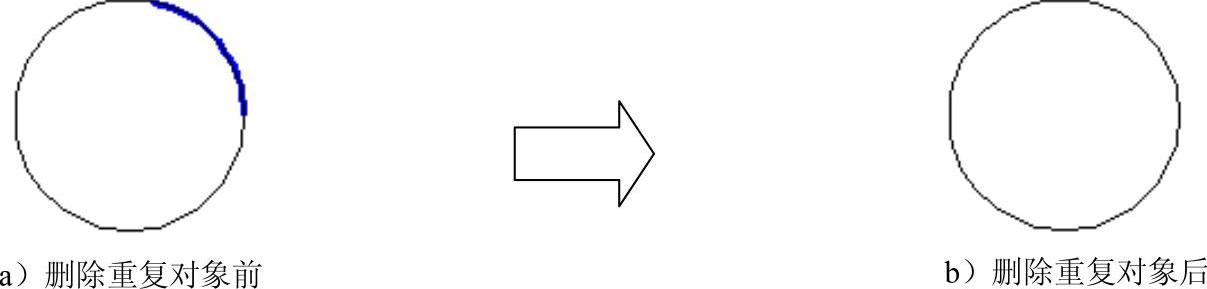

图6.5.16 “删除重复对象”操作
Step3.在命令行
的提示下，框选图6.5.16a所示的图形，按Enter键；在“删除重复对象”对话框的
区域中选中
复选框，其他参数采用系统默认设置值，然后单击
按钮，结果如图6.5.16b所示。
说明：此例中通过“删除”命令是无法将圆弧删除的，因为一是先绘制的圆弧，二是圆弧与圆重叠。遇到这种类似情况时就可以通过“删除重复对象”命令快速地删除重复的对象。
“删除重复对象”对话框相关选项说明如下。
区域：设置对象的精度及特性，包括
和
两项，
文本框用于设置两对象比较的精度，
用于设置对象特性忽略的类型。
复选框：选中该复选框可忽略对象的颜色。
复选框：选中该复选框可忽略对象的图层。
复选框：选中该复选框可忽略对象的线型。
复选框：选中该复选框可忽略对象的线型比例。
复选框：选中该复选框可忽略对象的线宽。
复选框：选中该复选框可忽略对象的厚度。
复选框：选中该复选框可忽略对象的透明度。
复选框：选中该复选框可忽略对象的打印样式。
复选框：选中该复选框可忽略对象的材质。
区域：设置如何处理直线、圆弧和多段线的类型。
复选框：选中该复选框可检查选定的多段线中单独的直线段和圆弧段。重复的顶点和线段将被删除。
复选框：选中该复选框可忽略线段宽度，同时优化多段线线段。
复选框：选中该复选框将保持多段线对象不变。
复选框：选中该复选框可将重叠的对象合并为单个对象。
复选框：选中该复选框可将具有公共端点的对象合并为单个对象。
复选框：选中该复选框将不会删除或修改关联对象。
