6.6.2 使用夹点编辑对象

1.拉伸模式

当单击对象上的夹点时，系统便直接进入“拉伸”模式，此时可直接对对象进行拉伸、旋转、移动或缩放操作。在“拉伸”模式时，系统命令行提示图6.6.3所示的信息。下面对该提示中的各项进行说明。


图6.6.2 快捷菜单（一）

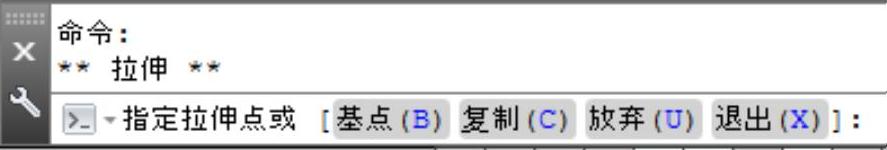

图6.6.3 命令行提示（一）

978-7-111-59658-5-Chapter06-547.jpg第一行的978-7-111-59658-5-Chapter06-548.jpg信息：表明当前的编辑状态为拉伸模式。

978-7-111-59658-5-Chapter06-549.jpg978-7-111-59658-5-Chapter06-550.jpg选项：为默认选项，要求给定对象拉伸操作的目的点。对于某些夹点，只能移动对象而不能拉伸对象，如直线中的点、圆心、椭圆中心、文字、块和点对象上的夹点，此时指定拉伸点后，系统会把对象移动到新位置。

978-7-111-59658-5-Chapter06-551.jpg978-7-111-59658-5-Chapter06-552.jpg选项：重新确定拉伸基点。默认情况下，系统将操作点（对其单击的夹点称为操作点）作为拉伸基点，并按操作点与指定的新位置点之间的位移矢量拉伸图形。

978-7-111-59658-5-Chapter06-553.jpg978-7-111-59658-5-Chapter06-554.jpg选项：允许用户连续进行多次拉伸复制操作。此时用户可连续确定一系列的拉伸点新位置，以实现多次拉伸复制。

978-7-111-59658-5-Chapter06-555.jpg978-7-111-59658-5-Chapter06-556.jpg选项：取消上一次操作。

978-7-111-59658-5-Chapter06-557.jpg978-7-111-59658-5-Chapter06-558.jpg选项：退出当前的操作。

下面仅以直线、圆弧和圆进行说明。

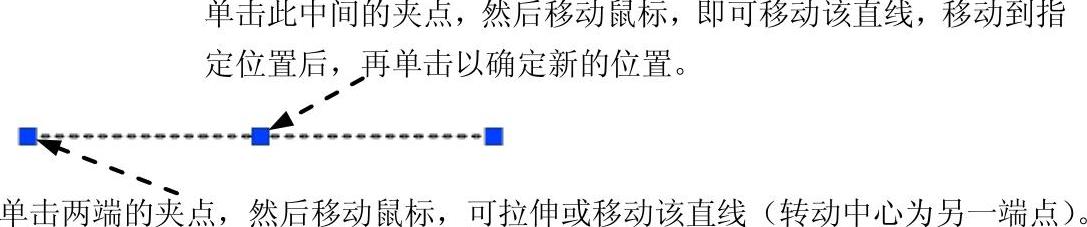

978-7-111-59658-5-Chapter06-559.jpg直线对象：使用直线对象上的夹点，可以实现对直线的移动、拉伸和旋转，如图6.6.4所示。


图6.6.4 通过夹点直接编辑直线对象

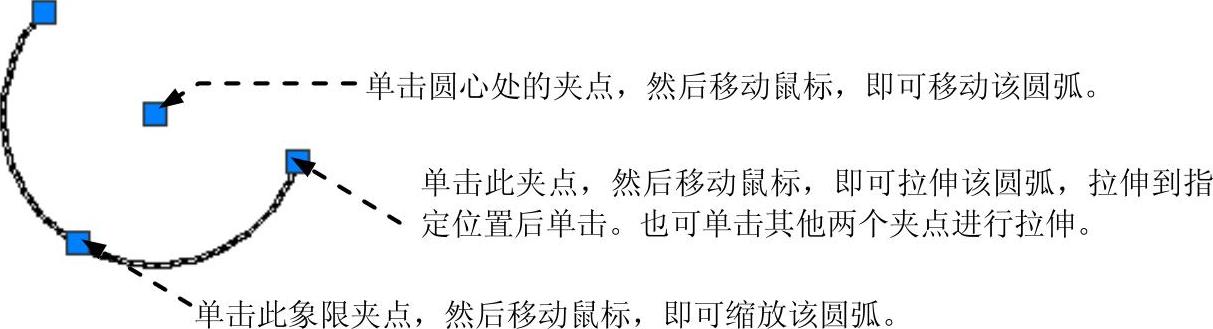

978-7-111-59658-5-Chapter06-561.jpg圆弧对象：使用圆弧对象上的夹点，可以实现对圆弧的拉伸，如图6.6.5所示。


图6.6.5 通过夹点直接编辑圆弧对象

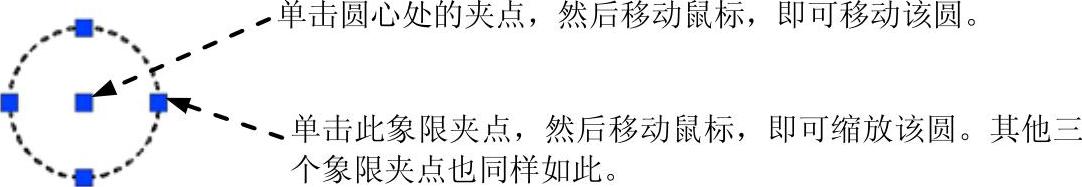

978-7-111-59658-5-Chapter06-563.jpg圆对象：使用圆对象上的夹点，可以实现对圆的缩放和移动，如图6.6.6所示。


图6.6.6 通过夹点直接编辑圆对象

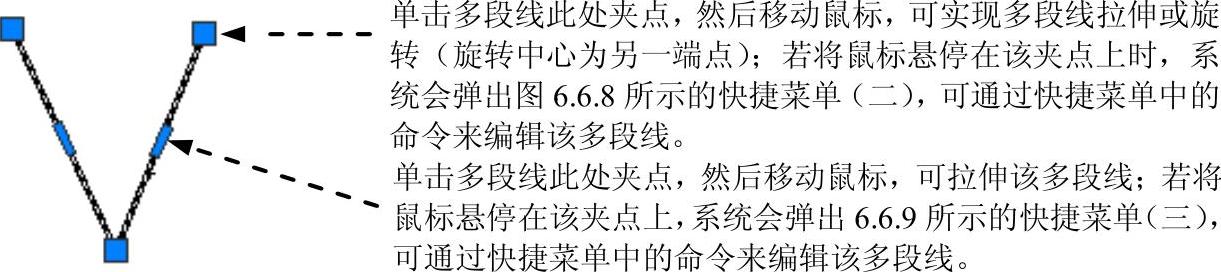

978-7-111-59658-5-Chapter06-565.jpg多段线对象：使用多段线上的夹点，可实现对多段线移动、添加/删除顶点、拉伸及圆弧与多段线之间的转换，如图6.6.7所示。


图6.6.7 通过夹点直接编辑多段线对象


图6.6.8 快捷菜单（二）


图6.6.9 快捷菜单（三）

图6.6.8所示的快捷菜单（二）中的命令说明如下。

978-7-111-59658-5-Chapter06-569.jpg978-7-111-59658-5-Chapter06-570.jpg命令：当选择该命令时，移动光标，可对多段线进行拉伸。

978-7-111-59658-5-Chapter06-571.jpg978-7-111-59658-5-Chapter06-572.jpg命令：当选择该命令时，用鼠标拖动选中的顶点，可对多段线添加一个顶点，从而在多段线再添加一段，如图6.6.10a所示。

978-7-111-59658-5-Chapter06-573.jpg978-7-111-59658-5-Chapter06-574.jpg命令：当选择该命令时，可删除选中的点，从而在多段线上删除一段，如图6.6.10c所示。当多段线只有一段时此命令不可选。

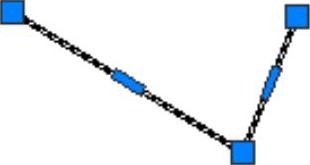

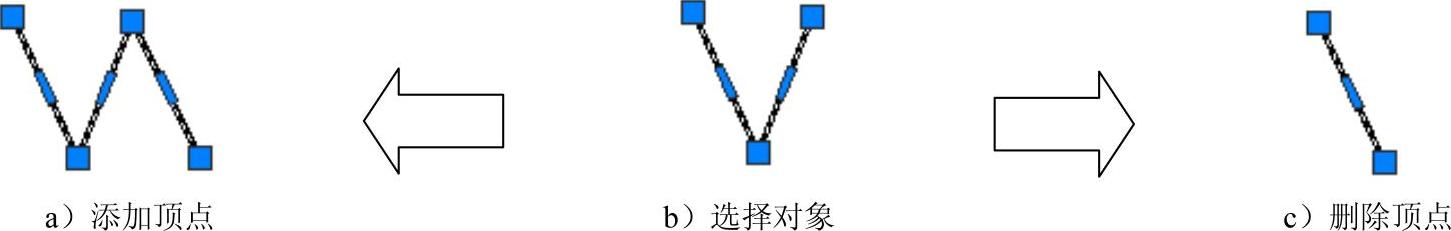

图6.6.10 使用夹点编辑多段线

图6.6.9所示的快捷菜单（三）中的命令说明如下。

978-7-111-59658-5-Chapter06-576.jpg978-7-111-59658-5-Chapter06-577.jpg命令：当选择该命令时移动光标，可移动该夹点所在的多段线，从而拉伸多段线上与其相邻的一段多段线，如图6.6.11所示。

978-7-111-59658-5-Chapter06-578.jpg978-7-111-59658-5-Chapter06-579.jpg命令：当选择该命令时移动光标，在合适的位置单击，可将多段线该夹点所在的一段转化为两段，如图6.6.12所示。

978-7-111-59658-5-Chapter06-580.jpg978-7-111-59658-5-Chapter06-581.jpg命令：当选择该命令时移动光标，在合适的位置单击，可将多段线该夹点所在的一段转化为圆弧（图6.6.13）。当光标悬停在圆弧的夹点上时，在系统弹出的快捷菜单中选择“转化为直线”命令，可将该圆弧又转换为直线。


图6.6.11 选择“拉伸”命令


图6.6.12 选择“添加顶点”命令


图6.6.13 选择“转换为圆弧”命令

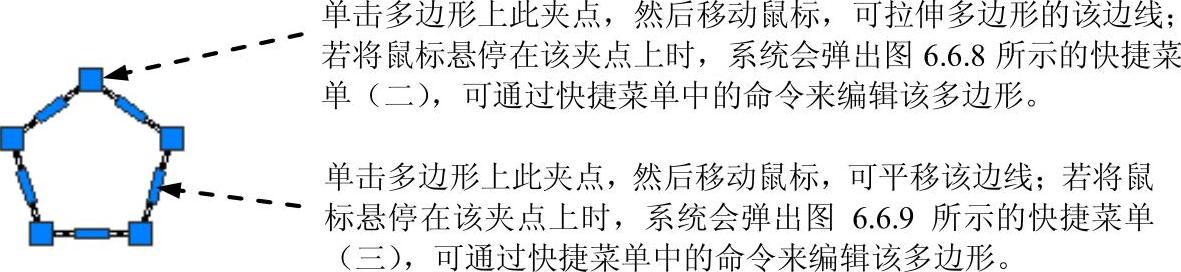

978-7-111-59658-5-Chapter06-585.jpg多边形对象：使用多边形对象的夹点，可以实现对多边形边线的移动、添加/删除顶点、拉伸及圆弧与直线的转换，如图6.6.14所示。


图6.6.14 通过夹点直接编辑多边形对象

2.移动模式

单击对象上的夹点，然后在命令行提示下，直接按Enter键或输入字母MO后按Enter键（或选取对象上的夹点，右击，在系统弹出的快捷菜单中选择978-7-111-59658-5-Chapter06-587.jpg命令），系统便进入“移动”模式，此时可对对象进行移动。在“移动”模式时，系统命令行提示图6.6.15所示的信息。下面对该提示中的各项进行说明。

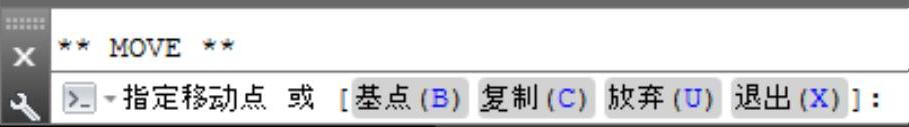

图6.6.15 命令行提示（二）

978-7-111-59658-5-Chapter06-589.jpg第一行的978-7-111-59658-5-Chapter06-590.jpg信息：表明当前的编辑状态为移动模式。

978-7-111-59658-5-Chapter06-591.jpg978-7-111-59658-5-Chapter06-592.jpg选项：为默认选项，要求给定对象移动操作的目的点。

978-7-111-59658-5-Chapter06-593.jpg978-7-111-59658-5-Chapter06-594.jpg选项：重新确定移动基点。默认情况下，系统将操作点作为移动基点，并按操作点与指定的新位置点之间的位移矢量移动对象。如果指定了基点，则按基点与新位置点之间的位移矢量移动对象。执行此选项后，系统提示978-7-111-59658-5-Chapter06-595.jpg，在此提示下确定新点，就可以将该点作为基点进行移动操作。

978-7-111-59658-5-Chapter06-596.jpg978-7-111-59658-5-Chapter06-597.jpg选项：允许用户进行多次移动复制操作。此时可确定一系列的移动新位置，以实现多次移动复制。

978-7-111-59658-5-Chapter06-598.jpg978-7-111-59658-5-Chapter06-599.jpg选项：取消上一次操作。

978-7-111-59658-5-Chapter06-600.jpg978-7-111-59658-5-Chapter06-601.jpg选项：退出当前的操作。

3.旋转模式

单击对象上的夹点，然后在命令行提示下，连续按两次Enter键或输入字母RO后按Enter键（或选中对象上的夹点，右击，在系统弹出的快捷菜单中选择978-7-111-59658-5-Chapter06-602.jpg命令），便进入“旋转”模式。此时，可以把对象绕操作点或新的基点旋转。在“旋转”模式时，系统命令行的提示如图6.6.16所示。提示中的有关选项说明如下。

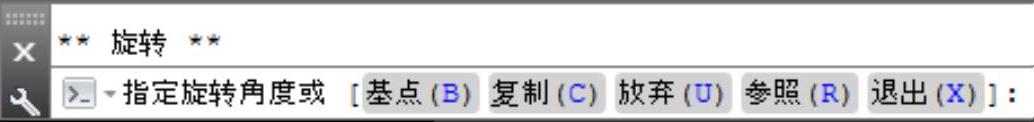

图6.6.16 命令行提示（三）

978-7-111-59658-5-Chapter06-604.jpg978-7-111-59658-5-Chapter06-605.jpg选项：确定旋转的角度，此项为默认项。用户可直接输入角度值，也可采用“拖动”方式确定角度。确定角度后，对象绕操作点或基点旋转指定的角度值。

978-7-111-59658-5-Chapter06-606.jpg978-7-111-59658-5-Chapter06-607.jpg选项：以参考方式旋转对象，与执行ROTATE命令后的978-7-111-59658-5-Chapter06-608.jpg选项的功能相同。

4.缩放模式

单击对象上的夹点，在命令行提示下，连续按三次Enter键或输入字母SC后按Enter键（或选取对象上的夹点，右击，在系统弹出的快捷菜单中选择978-7-111-59658-5-Chapter06-609.jpg命令），便进入“缩放”模式，此时可以把对象相对于操作点或基点进行缩放。

5.镜像模式

单击对象上的夹点，在命令行提示下，连续按四次Enter键或输入字母MI后按Enter键（或选取对象上的夹点，右击，在系统弹出的快捷菜单中选择978-7-111-59658-5-Chapter06-610.jpg命令），便进入“镜像”模式，此时可以将对象进行镜像。
