6.6.1  关于夹点

6.6.1 关于夹点

1.认识夹点

夹点是指对象上的控制点。当选择对象时，在对象上会显示出若干个蓝色小方框，这些小方框就是用来标记被选中对象的夹点，圆的夹点如图6.6.1所示。对于不同的对象，用来控制其特征的夹点的位置和数量也不相同。

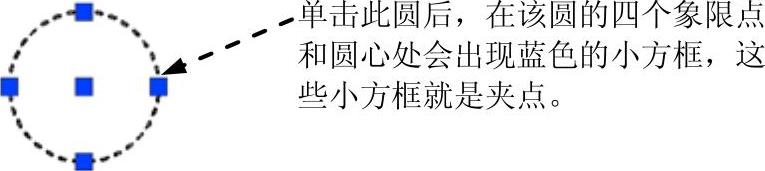

图6.6.1 圆的夹点

2.控制夹点显示

选择下拉菜单命令，系统弹出“选项”对话框，通过该对话框的选项卡可对夹点的显示进行设置。相关选项说明如下。

区域：控制夹点的显示大小。

按钮：若单击该按钮，系统弹出“夹点颜色”对话框，在该对话框区域的下拉列表确定未选中的夹点的颜色，该项对应GRIPCOLOR系统变量；在下拉列表确定选中的夹点的颜色；在下拉列表确定光标在夹点上停留时夹点显示的颜色，该项对应GRIPHOVER系统变量；在下拉列表确定夹点显示时夹点轮廓颜色。

复选框：选中该项后，选择对象时在对象上显示夹点。通过选择夹点和使用快捷菜单，可以用夹点来编辑对象。但在图形中显示夹点会明显降低性能，清除此选项可优化性能。

复选框：如果选中此复选框，系统将显示块中每个对象的所有夹点。如果不选中此复选框，则将在块的插入点位置显示一个夹点。

复选框：选中该复选框后，当光标悬停在自定义对象的夹点上时，显示夹点的特定提示。该选项在标准AutoCAD对象上无效。

复选框：选中该复选框，当光标悬停在多段线或多边形的夹点上时，系统会弹出图6.6.2所示的快捷菜单，可在快捷菜单中选择相应命令对多段线或多边形进行编辑。

复选框：选中此复选框后，当使用夹点对多段线或多边形进行编辑时，可按Ctrl键对图6.6.2所示的命令进行切换。

文本框：当初始选择集包括多于指定数目的对象时，抑制夹点的显示。有效值的范围是1～32767，默认值是100。
