8.2.2 设置尺寸线与尺寸界线
在“新建标注样式：副本ISO-25”对话框中使用
选项卡，可以设置尺寸标注的尺寸线和尺寸界线的颜色、线型和线宽等。对于任何设置进行的修改，都可在预览区域立即看到更新的结果。
1.设置尺寸线
在
选项组中，可以进行下列设置。
下拉列表：用于设置尺寸线的颜色。在默认情况下，尺寸线的颜色随层。还可以使用变量DIMCLRD设置尺寸线的颜色。
下拉列表：用于设置尺寸线的线型。在默认情况下，尺寸线的线型随层。
下拉列表：用于设置尺寸线的宽度。在默认情况下，尺寸线的线宽也随层。还可以使用变量DIMLWD设置尺寸线的宽度。
文本框：当尺寸线的箭头采用倾斜、建筑标记、小点、积分或无标记等样式时，在该文本框中可以设置尺寸线超出尺寸界线的长度。例如，将箭头设置为建筑常用的斜杠标记时，超出标记值为0和不为0时的效果如图8.2.2所示。还可以使用系统变量DIMDLE设置该项。
文本框：创建基线标注时，可在此设置各尺寸线之间的距离，如图8.2.3所示。还可以用变量DIMDLI设置该项。
选项组：通过选中
或
复选框，可以隐藏第一段或第二段尺寸线及其相应的箭头，如图8.2.4所示。还可以使用变量DIMSDl和DIMSD2设置该项。

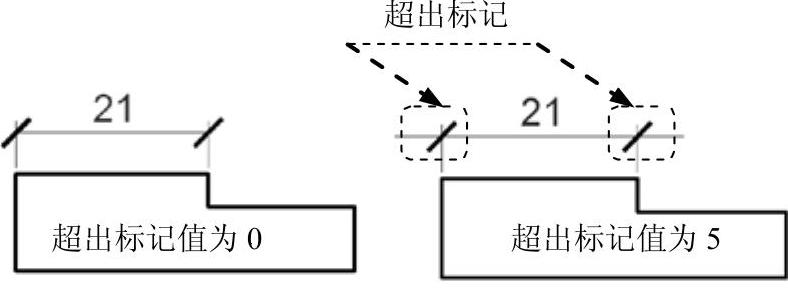

图8.2.2 设置超出标记

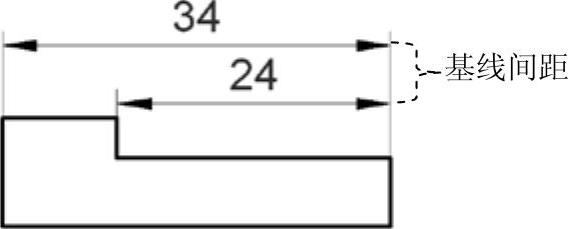

图8.2.3 设置基线间距

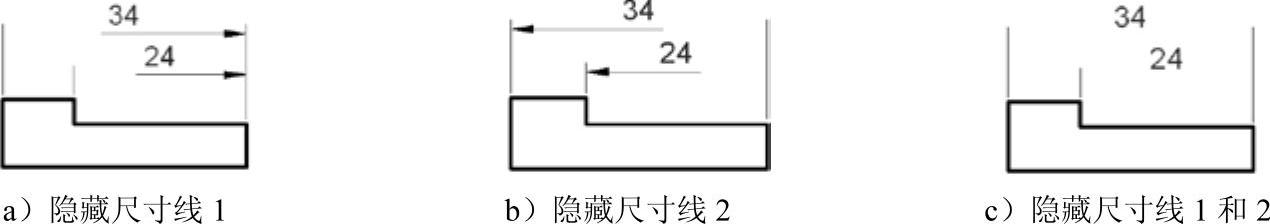

图8.2.4 隐藏尺寸线
2.设置延伸线
在
选项组中，可以进行下列设置。
下拉列表：用于设置尺寸界线的颜色。
和
：用于设置尺寸界线1和尺寸界线2的线型。
下拉列表：用于设置尺寸界线的宽度。
文本框：用于设置尺寸界线超出尺寸线的距离，如图8.2.5所示。
文本框：用于设置尺寸界线的起点与标注起点的距离，如图8.2.6所示。

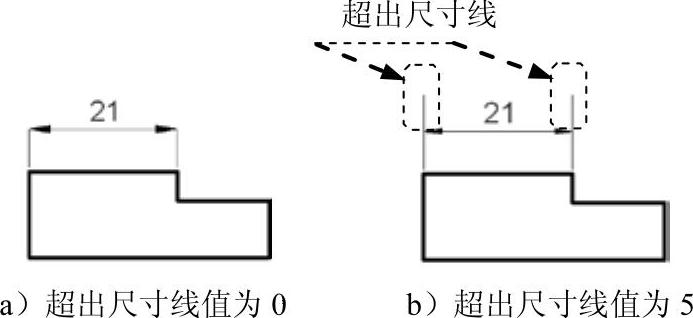

图8.2.5 设置尺寸界线超出尺寸线的距离

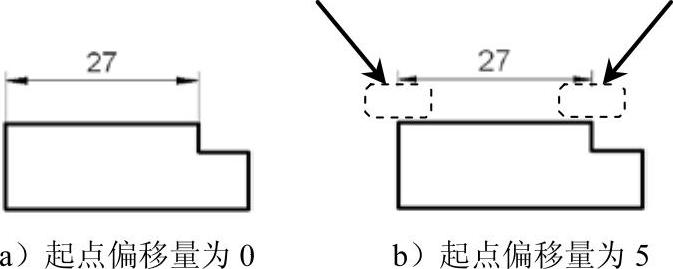

图8.2.6 设置尺寸界线的起点与标注起点的距离
复选框：设置尺寸界线从尺寸线开始到标注原点的总长度。
选项组：通过选中
或
复选框，可以隐藏尺寸界线，如图8.2.7所示。
图8.2.7 隐藏尺寸界线
