8.2.4 设置文字
在“新建标注样式”对话框中使用
选项卡，可以设置标注文字的外观、位置和对齐方式等。
1.设置文字外观
在
选项组中，用户可以进行如下设置。
下拉列表：用于选择标注的文字样式。也可以单击其后的
按钮，在系统弹出的“文字样式”对话框中新建或修改文字样式。
下拉列表：用于设置标注文字的颜色。
下拉列表：用于设置标注中文字背景的颜色。
文本框：用于设置标注文字的高度。
文本框：用于设置标注文字中的分数相对于其他标注文字的比例，系统以该比例值与标注文字高度的乘积作为分数的高度。

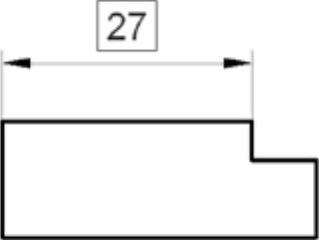

复选框：用于设置是否给标注文字加边框，如图8.2.8所示。
图8.2.8 标注文字加边框
2.文字位置
在
选项组中，用户可以进行如下设置。
下拉列表：用于设置标注文字相对于尺寸线在垂直方向的位置。其中，选择“居中”选项，可以把标注文字放在尺寸线中间；选择“上”选项，将把标注文字放在尺寸线的上方；选择“外部”选项，可以把标注文字放在尺寸线上远离标注起点的一侧；选择JIS选项，则按照日本工业标准（JIS）规则放置标注文字，如图8.2.9所示。
(https://www.daowen.com)
图8.2.9 设置文字垂直位置
下拉列表：用于设置标注文字相对于尺寸线和尺寸界线在水平方向的位置，其中有“居中”“第一条尺寸界线”“第二条尺寸界线”“第一条尺寸界线上方”及“第二条尺寸界线上方”选项。图8.2.10显示了上述各位置的情况。
文本框：用于设置标注文字与尺寸线之间的距离。如果标注文字在垂直方向位于尺寸线的中间，则表示尺寸线断开处的端点与尺寸文字的间距。若标注文字带有边框，则可以控制文字边框与其中文字的距离。
图8.2.10 设置文字水平位置
3.文字对齐
在
选项组中，用户可以设置标注文字是保持水平还是与尺寸线平行。
单选项：使标注文字水平放置。
单选项：使标注文字方向与尺寸线方向一致。
单选项：使标注文字按ISO标准放置，即当标注文字在尺寸界线之内时，它的方向与尺寸线方向一致，而在尺寸界线之外时将水平放置。
图8.2.11显示了上述三种文字对齐方式。
图8.2.11 设置文字对齐位置
