8.4.1 几何公差概述

在机械制造过程中，不可能制造出尺寸完全精确的零件，往往加工后的零件中的一些元素（点、线、面等）与理想零件存在一定程度的差异，只要这些差异在一个合理的范围内，就认为其合格。几何公差是标识实际零件与理想零件间差异范围的一个工具。图8.4.1所示是一个较为复杂的几何公差。由该图可以看出，几何公差信息是通过特征控制框来显示的，每个几何公差的特征控制框至少由两个矩形框格组成，第一个矩形框格内放置几何公差的类型符号，例如位置度、平行度、垂直度等符号，这些符号都可从GDT.SHX字体的支持文件中获得；第二个矩形框格包含公差值，可根据需要在公差值的前面添加一个直径符号，以及在公差值的后面添加包容条件符号。

图8.4.1 较复杂几何公差

关于图8.4.1中各符号的说明如下。

A：几何公差的类型符号，各符号参见表8.4.1。

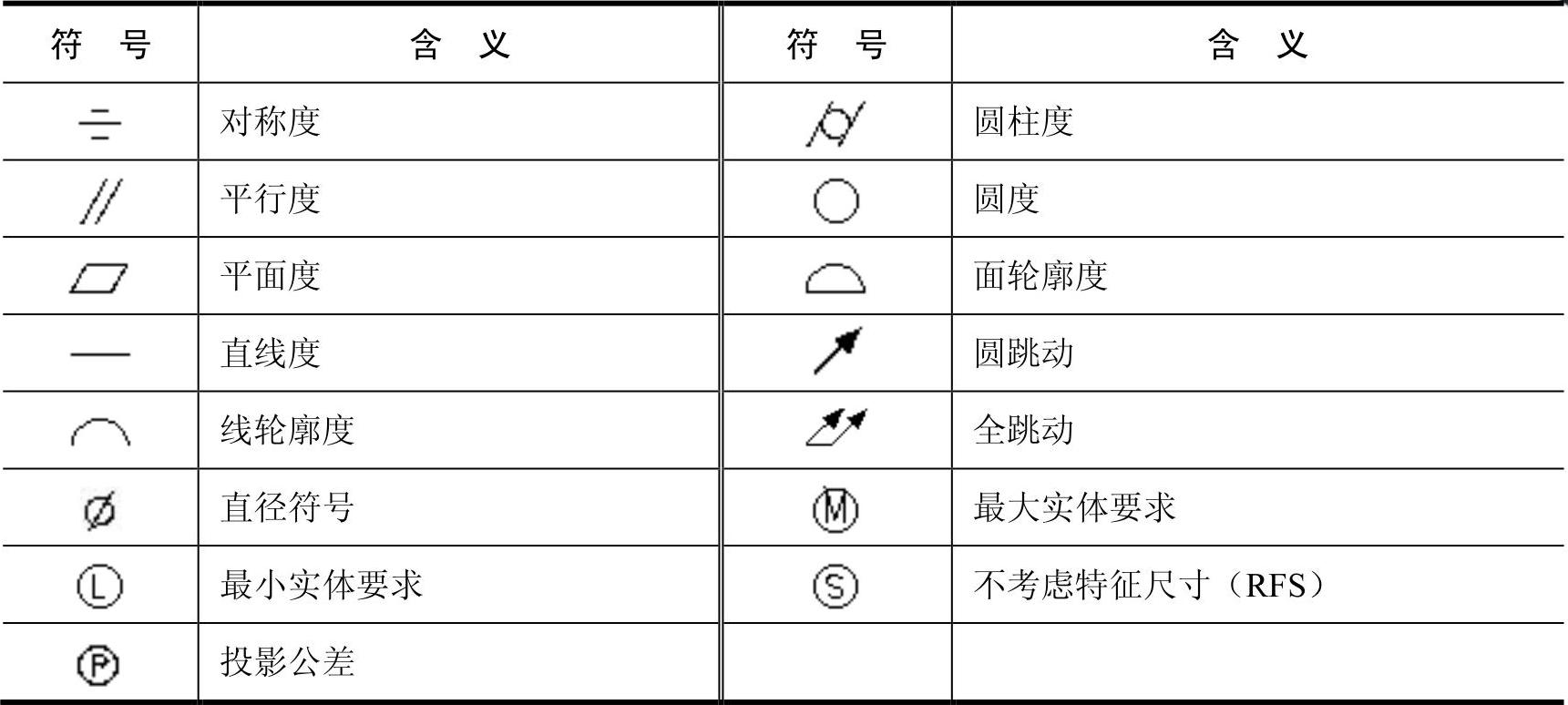

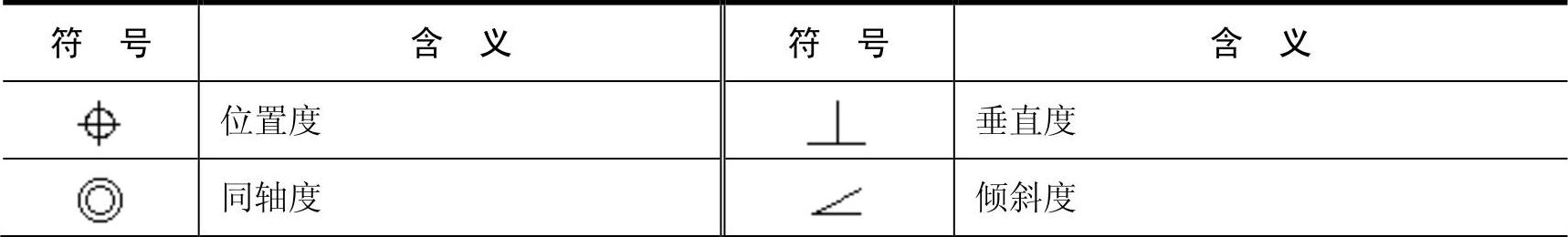

表8.4.1 几何公差中各符号的含义

B：直径符号。用于指定一个圆形的公差带，并放于公差值前。

C：第一、第二公差值。一般指定一个公差值。

D：第一、第二和第三基准字母。基准的个数依实际情况而定。

E：公差的包容条件。

F：基准的包容条件。一般可以不指定基准的包容条件。

G：投影公差。指定投影公差可以使公差更加明确，一般可以不指定。
