8.4.2 几何公差的标注
1.不带引线的几何公差标注
图8.4.2所示是一个不带引线的几何公差标注，下面说明其创建的一般操作步骤。

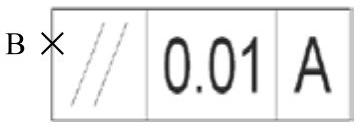

图8.4.2 不带引线的几何公差标注
Step1.打开文件D：\AutoCAD2018.1\work\ch08.04\Part_temp_A3.dwg。
Step2.选择下拉菜单
命令。
说明：还可以输入命令TOLERANCE后按Enter键。
Step3.系统弹出图8.4.3所示的“形位（几何）公差”对话框，在
选项组中单击小黑框
，系统弹出图8.4.4所示的“特征符号”对话框，通过该对话框选择几何公差符号
；在
选项组中间的文本框中输入几何公差值0.01；在
选项组前面的文本框中输入基准符号A；单击“形位（几何）公差”对话框中的
按钮；在系统
的提示下，单击一点B，以确定几何公差的放置位置。

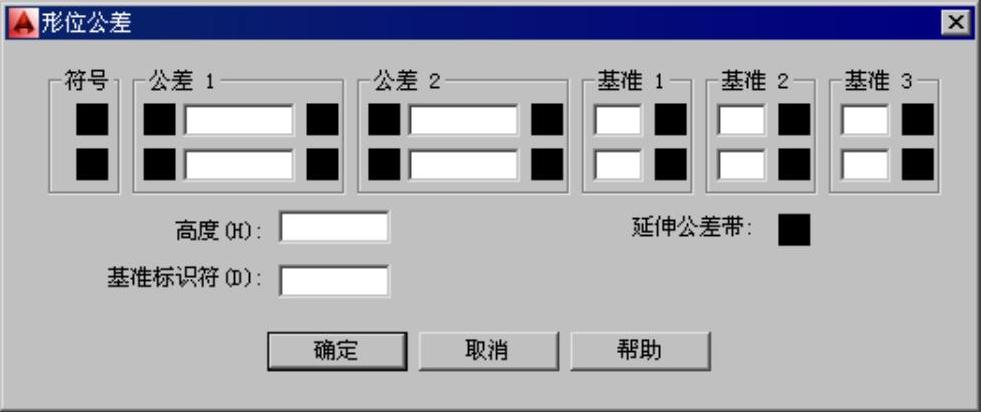

图8.4.3 “形位（几何）公差”对话框

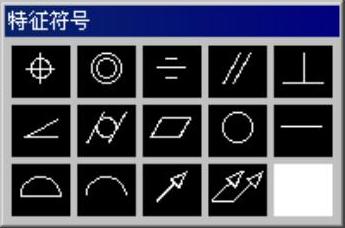

图8.4.4 “特征符号”对话框
图8.4.3所示的“形位（几何）公差”对话框中的各区域的功能说明如下。
选项组：单击该选项组中的小黑框
，系统弹出图8.4.4所示的“特征符号”对话框，通过该对话框可以为第一个或第二个公差选择几何公差符号。
和
选项组：单击该选项组前面的小黑框
，可以插入一个直径符号
；在中间的文本框中，可以输入几何公差值；单击后面的小黑框
，系统弹出图8.4.5所示的“附加符号”对话框，通过该对话框可以为公差选择包容条件符号。
、
和
选项组：在前面的文本框中，可以输入基准符号；单击该选项组后面的小黑框
，系统弹出图8.4.5所示的“附加符号”对话框，通过该对话框可以为基准选择包容条件符号。(https://www.daowen.com)
文本框：用于设置投影公差值。投影公差带控制固定垂直部分延伸区的高度变化，并以位置公差控制公差精度。
选项：单击该选项后的小黑框
，可在投影公差带值的后面插入投影公差符号
。
文本框：用于输入参照字母作为基准标识符号。
2.带引线的几何公差标注
图8.4.6所示是一个带引线的几何公差标注，下面说明其创建的一般操作步骤。
图8.4.5 “附加符号”对话框
图8.4.6 带引线的几何公差标注
Step1.打开文件D：\AutoCAD2018.1\work\ch08.04\qleader.dwg。
Step2.在命令行输入命令QLEADER后按Enter键。
Step3.在系统
的提示下，按Enter键。
Step4.在系统弹出的“引线设置”对话框中选中
选项组中的
单选项，然后单击对话框中的
按钮。
Step5.在系统
的提示下，选取引出点A；在系统
的提示下，选取点B；在系统
的提示下，选取点C。
Step6.在系统弹出的“形位（几何）公差”对话框中选择几何公差符号
，输入公差值0.01，输入基准符号A，然后单击
按钮。
