13.7.1  并集运算

并集运算是指将两个或多个实体（或面域）组合成一个新的复合实体。在图13.7.1中，球体和圆柱体相交，下面以此为例说明并集运算的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch13.07\union.dwg。

Step2.选择下拉菜单命令。

Step3.在的提示下，选取第一个要组合的实体对象──图13.7.1a中的圆柱体。

Step4.在的提示下，选取第二个要组合的实体对象──图13.7.1a中的球体；按Enter键结束选择对象。系统开始进行并集运算，结果如图13.7.1b所示。

Step5.选择下拉菜单命令，消隐后的效果如图13.7.1c所示。

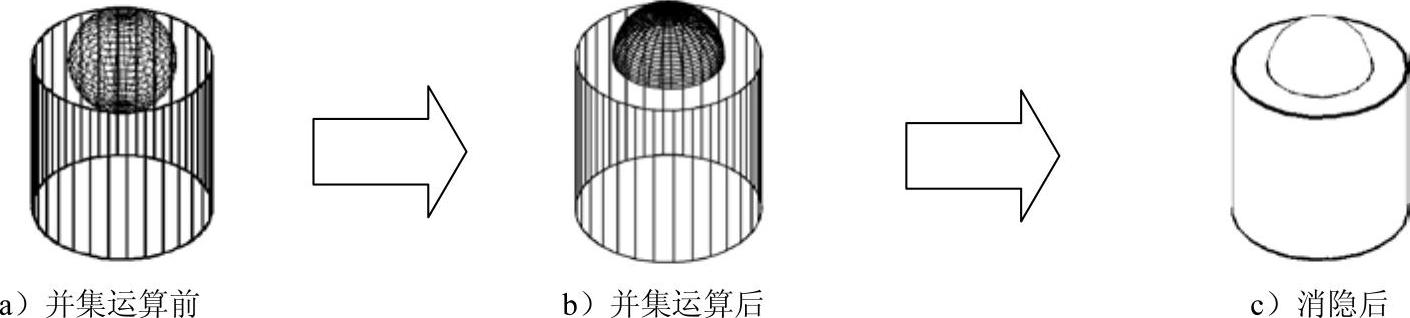

图13.7.1 并集运算
