13.5.2 沿路径拉伸对象

下面介绍如何沿指定的路径创建图13.5.2b所示的三维沿路径拉伸对象。

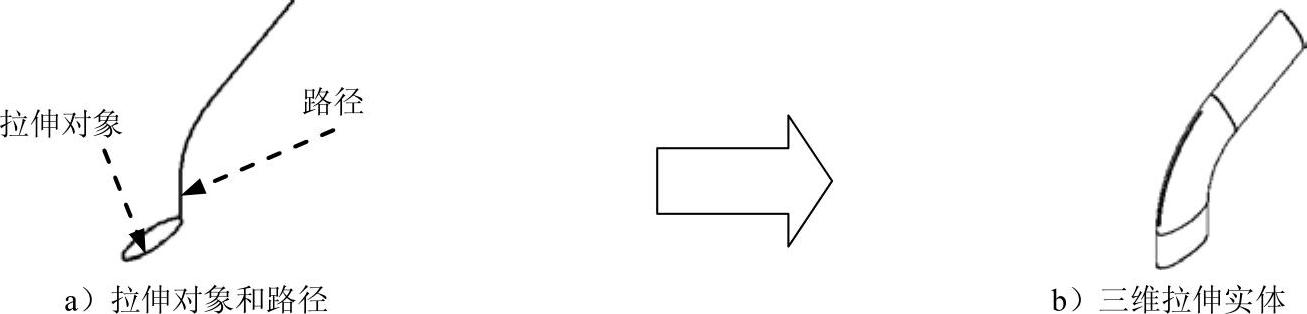

图13.5.2 沿路径拉伸对象

Step1.打开文件D：\AutoCAD2018.1\work\ch13.05\extrud_2d_path.dwg。

Step2.设定网格线数。将系统变量ISOLINES值设为20。

Step3.选择下拉菜单命令。

Step4.在的提示下，选取图13.5.2a中的拉伸对象——椭圆；按Enter键以结束选取对象。

Step5.在的提示下，输入字母P后按Enter键（即选择“路径”选项）。(https://www.daowen.com)

Step6.在的提示下，选取图13.5.2a中的路径。

Step7.选择下拉菜单命令进行消隐。

Step8.选择下拉菜单命令，结果如图13.5.2b所示。如果要使实体表面平滑，用户可通过增大系统变量FACETRES的值来实现。

说明：

拉伸路径可以是直线、圆、圆弧、椭圆、椭圆弧、多段线或样条曲线，它可以是开放的，也可以是封闭的。路径不能与被拉伸对象共面。如果路径中包含曲线，则该曲线不应带尖角（或圆角半径太小），因为尖角曲线会使拉伸实体自相交，从而导致拉伸失败。

如果路径是开放的，则路径的起点应与被拉伸对象在同一个平面内；否则拉伸时，系统会将路径移到拉伸对象所在平面的中心处。

如果路径是一条样条曲线，则样条曲线的一个端点切线应与拉伸对象所在平面垂直；否则样条会被移到断面的中心，并且起始断面会旋转到与样条起点处垂直的位置。
