15.2.2  创建几何约束

下面以图15.2.2所示的相切约束为例，介绍创建约束的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch15.02.02\tangency.dwg。

Step2.在图15.2.1所示的“几何约束”面板中单击按钮。

Step3.选取相切约束对象。在系统命令行的提示下，选取图15.2.2a所示的直线；然后在系统命令行的提示下，选取图15.2.2a所示的圆，结果如图15.2.2b所示。

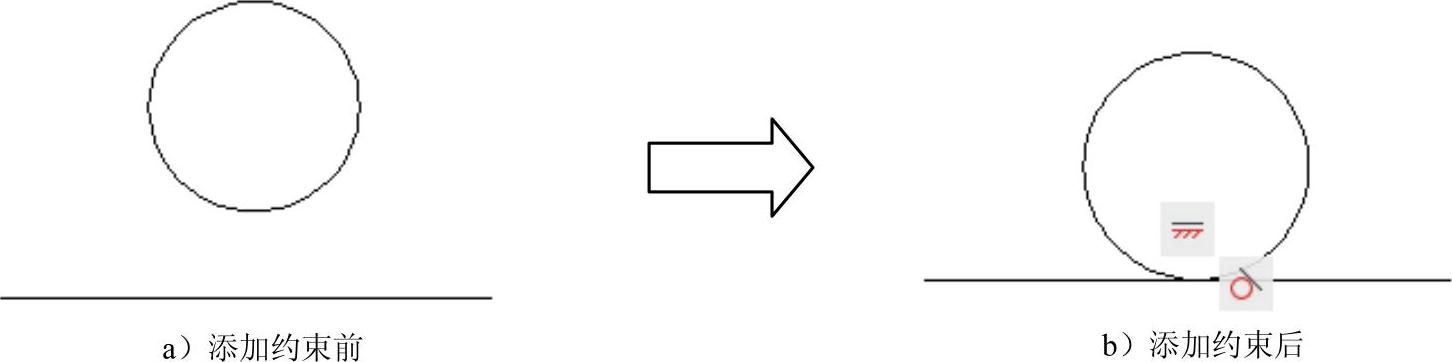

图15.2.2 相切约束

说明：在选取相切约束对象时，选取的第一个对象系统默认为固定，那么选取的第二个对象会向第一个对象的位置移动。
