15.2.4  删除几何约束

Step1.打开文件D：\AutoCAD2018.1\work\ch15.02.04\delete.dwg。

Step2.显示约束符号。在“几何约束”面板中单击按钮，系统会将所有对象的几何约束类型显示出来，删除约束的结果如图15.2.7a所示。

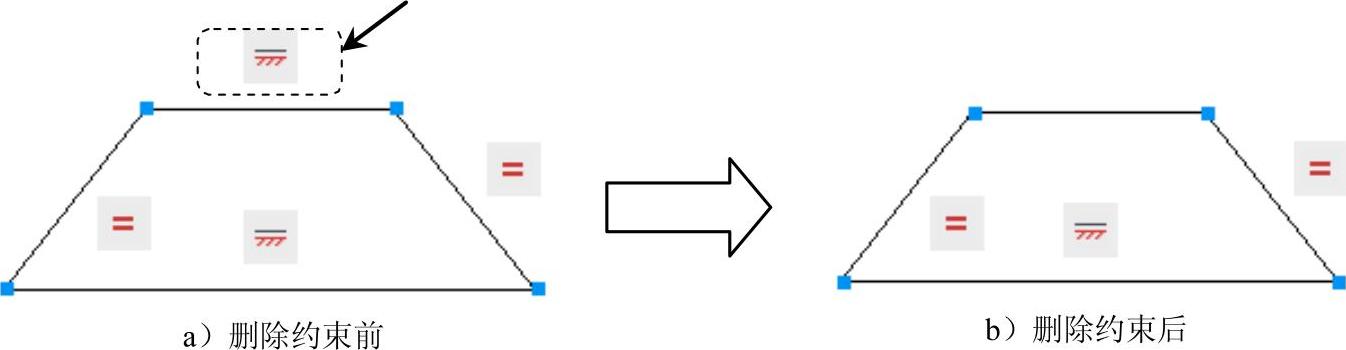

图15.2.7 删除约束(https://www.daowen.com)

Step3.单击图15.2.7a所示的水平约束符号，选中后，约束符号颜色加亮。

Step4.右击，在系统弹出的快捷菜单中选择命令（或按下Delete键），则系统删除所选中的约束，结果如图15.2.7b所示。
