15.2.3 几何约束设置
在使用AutoCAD绘图时，可以单独或全局来控制几何约束符号（约束栏）的显示与隐藏。可以使用下面几种方法来操作。
方法一：通过几何约束面板
Step1.打开文件D：\AutoCAD2018.1\work\ch15.02.03\show.dwg，如图15.2.3a所示。

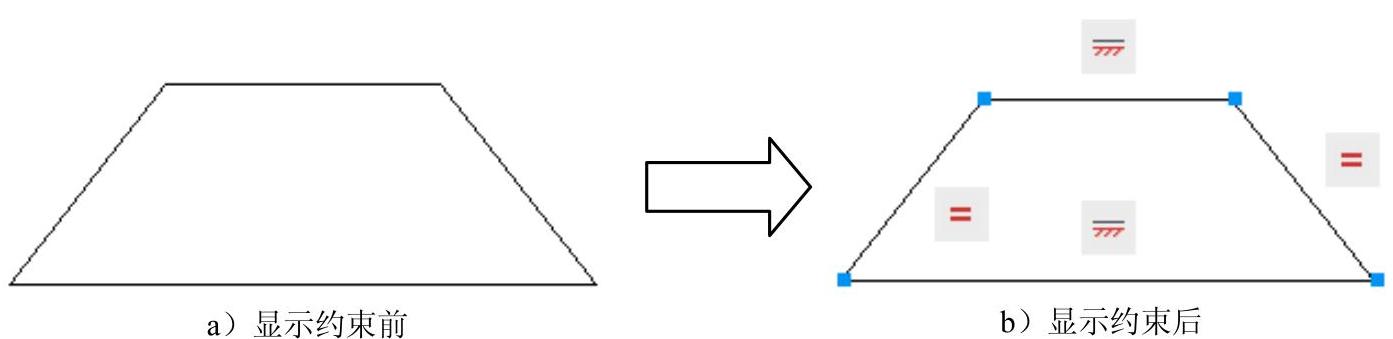

图15.2.3 设置约束（一）
Step2.显示约束符号。在图15.2.4所示的“几何约束”面板中单击
按钮，系统会将所有对象的几何约束类型显示出来，结果如图15.2.3b所示。

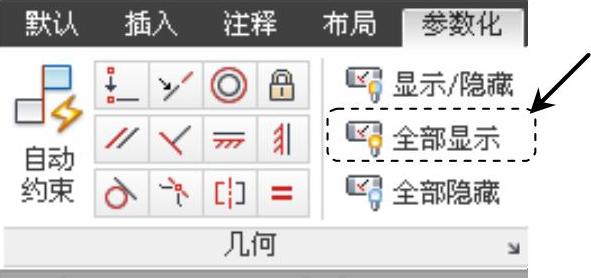

图15.2.4 “几何约束”面板
说明：若单击图15.2.4所示的“几何约束”面板中的
按钮，则又会返回至图15.2.3a所示的结果。
Step3.隐藏单个对象约束符号。在图15.2.4所示的“几何约束”面板中单击
按钮，在系统命令行
的提示下选取图15.2.5a所示的边线并按Enter键；然后在命令行
的提示下，输入字母H并按Enter键。
Step4.隐藏后的结果如图15.2.5b所示。

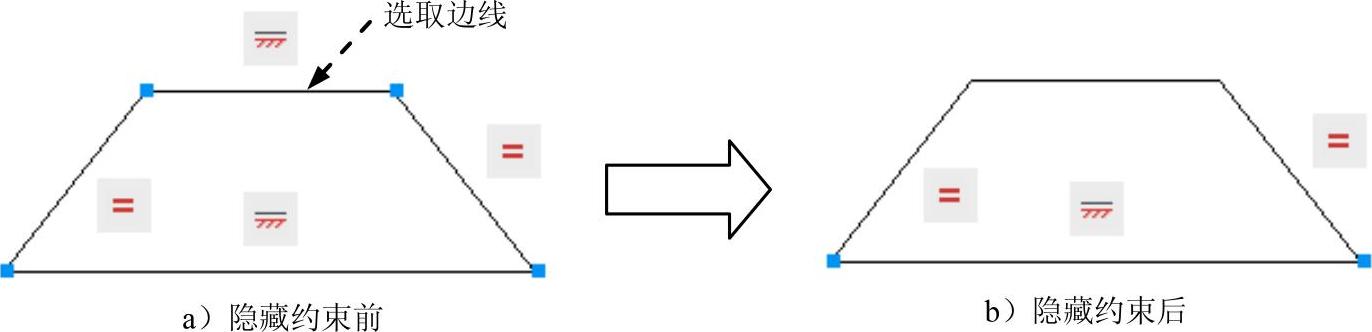

图15.2.5 设置约束（二）
方法二：通过约束设置对话框
Step1.打开文件D：\AutoCAD2018.1\work\ch15.02.03\hide.dwg，如图15.2.3a所示。
Step2.显示约束符号。在图15.2.4所示的“几何约束”面板中单击
按钮，系统会将所有对象的几何约束类型显示出来，结果如图15.2.3b所示。
Step3.选择命令。选择下拉菜单
命令（或在命令行中输入命令CONSTRAINTSETTINGS，然后按Enter键），此时系统弹出“约束设置”对话框。
“约束设置”对话框中的部分区域和按钮功能如下。
区域：此区域控制图形编辑器中是否为对象显示约束栏或约束点标记。
按钮：用于显示全部几何约束的类型。
按钮：用于清除全部选定的几何约束的类型。
复选框：仅为当前平面上受几何约束的对象显示约束栏。
：设置图形中约束栏的透明度。
Step4.在“约束设置”对话框中取消选中
复选框，然后单击
按钮，隐藏约束的结果如图15.2.6所示。
图15.2.6 隐藏约束
注意：通过“约束设置”对话框中的约束栏隐藏某些对象的约束类型后，如果再单击“几何约束”面板中的
按钮将其显示，那么此时仍然不显示；只有在“约束设置”对话框中重新选中相应的约束栏才可以将隐藏的约束类型显示出来。
