Task1.选用样板文件并绘制和编辑图形
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在系统弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\system_file\Part_temp_A4.dwg，然后单击
按钮。

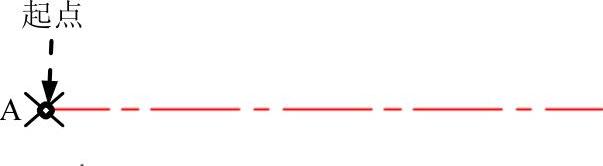

Step2.绘制水平中心线。绘制图17.4.2所示的水平中心线。在“图层”工具栏中选择“中心线层”图层；选择下拉菜单
命令，选择点A作为中心线的起点；在系统状态栏中按下
按钮，打开“正交”模式，然后在命令行中输入下一点的相对坐标值（@120，0），按两次Enter键。

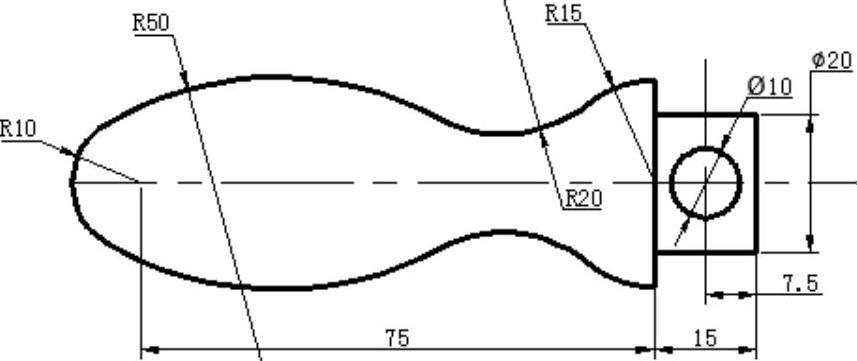

图17.4.1 门把手实例
图17.4.2 绘制水平中心线
Step3.绘制第一个圆，如图17.4.3所示。
（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。
（2）在命令行中输入字母C后按Enter键，选择图中所示点A作为直线的起点，向左移动光标，在命令行中输入长度值-10后按Enter键，输入半径值为10后按Enter键。
（3）在状态栏中将
（显示/隐藏线宽）按钮显亮，打开线宽显示模式。
Step4.绘制第二个圆，如图17.4.4所示。在命令行中输入字母C后按Enter键，选择图中所示点B作为直线的起点，向右移动光标，在命令行中输入长度值-35后按Enter键，输入半径值为15后按Enter键。

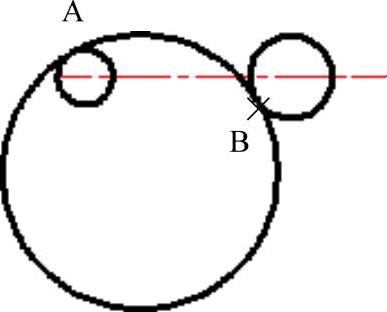

图17.4.3 绘制第一个圆
图17.4.4 绘制第二个圆
Step5.绘制第三个圆，如图17.4.5所示。选择下拉菜单
命令；在参考圆上的某一点（点A）处单击，以选取第一个切点；在参考直线上的某一点（点B）处单击，以选取第二个切点；在命令行中输入圆的半径值50，按Enter键。
Step6.绘制第四个圆，如图17.4.6所示。具体操作可参照上一步，圆的半径值为20。
图17.4.5 绘制第三个圆
图17.4.6 绘制第四个圆
Step7.编辑图形。选择下拉菜单

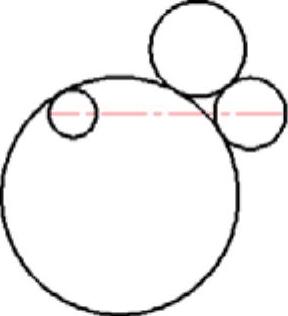

命令，对图17.4.7a进行修剪，修剪后的结果如图17.4.7b所示。
Step8.绘制图17.4.8所示的直线段1。首先确认动态输入按钮
处于关闭状态，然后选择下拉菜单
命令，选择图中所示点B作为直线的起点，向右移动光标，在命令行中输入长度值-20后按Enter键，输入坐标值（@0，10）后按Enter键，输入坐标值（@15＜180）后按两次Enter键。

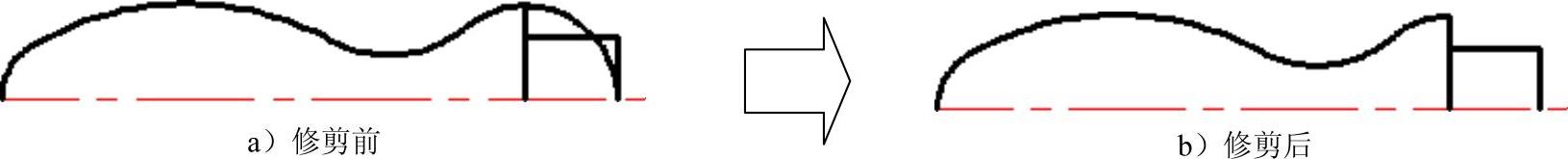

图17.4.7 进行修剪操作（一）
Step9.绘制图17.4.9所示的直线段2。选取图17.4.9所示的A点为起点，选取B点为终点，然后按Enter键，结束直线命令的操作。

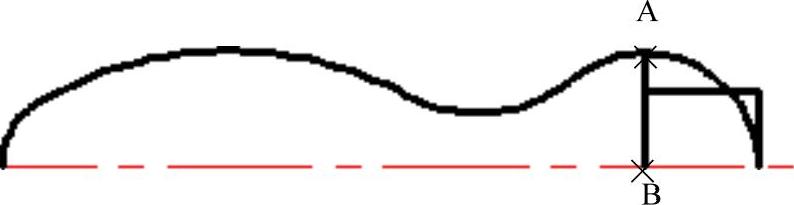

图17.4.8 绘制直线段1

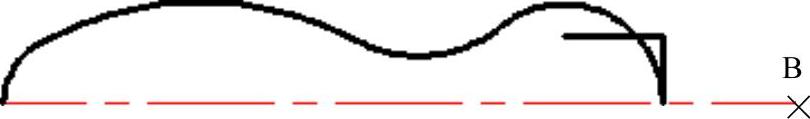

图17.4.9 绘制直线段2
Step10.编辑图形。选择下拉菜单

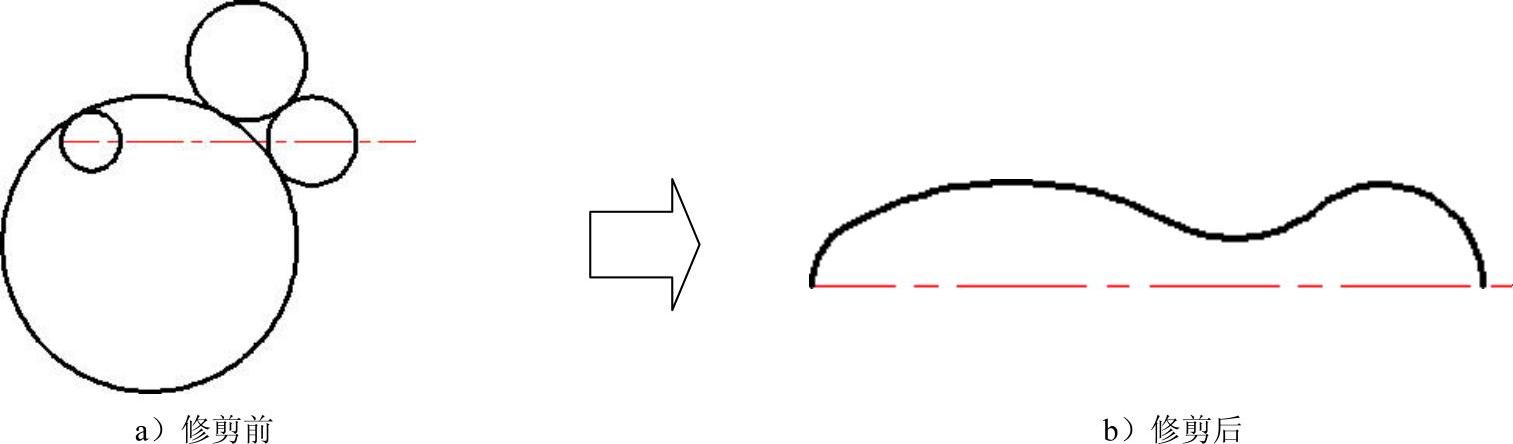

命令，对图17.4.10a进行修剪，修剪后的结果如图17.4.10b所示。
图17.4.10 进行修剪操作（二）
Step11.进行图形的镜像，如图17.4.11b所示。选择下拉菜单
命令；用窗口选取的方法，选取图17.4.11a所示的对象，按Enter键结束选择；捕捉水平中心线上的某一点并单击，然后在该水平中心线上选取另一点；在命令行中输入字母N后按Enter键。

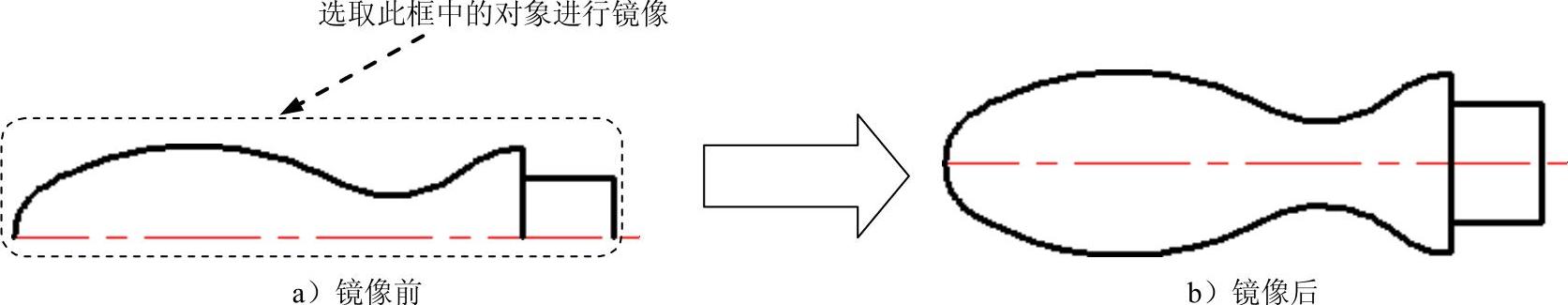

图17.4.11 镜像操作
Step12.绘制竖直中心线。绘制图17.4.12所示的竖直中心线。在“图层”工具栏中选择“中心线层”图层；选择下拉菜单

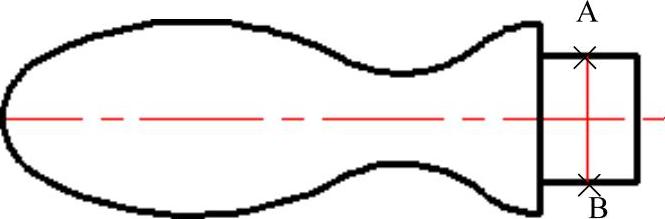

命令，选择点A作为中心线的起点；选取点B作为中心线的终点，然后按Enter键；选中竖直中心线，通过图形的编辑将其大致调整到图17.4.13所示的大小。
图17.4.12 绘制竖直中心线

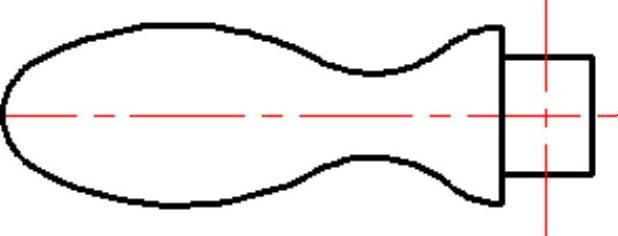

图17.4.13 调整竖直中心线
Step13.绘制第五个圆，如图17.4.14所示。
（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。
（2）在命令行中输入字母C后按Enter键，捕捉水平中心线和垂直中心线的“交点”并单击，在命令行中输入字母D后按Enter键，输入直径值10后按Enter键。

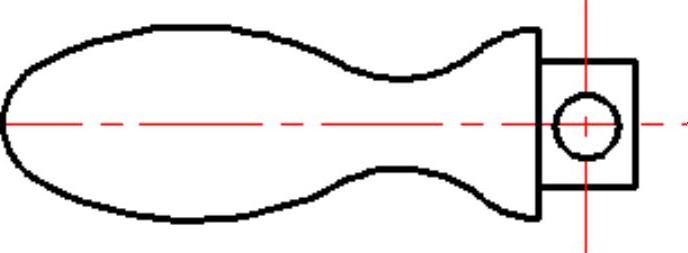

图17.4.14 绘制第五个圆
