Task2.对图形进行图17.4.1所示的尺寸标注

Task2.对图形进行图17.4.1所示的尺寸标注

Step1.设置标注样式。选择下拉菜单命令；单击“标注样式管理器”对话框中的按钮，在“修改标注样式”对话框选项卡的文本框中输入箭头长度值5，在选项卡后的文本框中输入文字高度值5；然后单击该对话框中的按钮，单击“标注样式管理器”对话框中的按钮。

Step2.切换图层。在“图层”工具栏中选择“尺寸线层”图层。

Step3.创建半径标注。

（1）标注图17.4.15所示的第一个圆的半径。选择下拉菜单命令，单击图17.4.15所示的圆，在绘图区空白处单击一点，以确定尺寸放置的位置。

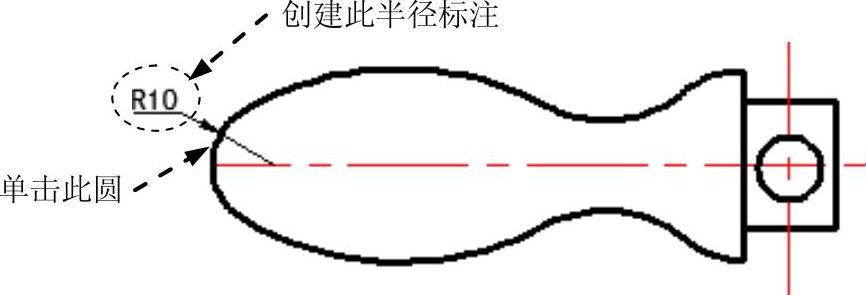

图17.4.15 标注第一个圆

（2）按Enter键以重复“半径标注”命令，选择第二个圆进行标注，如图17.4.16所示。

（3）标注图17.4.17所示的其余圆。按Enter键以重复“半径标注”命令。

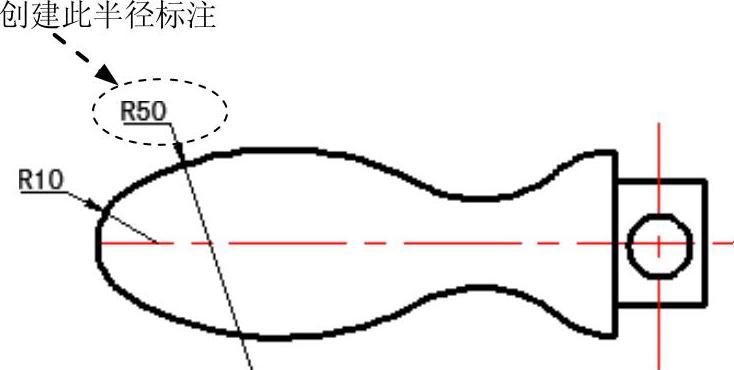

图17.4.16 标注第二个圆

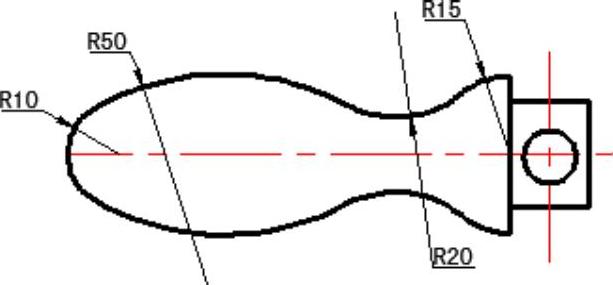

图17.4.17 标注其余圆

Step4.创建直径标注。标注图17.4.18所示的第一个圆的直径。选择下拉菜单命令，单击图17.4.18所示的圆，在绘图区空白处单击一点，以确定尺寸放置的位置。

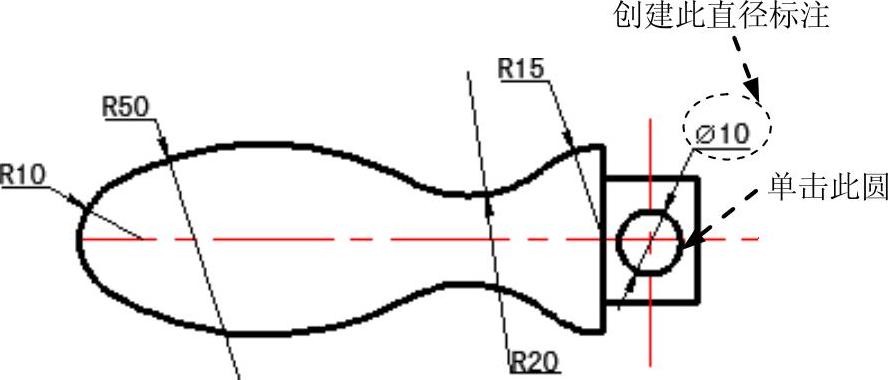

图17.4.18 标注直径

Step5.创建线性标注。

（1）创建图17.4.19所示的第一个线性标注。选择下拉菜单命令，捕捉图17.4.19所示的边线的端点并单击，捕捉图17.4.19所示的圆心并单击，在绘图区的空白区域单击一点以确定尺寸放置的位置。

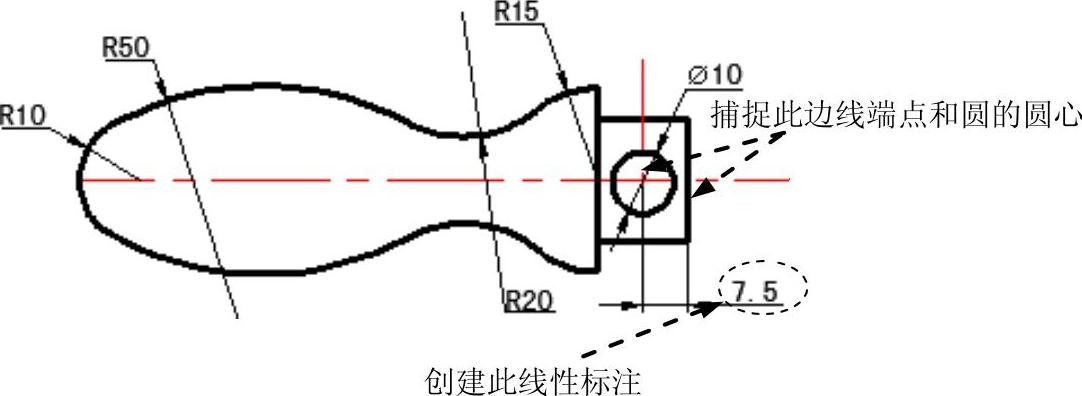

图17.4.19 创建第一个线性标注

（2）参见步骤（1）的选择，创建其他的线性标注，如图17.4.20所示。

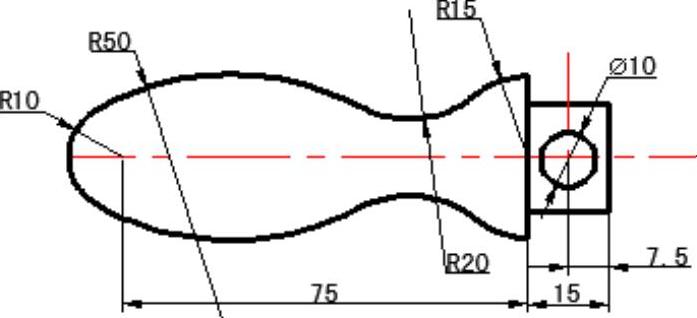

图17.4.20 创建其他的线性标注
