Task1.选用样板文件并绘制和编辑图形
Step1.使用随书光盘上提供的样板文件。选择下拉菜单
命令，在系统弹出的“选择样板”对话框中找到样板文件D：\AutoCAD2018.1\system_file\Part_temp_A0.dwg，然后单击
按钮。
Step2.绘制矩形，如图17.5.2所示。
（1）切换图层。在“图层”工具栏中选择“轮廓线层”图层。
（2）选择下拉菜单
命令，绘制长和宽分别为540和420的矩形。
（3）在状态栏中将
（显示/隐藏线宽）按钮显亮，打开线宽显示模式。

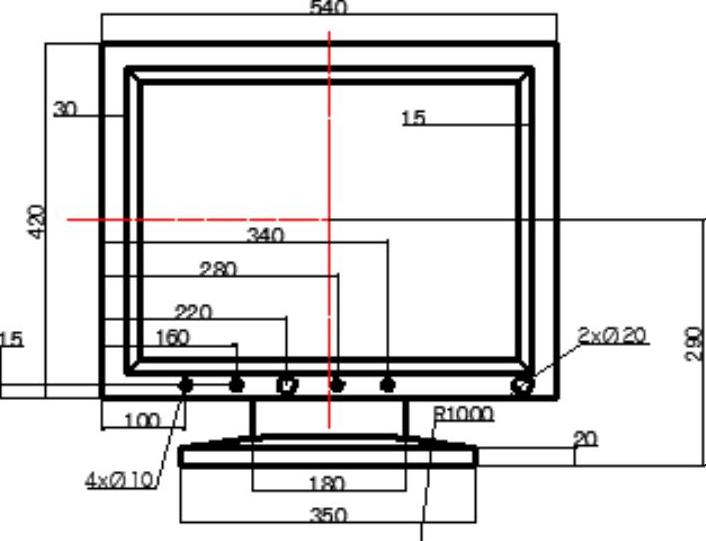

图17.5.1 显示器实例

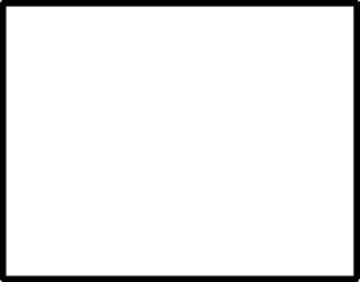

图17.5.2 绘制矩形
Step3.偏移矩形1。选择下拉菜单
命令，在命令行中输入偏移距离值30并按Enter键。选择Step2所绘制的矩形为偏移对象，在此矩形内部选取任意一点以确定偏移方向，按Enter键结束操作。完成后的图形如图17.5.3所示。
Step4.偏移矩形2。具体操作可参照上步，选取Step3中绘制的矩形为偏移对象，偏移距离值为15，完成后的图形如图17.5.4所示。

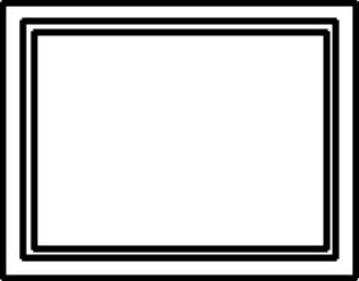

图17.5.3 偏移矩形1
图17.5.4 偏移矩形2
Step5.绘制图17.5.5所示的直线1。选择下拉菜单
命令，选取图17.5.5所示的点A为起点，选取图17.5.5所示的点B为终点，按Enter键结束。
Step6.绘制图17.5.6所示的其余直线。具体操作可参照Step5。

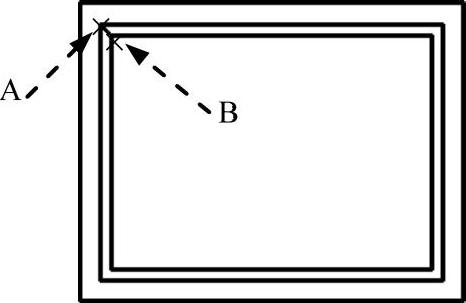

图17.5.5 绘制直线1

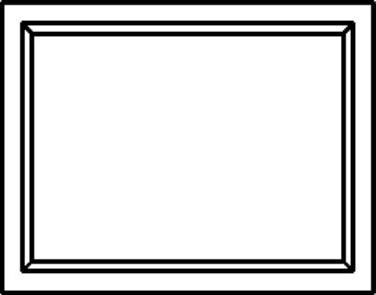

图17.5.6 绘制其余直线
Step7.绘制两条中心线。
（1）绘制图17.5.7所示的水平中心线。在“图层”工具栏中选择“中心线层”图层；选择下拉菜单
命令，过矩形垂直边线的中点绘制图17.5.7所示的水平中心线。
（2）绘制图17.5.8所示的竖直中心线。详细操作可参照上一步。

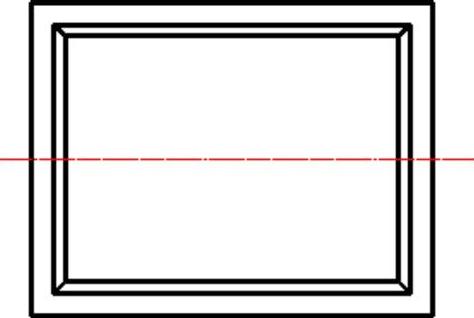

图17.5.7 绘制水平中心线
图17.5.8 绘制竖直中心线
Step8.绘制矩形。
（1）偏移中心线1。用
命令，将Step7中的竖直中心线分别向左右各偏移值175，完成后的图形如图17.5.9所示。
（2）偏移中心线2。用
命令，将水平中心线向下偏移，偏移距离值为290，完成后的图形如图17.5.10所示。

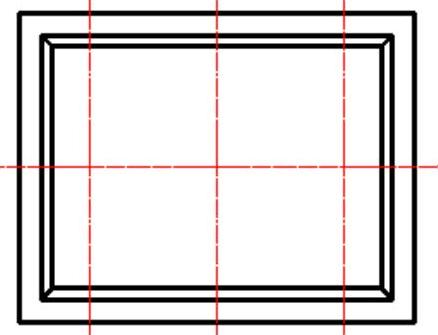

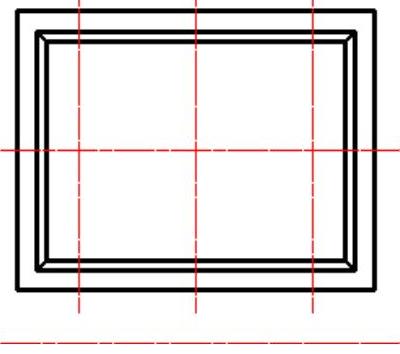

图17.5.9 偏移中心线1
图17.5.10 偏移中心线2
（3）偏移中心线3。详细操作可参照上一步，选取上步创建的偏移中心线2为要偏移的对象，偏移方向向上，偏移距离值为20，完成后的图形如图17.5.11所示。
（4）编辑偏移中心线1。将偏移中心线1调整至图17.5.12所示的位置。

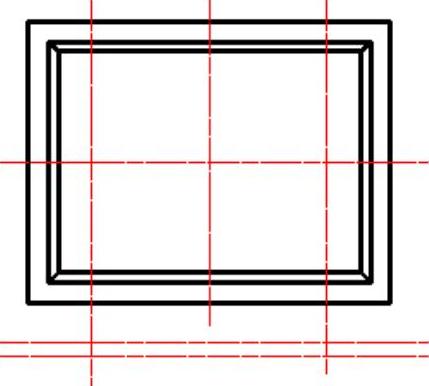

图17.5.11 偏移中心线3
图17.5.12 编辑偏移中心线1
（5）修剪图形。选择下拉菜单
命令，对图17.5.13a进行修剪，修剪后的结果如图17.5.13b所示。

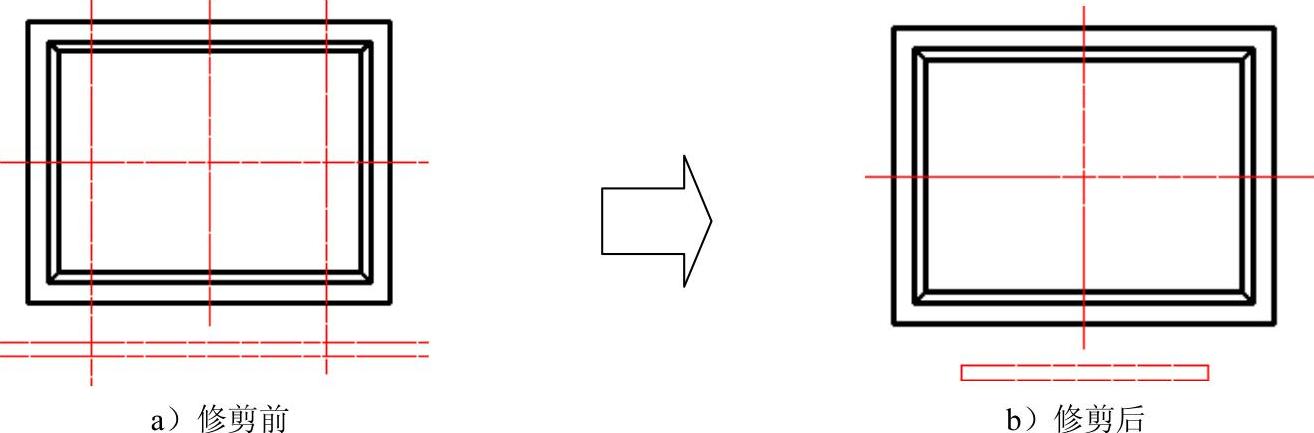

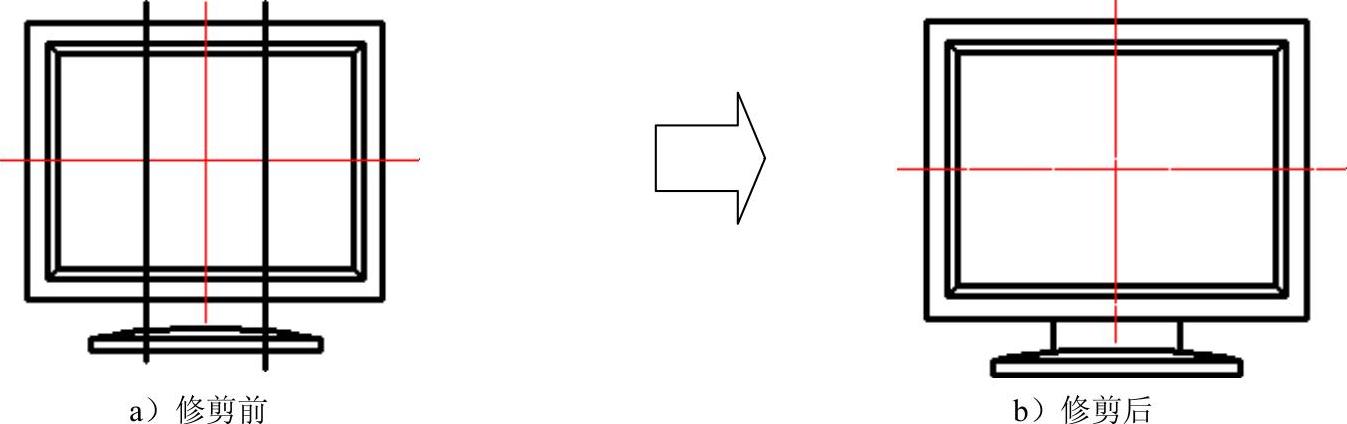

图17.5.13 进行修剪操作（一）
（6）转换图层。选中上步修剪特征得到的矩形，将其所在的图层切换到轮廓线层。
Step9.绘制圆弧。
（1）在“图层”工具栏中选择“轮廓线层”图层。
（2）选择下拉菜单
命令，分别选取图17.5.14所示的起点A和端点B；在命令行中输入圆弧的半径值为1000并按Enter键，完成后的图形如图17.5.14所示。
Step10.绘制直线。
（1）创建图17.5.15所示的两条竖直直线。选择下拉菜单
命令，在命令行中输入偏移距离值90后按Enter键，选择竖直的中心线为偏移对象，并在该中心线的左右方各选择一点以确定偏移方向，通过编辑命令调整直线的长度。
（2）将前面通过偏移创建的两条中心线转换为轮廓线。首先选中此两条中心线，然后在“图层”工具栏中选择“轮廓线层”。

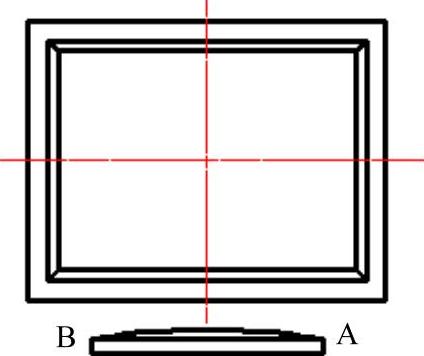

图17.5.14 绘制圆弧

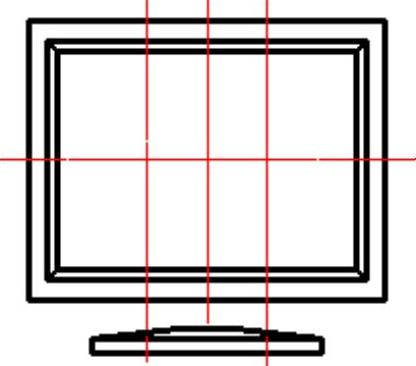

图17.5.15 绘制两条竖直直线
Step11.编辑图形。选择下拉菜单
命令，对图17.5.16a进行修剪，修剪后的结果如图17.5.16b所示。
图17.5.16 进行修剪操作（二）
Step12.绘制图17.5.17所示的圆。
（1）定义用户坐标系（UCS）。在命令行中输入命令UCS后按Enter键，输入字母N后按Enter键，捕捉图17.5.17所示的交点A并单击，此时用户坐标系便移至指定位置，如图17.5.18所示。
（2）选择
命令，输入圆心点坐标值（100，15）后按Enter键，输入直径值10后按Enter键。

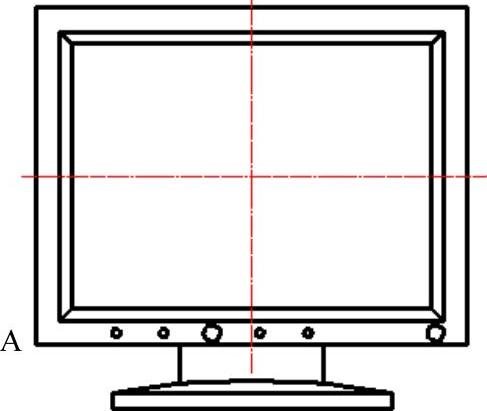

图17.5.17 绘制圆

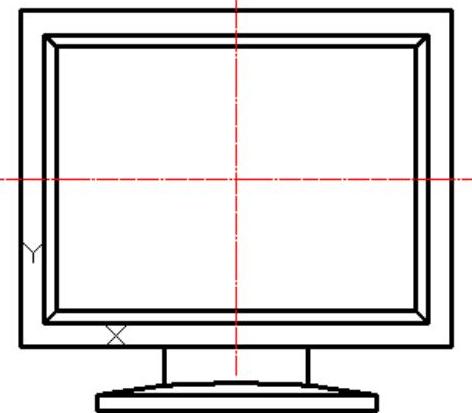

图17.5.18 定义此用户坐标系
（3）参照上一步创建其余圆，圆心位置坐标值分别为（160，15）、（220，15）、（280，15）、（340，15）和（500，15），圆弧半径值分别为5、10、5、5和10。
