2.2.1 微调电容器

1.外形与符号

微调电容器又称半可变电容器，其容量不经常调节。图2-11a是两种常见微调电容器实物外形，微调电容器用图2-11b所示符号表示。

2.结构

微调电容器是由一片动片和一片定片构成。微调电容器的结构示意图如图2-12所示，动片与转轴连接在一起，当转动转轴时，动片也随之转动，动、定片的相对面积就会发生变化，电容器的容量就会变化。

图2-11 微调电容器

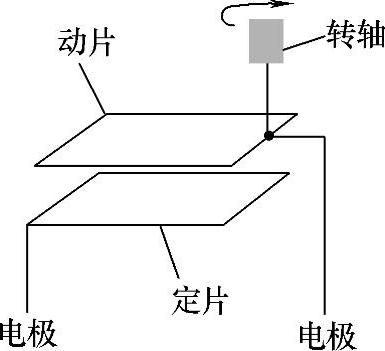

图2-12 微调电容器的结构示意图

3.种类

微调电容器可分为云母微调电容器、瓷介微调电容器、薄膜微调电容器和拉线微调电容器等。

云母微调电容器一般是通过螺钉调节动、定片之间的距离来改变容量。

瓷介微调电容器、薄膜微调电容器一般是通过改变动、定片之间的相对面积来改变容量。

拉线微调电容器是以瓷管内壁镀银层作定片，外面缠绕的细金属丝为动片，减小金属丝的圈数，就可改变容量。这种电容器的容量只能从大调到小。

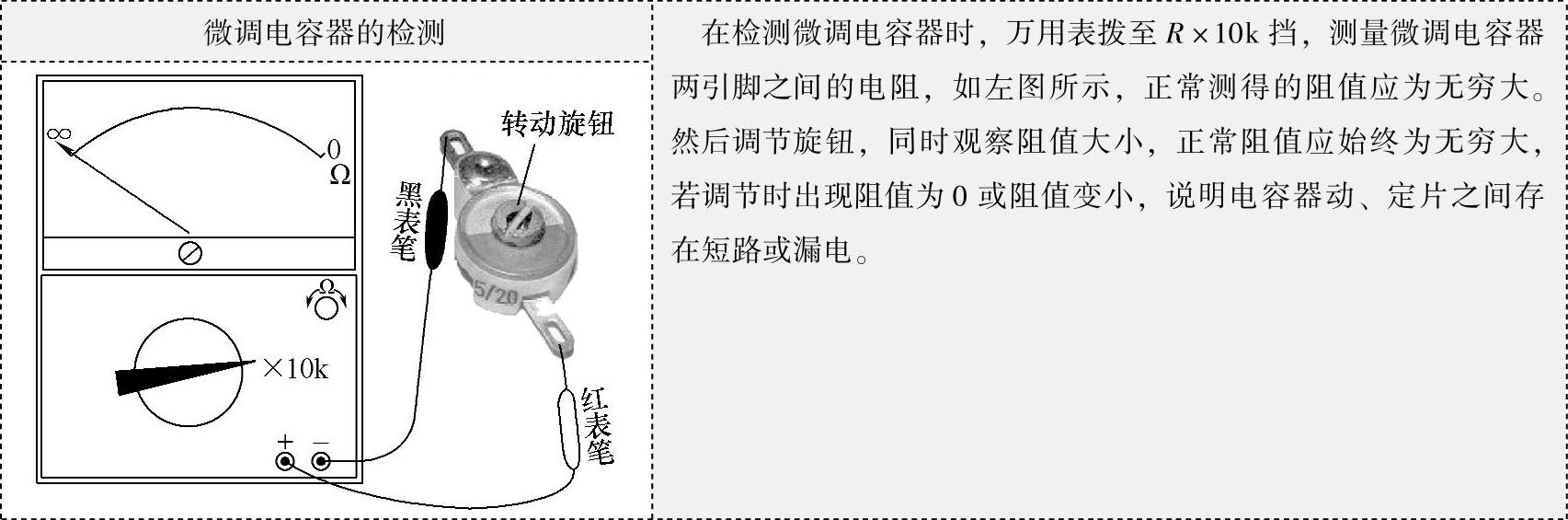

4.检测
