2.2.3  多联电容器

1.外形与符号

多联电容器是指将两个或两个以上的可变电容器结合在一起而构成的电容器。常见的多联电容器有双联电容器和四联电容器，多联电容器的实物外形和电路符号如图2-15所示。

2.结构

多联电容器虽然种类较多，但结构大同小异，下面以图2-16所示的双联电容器的结构为例说明，双联电容器由两组动片和两组定片构成，两组动片都与金属转轴相连，而各组定片都是独立的，当转动金属转轴时，与金属转轴连动的两组动片都会移动，它们与各自对应定片的相对面积会同时变化，两个电容器的容量被同时调节。

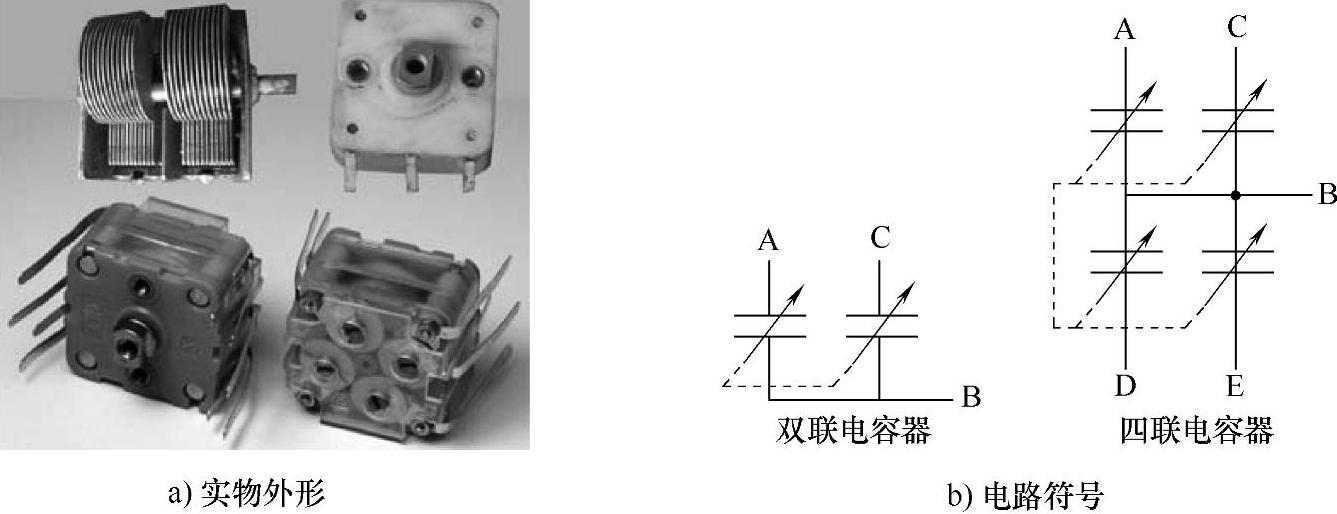

图2-15 多联电容器的实物外形和电路符号

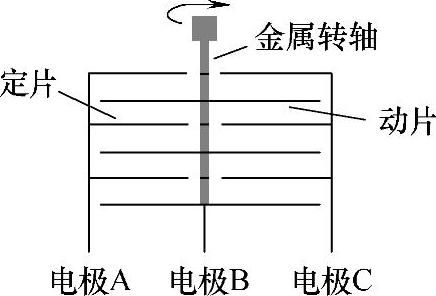

图2-16 双联电容器的结构
