1.外形与符号
单联电容器是由多个连接在一起的金属片作定片，以多个与金属转轴连接的金属片作动片构成。单联电容器的实物外形和电路符号如图2-13所示。
2.结构
单联电容器的结构如图2-14所示，它是以多个有连接的金属片作定片，而将多个与金属转轴连接的金属片作动片，再将定片与动片的金属片交叉且相互绝缘叠在一起，当转动转轴时，各个定片与动片之间的相对面积就会发生变化，整个电容器的容量就会变化。

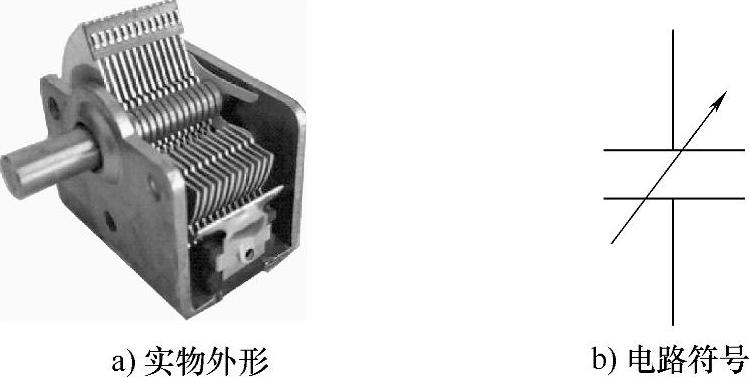

图2-13 单联电容器的实物外形和电路符号

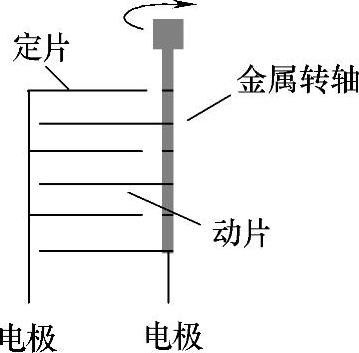

图2-14 单联电容器的结构
