5.2.2  带阻尼晶体管

1.外形与符号

带阻尼晶体管是指在集电极和发射极之间接有二极管并封装为一体的晶体管。带阻尼晶体管功率很大，常用在彩电和计算机显示器的扫描输出电路中。带阻尼晶体管的外形和电路符号如图5-9所示。

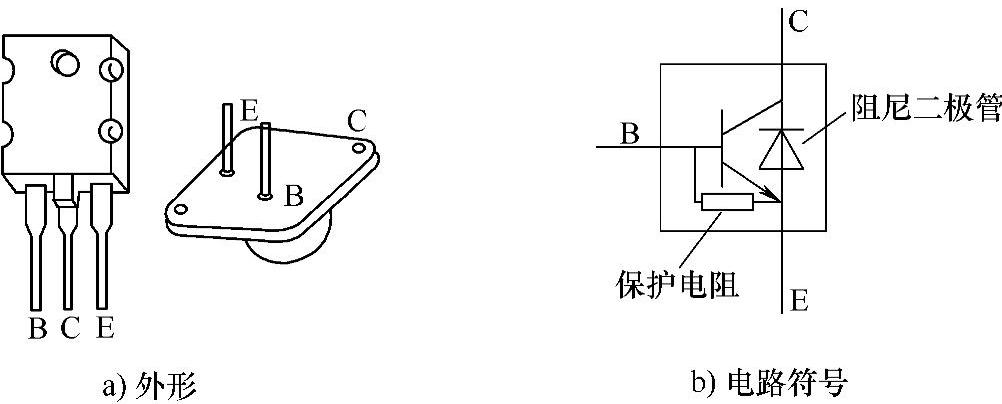

图5-9 带阻尼晶体管的外形和电路符号

2.检测

在检测带阻尼晶体管时，万用表选择R×1k挡，测量B、E、C极任意之间的正、反向电阻，若带阻尼晶体管正常，则有下面的规律：

B、E极之间正、反向电阻都比较小，但B、E极之间的正向电阻（黑表笔接B极，红表笔接E极）会略小一点。

B、C极之间正向电阻（黑表笔接B极，红表笔接C极）小，反向电阻接近无穷大。

C、E极之间正向电阻（黑表笔接C极，红表笔接E极）接近无穷大，反向电阻很小（因为阻尼二极管会导通）。

检测时如果与上述结果不符，则为带阻尼晶体管损坏。
