5.2.3  达林顿晶体管

1.外形与符号

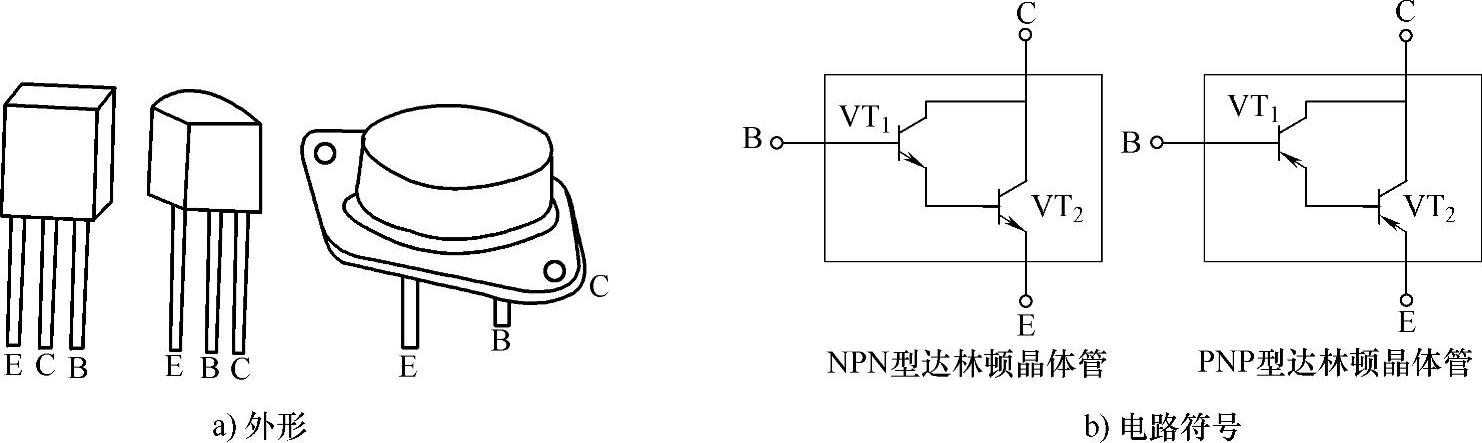

达林顿晶体管又称复合晶体管，它是由两只或两只以上晶体管组成并封装为一体的晶体管。达林顿晶体管外形如图5-10a所示，图5-10b是两种常见的达林顿晶体管电路符号。

图5-10 达林顿晶体管

2.工作原理

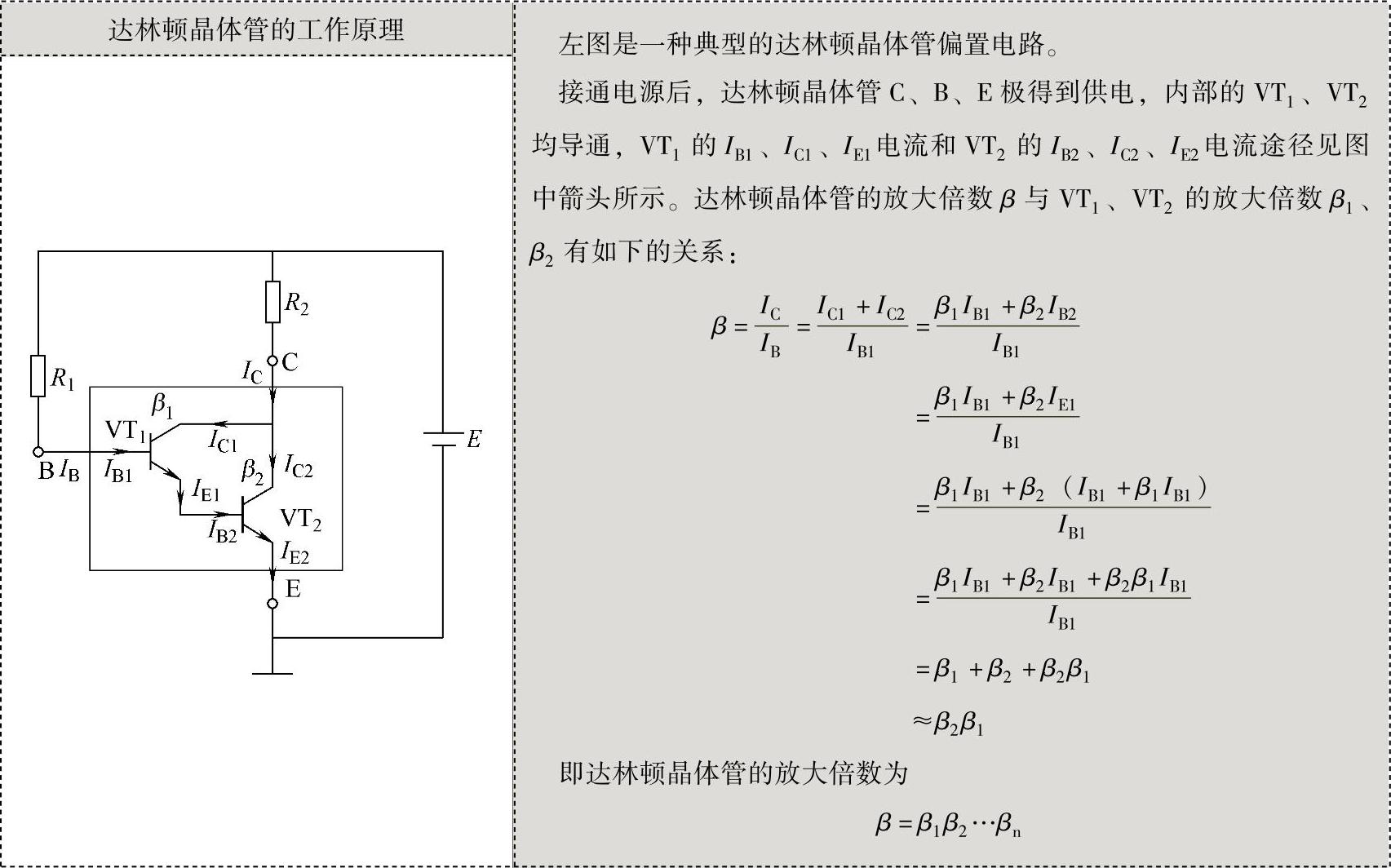

与普通晶体管一样，达林顿晶体管也需要给各极提供电压，让各极有电流流过，才能正常工作。达林顿晶体管具有放大倍数高、热稳定性好和简化放大电路等优点。

3.检测

以检测图5-10b所示的NPN型达林顿晶体管为例，在检测时，万用表选择R×10k挡，测量B、E、C极任意之间的正、反向电阻，若达林顿晶体管正常，则有下面的规律：

B、E极之间正向电阻（黑表笔接B极，红表笔接E极）小，反向电阻接近无穷大。

B、C极之间正向电阻（黑表笔接B极，红表笔接C极）小，反向电阻接近无穷大。

C、E极之间正、反向电阻都接近无穷大。

检测时如果与上述结果不符，则为达林顿晶体管损坏。
